一、设备简介

     一体化污水提升装置是一个高度集成的污水排放系统。由污水泵、集水箱、管道、阀门、液位计和电气控制装置组成。它是通过集水箱收集低于下水道液位的或远离市政排污管网的污水管和卫生设施排放的废污水，并将其提升和泵送至城市排污系统中箱体上有多种接口选择，垂直接口、水平接口，连接水泵、污水进水管、通风管及并联集水箱。随着社会的繁荣发展，各种地下建筑物的建设也日益增多，然而与之相配套的污水提升设施却显得相对滞后，目前普遍采用地下开挖污水池的传统做法，异味外溢、蚊蝇细菌滋生等问题是不可避免的，倡导建设环保型社会极不相称。

二、原理介绍

     1、污水提升设备是将排污泵和集水箱、控制装置，以及相关的管件阀门组成了一套系统，用于提升和输送低于下水道或者远离市政管网的废污水。可以有效的解决或者避免传统集水坑存在的问题。

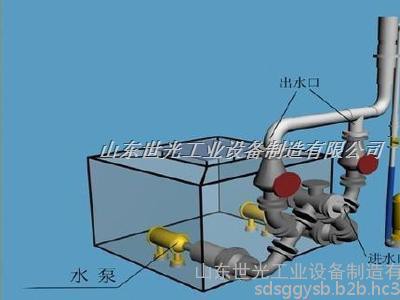

     2、当污水进水时，通过止回阀、过滤器及水泵进入集水箱，此时止回阀是关闭的，随着污水的进入，集水箱内污水水位的升高，当达到设定的水泵1开启水位时，水位计给出信号，通过控制柜使水泵1启动排水，此时带压的污水反向通过过滤器，对过滤器起到反向冲洗作用，在水压力下止回阀1关闭，打开止回阀3将污水排至室外。此时若仍有进水，仍可通过打开止回阀2、过滤器2及水泵2进入集水箱，不影响水泵1提升污水。当集不箱内污水减少、水位下降到设定的低水位时，水位计将信号传送到控制柜，指令提升泵1停止运行。

   3、控制柜内已设定程序，提升泵1和提升泵2互为备用、自动交替转换开停，全自动运行无须专人看管。当设备出现故障时，报警系统会自动启动，报警指示灯闪烁，同时发出报警声提醒用户。另外，控制柜上还设有手动操作系统，可在现场手动应急启停水泵。

   4、设备除双泵配置外，还有单泵和四泵配置。单泵配置不设备用泵，故只限于地下室内污水偶尔排放，排放规律可控制，且污水量必须小于单泵提升能力的场所。四泵配置是提升泵二用二备，适用于污水峰值流量较大的情况，因为污水流入集水箱要经过水泵，使其在污水流通截面上受到限制，当配有四泵时其流通截面也相应扩大，接纳的污水流量也相识增加，而且一台提升泵在运行时，不会影响其他三台泵的进水。随着集水箱内水位的升高，在控制柜的控制下，四台泵中可有两台泵先、后启动，以满足变化较大的污水流量。四台泵交替使用，互为备用。

三、适用条件

  1、普通生活污水的提升。对于新建建筑物，使用前必须清除污水管道内的建筑垃圾。

  2、污水的PH值范围4~10。

  3、污水的温度不超过40℃。

四、设备用途

   密闭式污水提升装置适用于管道废水、厕所污水低于下水道液面的场合，可广泛应用于各类居民楼、别墅地下室、办公楼、学校、旅馆、宾馆、购物中心、餐厅服务性场所、地下商场、停车场及地下地铁站等场合。
