水喷淋净化设备

一、  工艺原理

水喷淋净化设备依据不同废气成分的化学性质，选择针对性的吸收液，吸收液由循环水泵从循环水箱中吸取并送至塔内，通过喷头均匀的喷淋到填料层中形成气液传质液膜层，吸收液随重力作用沿填料层向下流动直至塔底循环使用。由于上升气流和下降吸收剂在填料层中不断接触，所以上升气流中溶质的浓度越来越低，在塔体最顶部设置有波纹板，当含有较多水雾的气体进入除雾层中，分子较大的水雾撞击波纹板后形成水滴，从而达到除雾效果。洁净的气体最终通过排气筒达标排放.

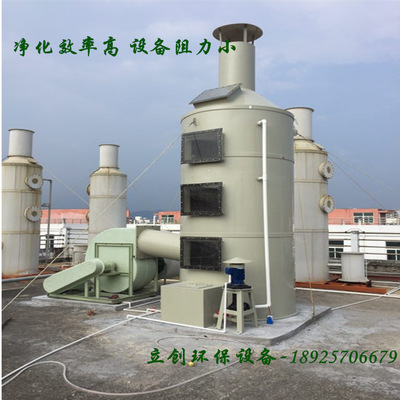

     主体结构采用PP材质（含铬废气处理设备需采用PVC），设置观察窗口、检修口、两层反应填料、一层除雾填料、循环水箱等。该净化设备具有布水均匀、塔内构件少、运行阻力小、接触面积大、气液传质效果好等优点。
 净化塔配套喷淋水泵和自动加药系统，在净化塔的喷淋段配置配备两台耐腐蚀的管道式离心泵，采用一备一用的使用原则，定时切换，从而更好的延长水泵的使用期限。为了净化系统维持良好的净化效果，为酸碱废气塔和强制排风废气塔分别配置了一套pH传感器和自动加药装置，根据循环水箱的pH值的变化，自动调节加药泵的运行。

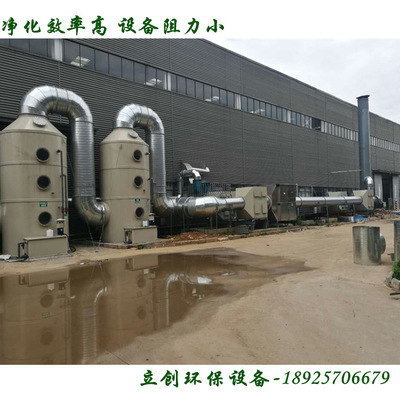

 引风机提供净化系统正常运行的动力，是必不可少的设备之一。通常风机采用后置式布置，风机后置式布置可以减少原始废气风机的腐蚀和磨损、净化塔在负压条件下操作布风均匀、气液传质稳定、除气雾效率好、废气无泄漏等，可以使得处理效果更佳，同时对风机起到较好的保护。进风阀门采用法兰连接，相互之间具有足够的距离，便于阀门之间的管道
安装及设备的维修和装拆。风机与进风管采用由补偿器柔性连接，以避免风机的正常震动影响风管及相关设备

二、  工艺流程图
