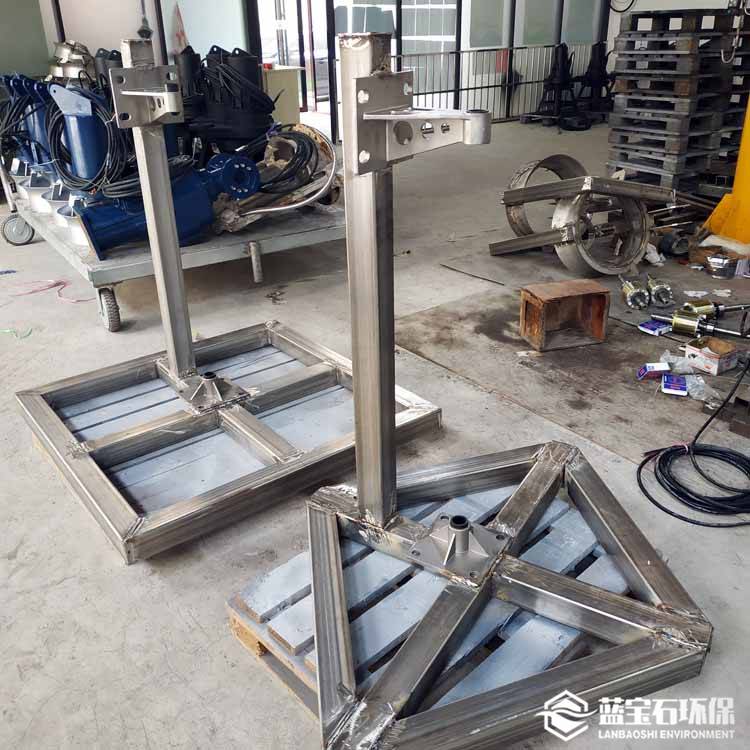

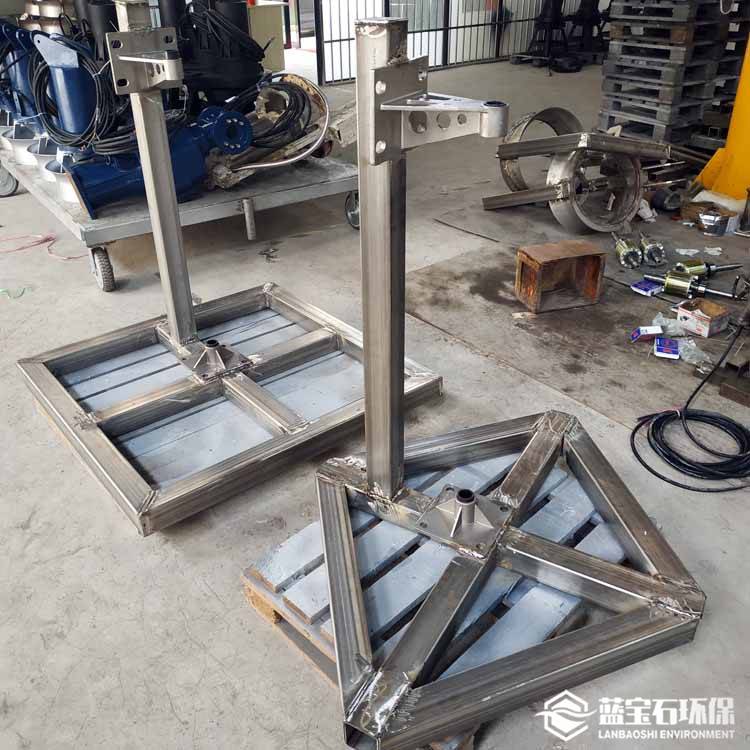

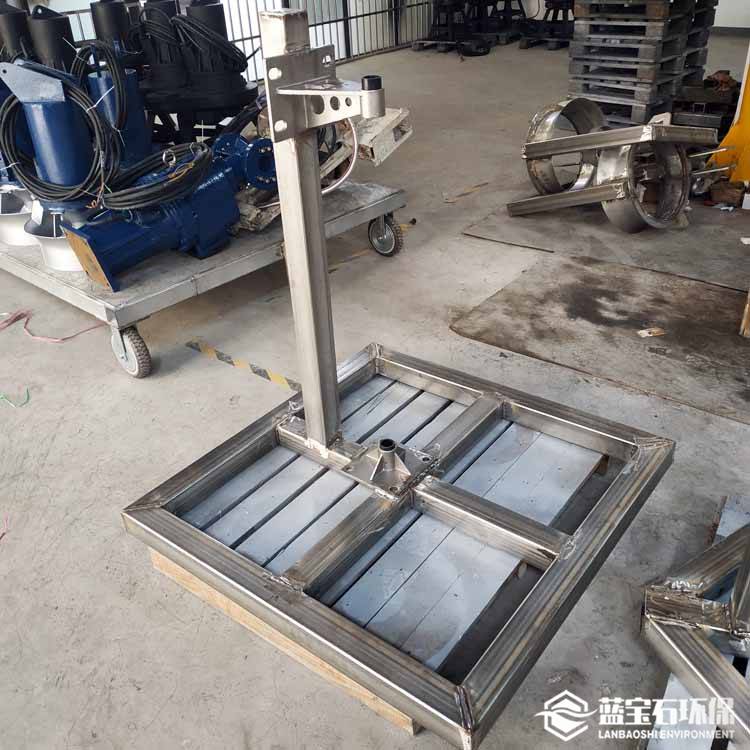

潜水搅拌机展品 污水处理搅拌器安装支架样品304不锈钢

　　潜水搅拌机安装系统及尺寸：

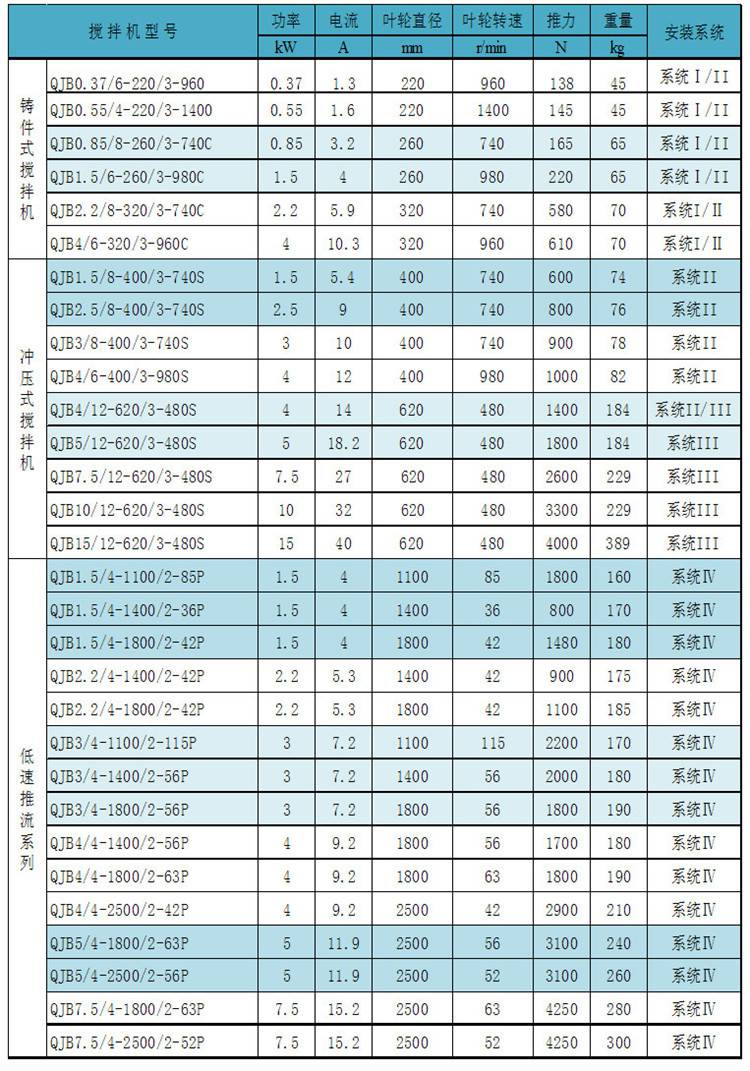

　　安装系统根据搅拌机主机结构特点及设备安装运行需要分为安装系统I、II、III、IV、V共五种型式。一般地每个规格搅拌机对应一种形式的安装系统，如用户有特殊需要，可另配其他型式安装系统。

　　安装系统I-1

　　安装系统I-1只适用于混合型多功能旋流式潜水搅拌机，型号：QJB0.37/6-220/3-980、QJB0.85/8-260/3-740、QJB1.5/6-260/3-980

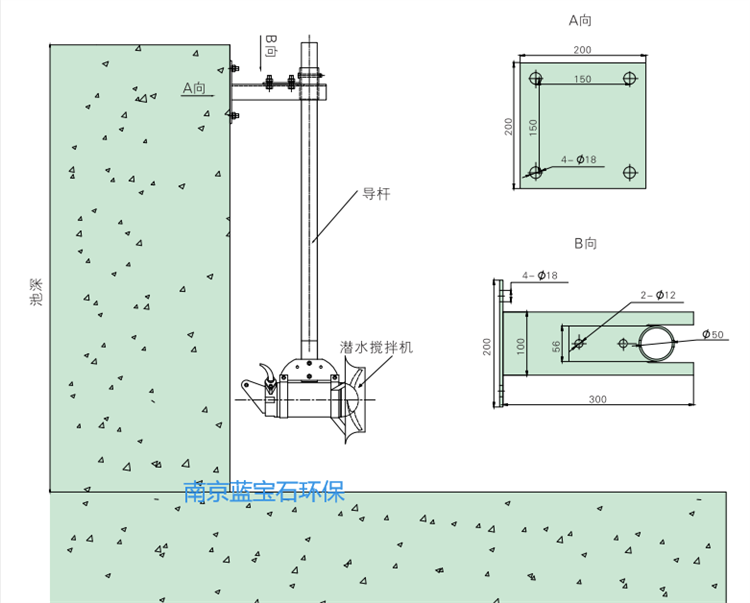

　　安装系统I-1主要由导杆、上转盘、支撑架、下转盘等组成。潜水搅拌机通过下转盘与导杆联接，悬挂于导杆下部，导杆则通过上转盘固定在上支撑架上。潜水搅拌机可通过下转盘上联接螺栓位置的改变，在铅垂直面上与水平面成一定的倾角安装；潜水搅拌机也可通过上转盘与导杆的联接螺栓位置的改变绕上转盘轴线作120°旋转，以适应不同方向搅拌或推流，消除水池中的死区，使水流处于合理运行状态。

　　潜水搅拌机安装系统II

　　安装系统II适用于混合型多功能旋流式潜水搅拌机，型号：QJB2.2/8-320/3-740、QJB4/6-320/3-980、QJB1.5/8-400/3-740、QJB2.5/8-400/3-740、QJB3/8-400/3-740、QJB4/6-400/3-980

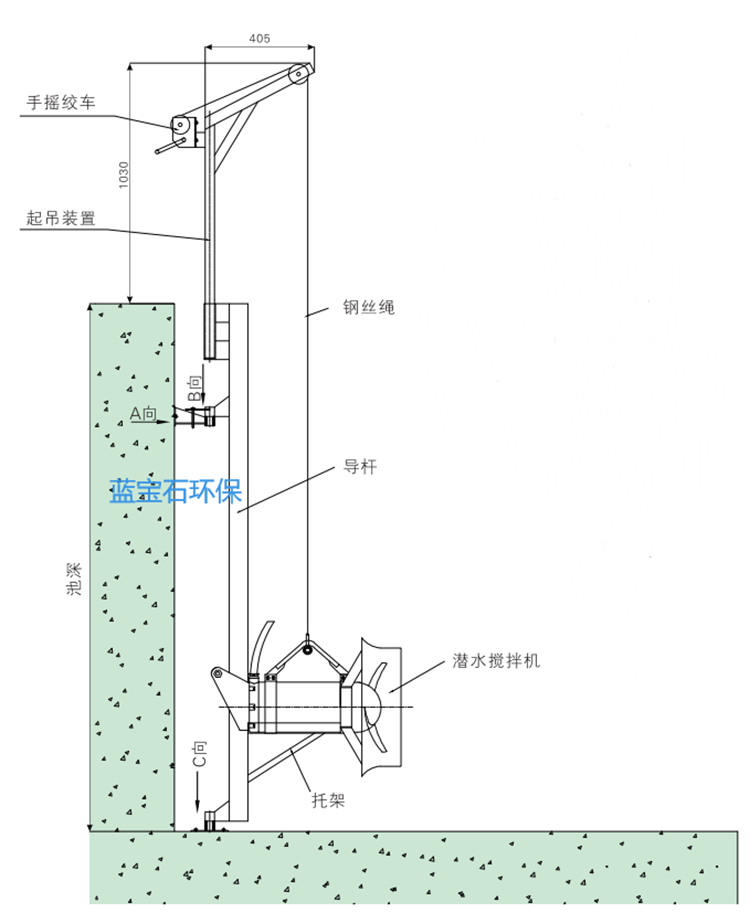

　　安装系统II主要由手拉葫芦、起吊架、起吊环链、支座、导杆、中间支撑架（池深≤4m时无需配备）、限位架、底座等组成。导杆通过焊接在本体上的铰轴定位于支架、中间支撑架、底座同心轴线上，并可在水平面内转动±60°，以适应不同方向搅拌或推流，消除水池中的死区，使水流处于合理运行状态。潜水搅拌机通过导轮沿上下移动；起吊架可安装在支座上并可绕其定位轴线选择360°，以方便安装及维护。为增加潜水搅拌机运行时的可靠性，减缓潜水搅拌机运行中的振动，一般限位架直接焊接在导杆上，并在潜水搅拌机与限位架间加设减震块。限位架焊接在导杆上可在出厂前焊接，也可在现场安装时焊接。如用户无特殊要求，一般在出厂前焊接。

　　潜水搅拌机安装系统III

　　安装系统II适用于混合型多功能旋流式潜水搅拌机，型号：QJB4/12-620/3-480、QJB5/12-620/3-480、QJB7.5/12-620/3-480、QJB10/12-620/3-480、QJB12/12-700/3-480、QJB15/12-620/3-480

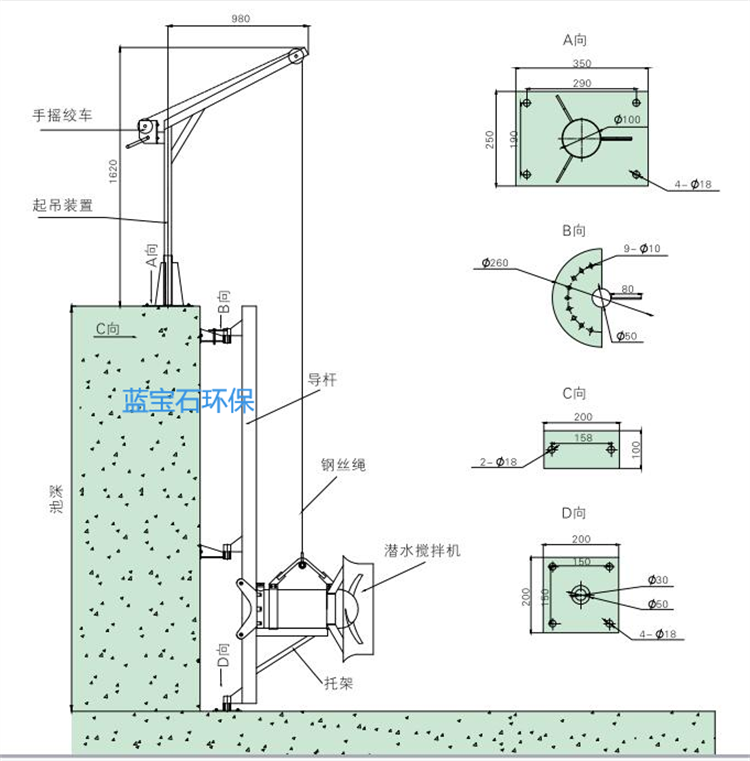

　　安装系统III主要由手拉葫芦、起吊架、吊架座、起吊环链、上支撑架、导杆、中间支撑架（池深≤4m时无需配备）、限位架、底座等组成。导杆通过焊接在本体上的绞轴定位于上支撑架、中间支撑架、底座同心轴线上，并可在水平面内转动±60°，以适应不同方向搅拌或推流，消除水池中的死区，使水流处于合理运行状态。潜水搅拌机通过导轮沿导杆上下移动；起吊架可安装在支座上并可绕其定位轴线选择360°，以方便安装及维护。为增加潜水搅拌机运行时的可靠性，减缓潜水搅拌机运行中的振动，一般限位架直接焊接在导杆上，并在潜水搅拌机与限位架间加设减震块。限位架焊接在导杆上可在出厂前焊接，也可在现场安装时焊接。如用户无特殊要求，一般在出厂前焊接。该安装系统与基础采用预埋钢板焊固的联接方式。
