| 订货号 |
2019-11
|
加工定制 |
是
|
货号 |
2019-8-11
|
| 类型 |
袋式除尘器
|
林格曼黑度 |
1
|
品牌 |
洁昊
|
| 型号 |
MC-36
|
脱硫率 |
99（%）
|
除尘率 |
99（%）
|
| 阻力损失 |
1000（Pa）
|
液气比 |
1-0.05
|
出口含尘浓度 |
10（g/Nm3）
|

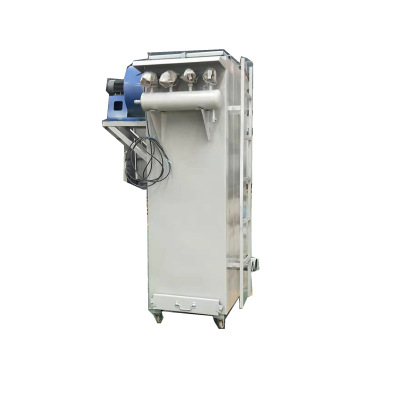

MC型脉冲收尘器
MC型脉喷式是我公司收进德国具有九十年代技术水平的高效收尘器进行浮华吸收，并结合中国特点，研制出来的一种新型收尘器。该收尘器是采用高压（0.5~0.7MPa ）大流量脉冲滤袋喷吹清灰的技术。能够从含有大量超细微粉（颗粒≤5Um，含量≥70%以上），高浓度（1300g/m3n）的气体中，把99.99%的粉尘收集下来。1997年底通过省级鉴定，该收尘器具有国内较高水平，其主要技术属于国内。目前在国家新的环保标准条件下，不仅广泛用于水泥厂的粉尘治理，而且还广泛用于非金属矿微细粉深加工领域，在电力、化工、冶金、钢铁等行业也有较好的应用前景。
二、构造及工作原理
1、脉喷袋收尘器结构
该设备主要有以下部分组成 ：
（1）箱体：包括袋室、预收尘室、净气室、多孔板、滤袋骨架。箱体设计耐压9000Pa。
（2）喷吹系统：包括主气管、喷吹管、肪冲阀、
（3）灰斗及排灰部分有两种形式：一种为灰斗直接与连接，另一种为灰斗通过输送设备与卸灰连接。
2、含尘气体进入收尘器已扩大的灰斗进行预收尘，通过导流板均布于各条滤袋之间，粉尘阻留于滤袋表面，为使设备阻力不超过1200Pa，高压气体经电磁肪冲阀产生脉喷，使气包内压缩空气（0.5~0.7MPa）由喷吹管孔眼喷出（称一次风）通过文氏管诱导数倍一次风的周围空气（称二次风）进入滤袋使滤袋在瞬间急剧膨胀，并伴随着气流的反向作用抖落粉尘，达到清灰的目的。使用微机自动控制装置，根据粉尘浓度随意调整清灰周期和脉喷时间，使收尘器在一定的阻力范围内进行。
XMC 型脉喷式袋收尘器技术性能表
|
XMC60-2 |
XMC60-3 |
XMC60-4 |
XMC60-5 |
XMC60-6 |
|
|
处理风量m3/h |
6000-9500 |
9500-13000 |
13000-17000 |
17000-20000 |
20000-24000 |
|
总过滤面积m2 |
120 |
180 |
240 |
300 |
360 |
|
过滤风速m/min |
0.97-1.3 |
0.93-1.2 |
0.90-1.2 |
0.95-1.1 |
0.91-1.1 |
|
滤袋数量（条） |
120 |
180 |
240 |
300 |
360 |
|
阻力Pa |
≤1200 |
||||
|
入口浓度g/m3n |
≤1300 |
||||
|
出口浓度mg/m3n |
≤50 |
||||
|
喷吹压力(MPa) |
0.5-0.7 |
||||
|
承受压力Pa |
9000 |
||||
|
脉冲阀数量（只） |
10 |
15 |
20 |
25 |
30 |
|
耗气量m3/min |
0.65 |
1.01 |
1.37 |
1.73 |
2.09 |
|
保温面积m2 |
35 |
40 |
65 |
77 |
88 |
|
设备重量 kg |
5300 |
6600 |
8450 |
10600 |
12400 |
|
所耗功率（KW） |
2.2 |
2.2 |
5.2 |
5.2 |
5.2 |
XMC 型脉喷式袋收尘器技术性能表
|
XMC70-5 |
XMC70-6 |
XMC70-7 |
XMC70-8
|
|
|
处理风量m3/h |
20000-24000 |
24000-29000 |
29000-36000 |
36000-40000
|
|
总过滤面积m2 |
350 |
420 |
490 |
560
|
|
过滤风速m/min |
0.95-1.14 |
1.95-1.15 |
1.0-1.20 |
1.1-1.30 |
|
滤袋数量（条） |
350 |
420 |
490 |
560 |
|
阻力Pa |
1200 |
|||
|
入口浓度g/m3n |
1300 |
|||
|
出口浓度mg/m3n |
≤50 |
|||
|
喷吹压力(MPa) |
≤0.5-0.7 |
|||
|
承受压力Pa |
≤9000 |
|||
|
脉冲阀数量（只） |
25 |
30 |
35 |
40
|
|
耗气量m3/min |
2.09 |
2.08 |
2.10 |
2.10 |
|
保温面积m2 |
90 |
98 |
110 |
122
|
|
设备重量 kg |
12600 |
14500 |
16800 |
19500 |
|
所耗功率（KW） |
5.2 |
5.2 |
8.1 |
9.7
|
