| 产地 | 上海 |
|---|---|
| 性能 | 耐腐蚀 |
| 用途 | 管道泵 |
| 泵轴位置 | 卧式 |
| 品牌 | galileo/伽利略 |
| 型号 | IHF |

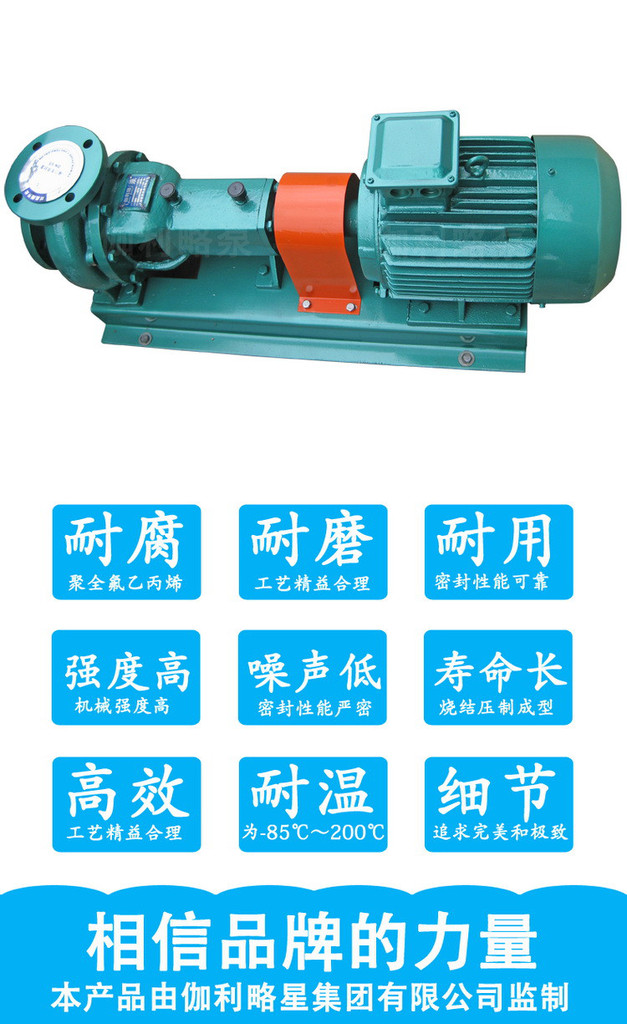

四氟耐腐蚀防腐四氟离心四氟化工管道泵
1、质量可靠，使用寿命长 2、运行稳定，少去操心 3、服务周到，维护及时
【IHF型衬氟塑料离心泵】产品简介：
lHF型氟塑料增强合金化工离心泵系上海伽利略Galileo泵业有限公司技术人员按IH不锈钢化工泵图样泵体、泵盖接触液体的部分采用氟塑料增强合金衬里压制，叶轮、轴套、叶轮螺母等过流部件均采用氟塑料增强合金压制，其性能、连接安装尺寸与lH型泵保持不变。
IHF化工泵为单级单吸悬臂式离心泵。其标记、额定性能点和尺寸等效采用IS02858-1975(E)、是取代F型耐腐蚀离心泵的节能，更新换代产品。能满足化工流程中输送有腐蚀性粘度类似于水的液体。

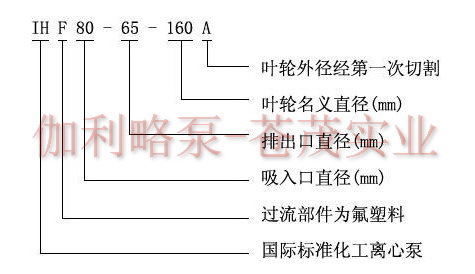

【IHF型衬氟塑料离心泵】型号意义：
【IHF型衬氟塑料离心泵】技术参数：
流量：6.3～400m3/h；
扬程：5～132m；
转速：2900、1450r/min；
功率：0.55～110KW；
进口直径：50～200mm；
高工作压力：1.6Mpa。
【IHF型衬氟塑料离心泵】产品特点：
IHF型衬氟塑料离心泵的泵体采用金属外壳内衬聚全氟乙丙烯(F46)、叶轮和泵盖均采用金属嵌件外包氟塑料整体烧结压制成型，轴封采用外装式波纹管机械密封，静环选用99．9％氧化铝陶瓷或碳化硅，动环采用四氟填充材料或碳化硅。其特点是该泵结构先进合理，耐腐蚀强，密封性能严密可靠，工作稳定，噪声低，使用寿命长。
【IHF型衬氟塑料离心泵】产品用途：
IHF型泵为单级单吸式氟塑料合金化工离心泵，是按国标设计并结合非金属泵的加工工艺设计生产的。该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、无毒素分解、使用温度宽，输送介质温度为-85C～200。C等优点。该泵广泛适用于化工、制药、石油、冶金、电力、电镀、酸洗、农药、造纸等行业中液体输送、废水处理和加酸等工艺流程。本泵可输送任何浓度的****、硝酸、醋酸、、王水、强硷、强氧化剂、有机溶剂等强腐蚀性介质的使用，是目前先进的耐腐蚀装备之一。

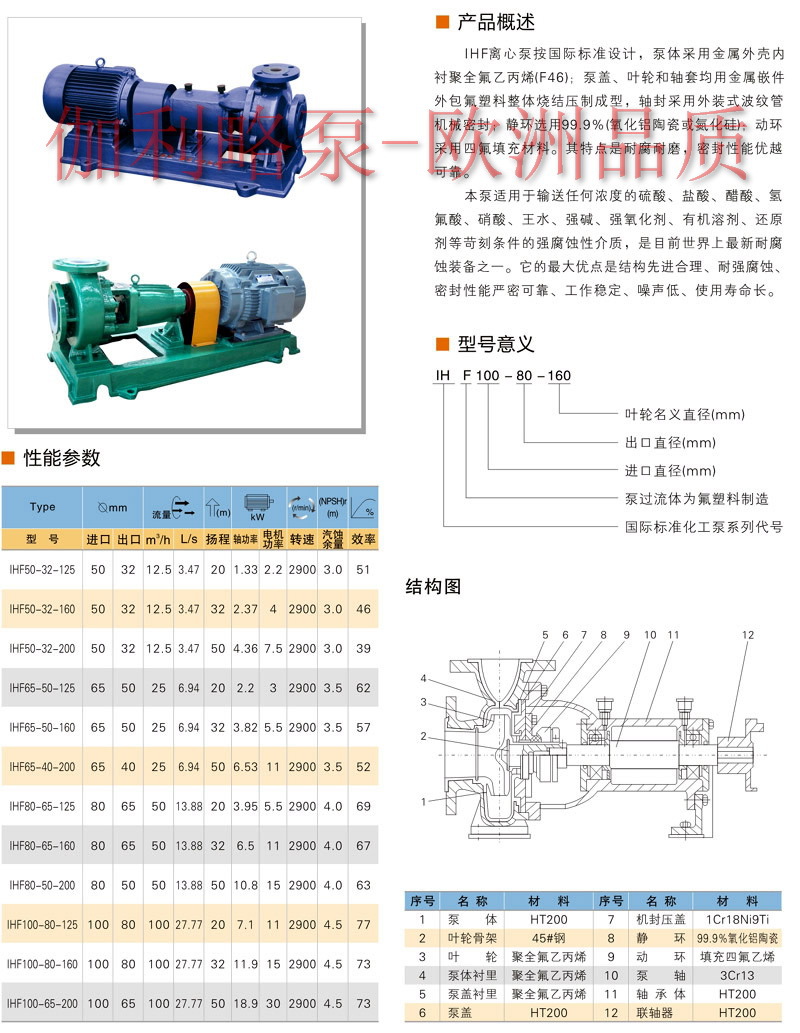

【IHF型衬氟塑料离心泵】结构图：
序号
名称
材质
1
泵体
HT200
2
叶轮骨架
45#钢
3
叶轮
聚全氟乙丙烯
4
泵体衬里
聚全氟乙丙烯
5
泵盖衬里
聚全氟乙丙烯
6
泵盖
HT200
7
机封压盖
1Crl8Ni9Ti
8
静环
99.9％氧化铝陶瓷
9
动环
填充四氟乙烯
10
泵轴
3Crl3
11
轴承体
HT200
12
联轴器
HT200

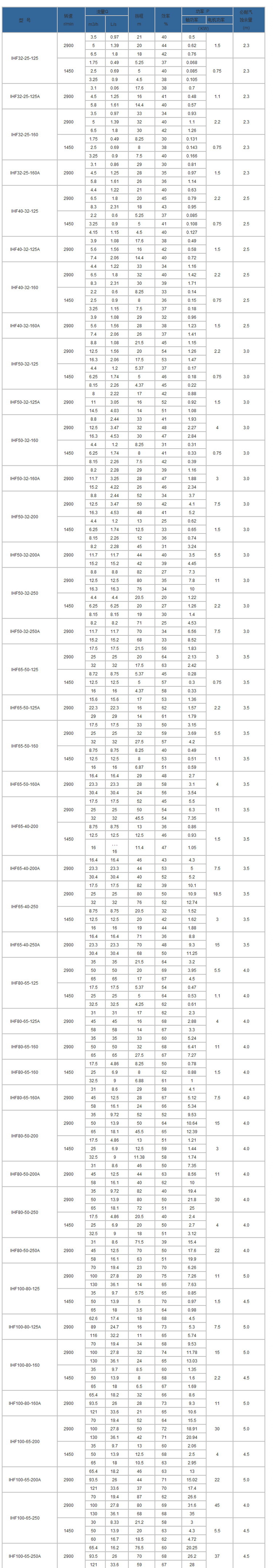

【IHF型衬氟塑料离心泵】性能参数：

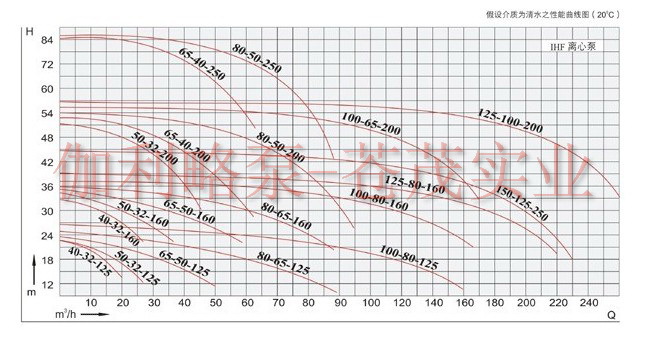

【IHF型衬氟塑料离心泵】性能曲线图：

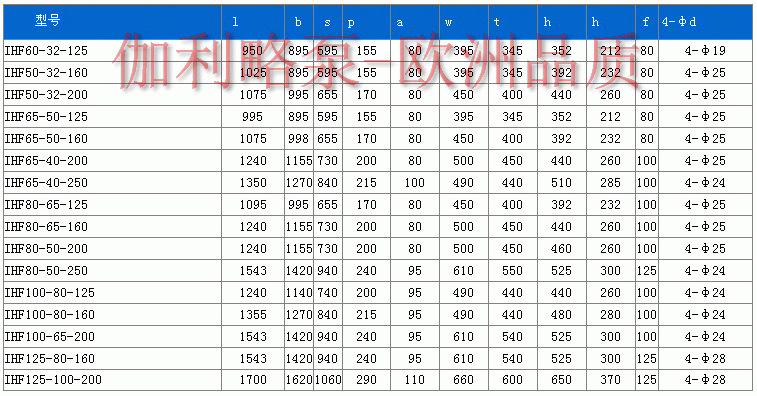

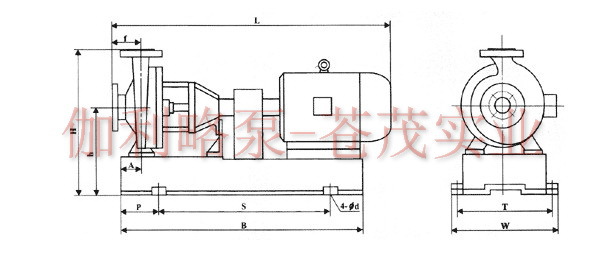

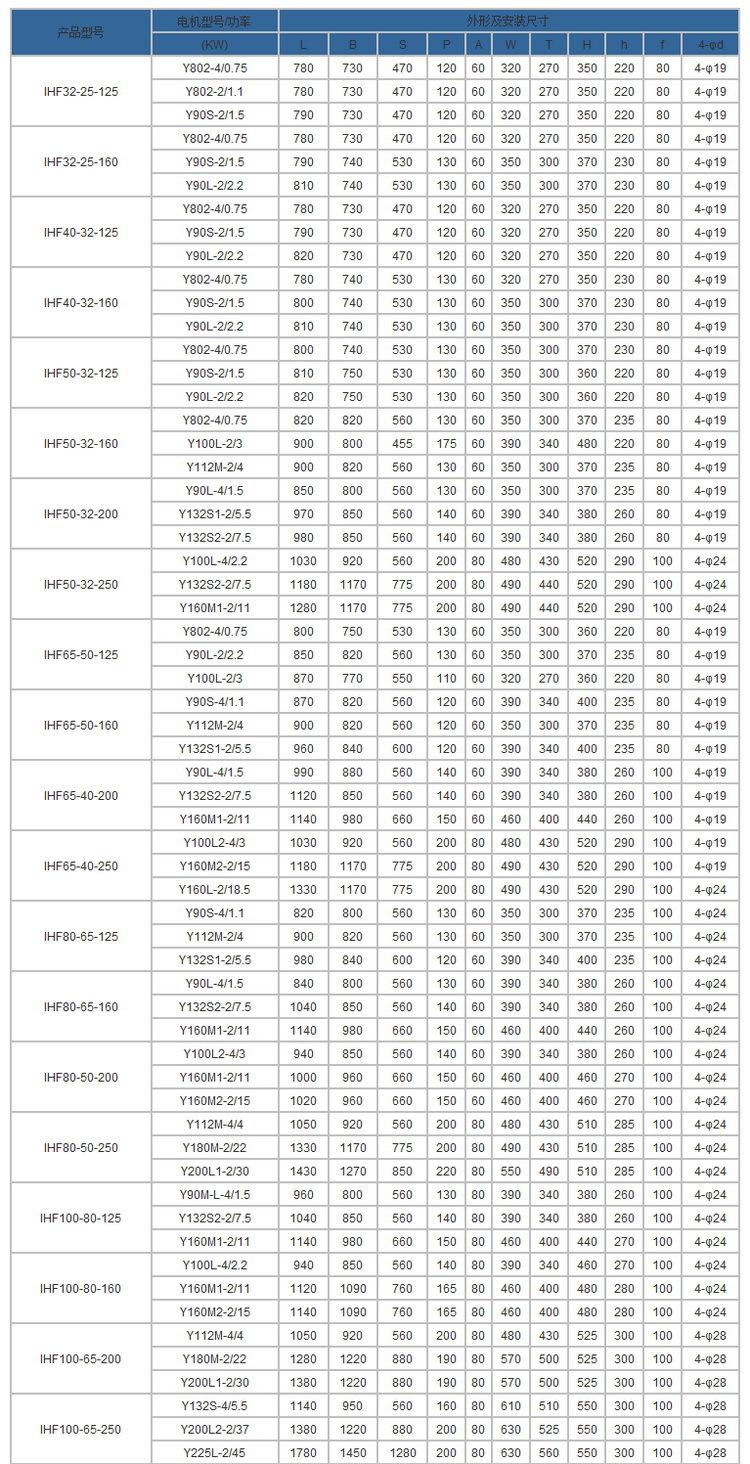

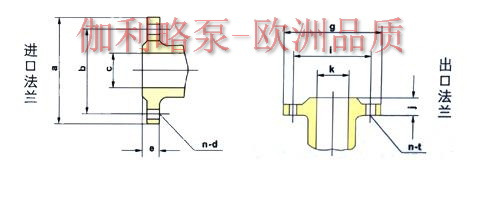

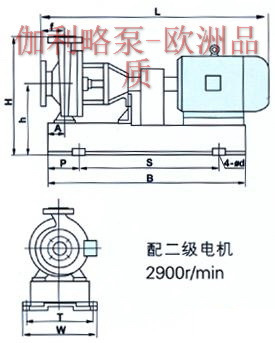

【IHF型衬氟塑料离心泵】安装尺寸：
（安装图仅供参考，如需确切尺寸请来电索取CAD图）

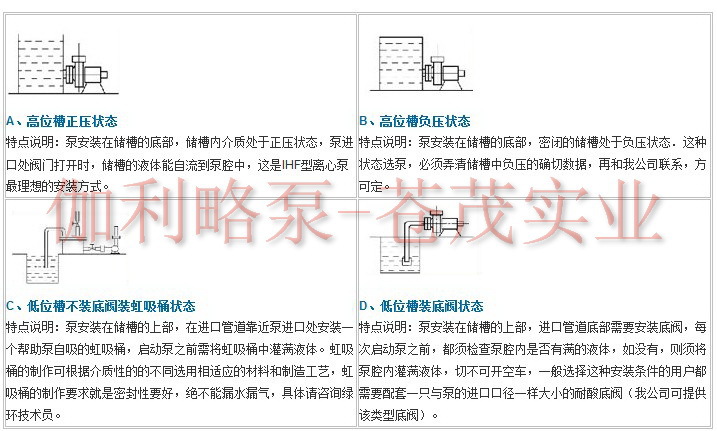

【IHF型衬氟塑料离心泵】安装示意图：
【IHF型衬氟塑料离心泵】安装注意事项：
1、泵的安装是否合理，对泵的正常运行与使用寿命有其重要的影响，故安装和校正必须仔细进行。
2、对照安装尺寸预埋好底脚螺栓，做好混凝土基础工作。
3、待基础水泥凝固后，将泵安装基础上，应用水平仪检查泵和电机轴的水平情况，如不水平，应用垫铁调正直至水平，调妥后拧紧底脚螺母，
4、检查泵的转动部件是否有卡住擦碰现象,应严格检查泵轴与电机的同轴度,可用薄片调整使其同心,后用手转动联轴器,转动轻松均匀无擦碰现象则为正常。
5、泵的吸入和吐出管路应有各自的支架，不允许管路的重量直接由泵来承受，以免把泵压坏，
6、泵的安装位置高于液面(在泵的吸程允许范围内)时，应在吸入管路端部安装上底阀，并在排出管路上设置灌液螺孔或阀门，供泵起动前灌液之用；泵的安装位置低于液面时，应在吸入管路上按装控制阀门和过滤装置，以防止杂物吸入泵内，过滤面积应大于管路面积的3-4倍。
7、扬程高的泵在出口流量控制阀门的外端管路上还应安装逆止阀，以防止突然停机时的水锤破坏。
8、必须保证泵的安装高度符合泵的汽蚀余量，并考虑管路损失及介质温度。
【IHF型衬氟塑料离心泵】运行与保养：
泵的起动、运转与停止
1． 泵起动前应将泵内灌满加足输送的液体，严禁无液起动。
2． 关闭出口阀门，接通电源后马上检查泵的转向必须按泵的转向箭头一致，严禁逆向运转，
3． 泵起动后达到正常转速时，再逐渐打开出口阀门，并调节到所需要的工况投入运行。在吐出管路上的阀门关闭情况下，泵连续工作的时间不能超过3分钟。
4． 停机时应先将出口的阀门关闭，然后再切断电源。
维修与保养
1． 定期检查泵和电机，更换易损零件。
2． 经常注意对轴承箱加注**钙基润滑脂，以保下轴承良好的润滑状态。
3． 长期停机不使用时，除将泵内腐蚀性液体放净外，更应注意各部件及泵内流道的清洗干净，并切断电源。
4． 泵严禁空载运转。
5． 介质中如含有固体颗粒时，应在泵入口处须加过滤器。
【IHF型衬氟塑料离心泵】故障原因及排除方法：
故障现象
原因分析
排除方法
泵不出液体
1.电机转向不对
2.泵体内储液不足
3.吸入管内有空气漏入
1.调整转向
2.重新加足液体
3.排除空气体
泵不吸液体
1.底阀没有打开或堵塞
2.吸程太高或吸入管路太长
3.吸入管路有杂物质堵塞
1.校正或更换底阀
2.降低吸程或缩短管路
3.清除堵塞杂物
泵流量不足
1.叶轮损坏
2.吸入或出口部分被堵塞
3.功率不足转速太低
1.更换叶轮
2.清除堵塞杂物
3.检查电机提高转速
泵扬程不足
1.叶轮损坏
2.输送介质内有空气
3.转速不够
1.更换叶轮
2.重新灌注液体或排除空气
3.检查电机提高转速
噪音或振动
1.泵轴与电机轴不同心
2.底脚螺母松动
3.吸程太高
1.校正泵与电机同轴度
2.拧紧底脚螺母
3.降低安装高度
轴承温升过高
1.轴承损坏
2.润滑脂变质干燥或缺少
1.更换
2.更换、加注润滑脂
泵泄漏
1.机械密封件损坏
2.连接螺栓有松动现象
1.更换
2.拧紧各部位螺栓
声明：由于产品一直在更新，本文中所有文字、数据、图片均只适用于参考，IHF型衬氟塑料离心泵性能参数、IHF型衬氟塑料离心泵使用场合、IHF型衬氟塑料离心泵材质要求、IHF型衬氟塑料离心泵结构、IHF型衬氟塑料离心泵安装尺寸以及IHF型衬氟塑料离心泵的价格等详情，我们一定会尽心尽力为您提供**的服务。
