叶轮结构	1
叶轮吸入方式	单吸式
流量	1.1-1800（m3/h）
扬程	8-150（m）
产品别名	化工离心泵
材质	铸铁
规格	IHG20-160IHG32-100(I)IHG32-125
驱动方式	电动
适用范围	1~500
性能	变频
用途	化工泵
泵轴位置	边立式
叶轮数目	1
品牌	伽利略
型号	IHG型

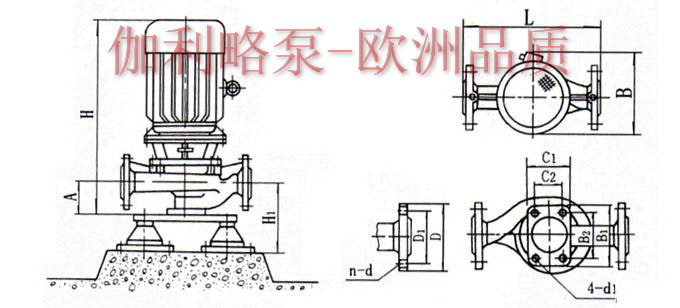

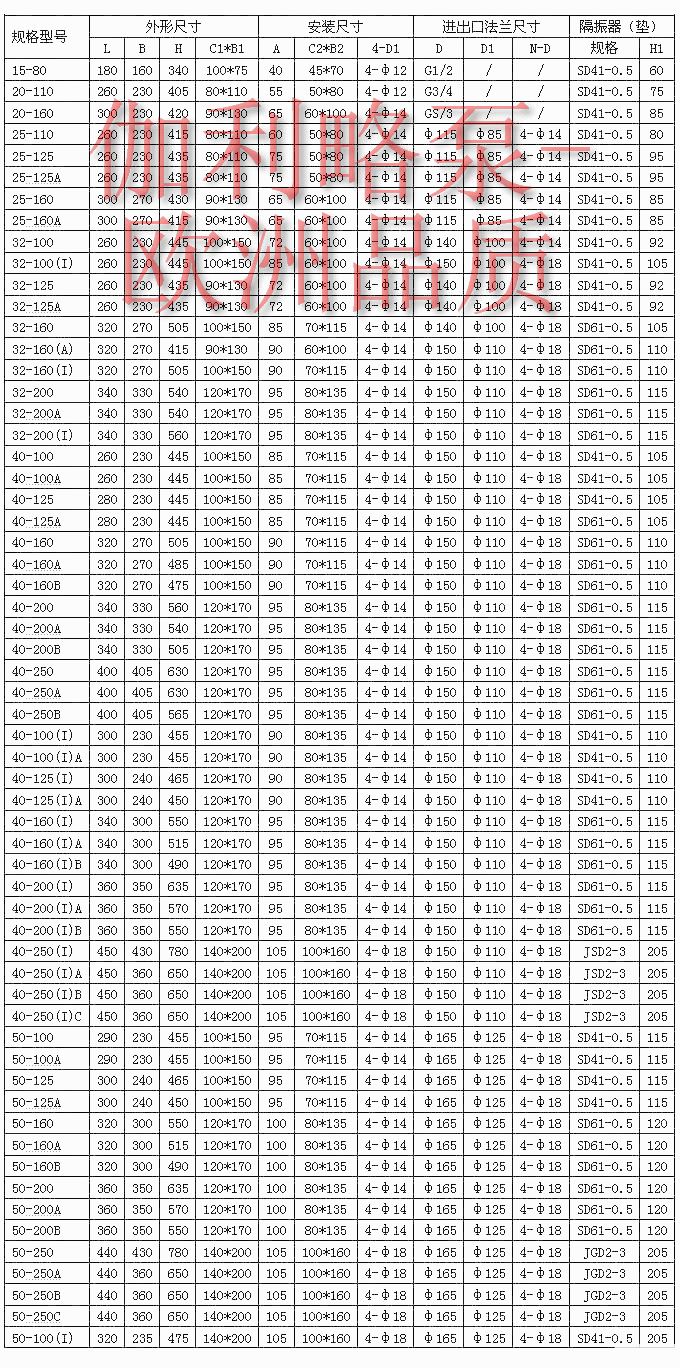

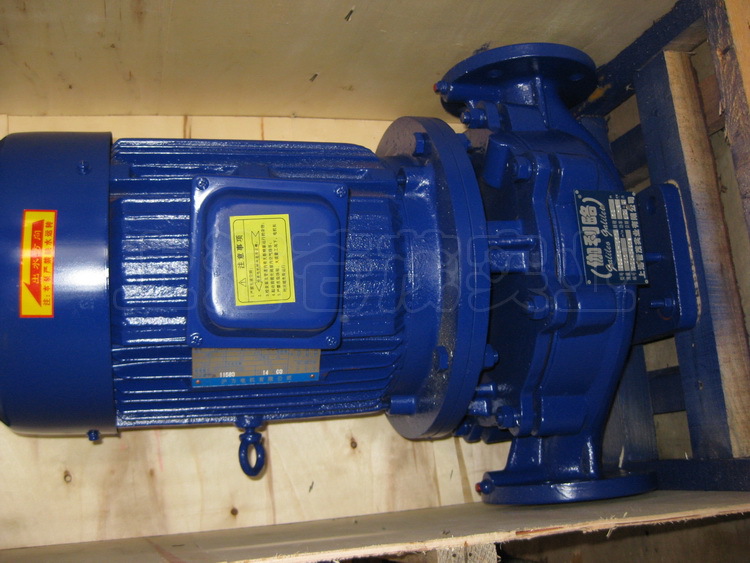

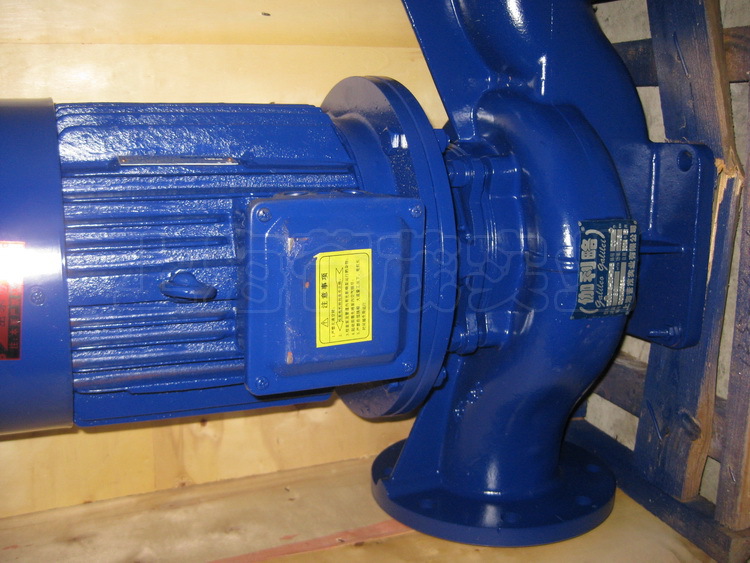

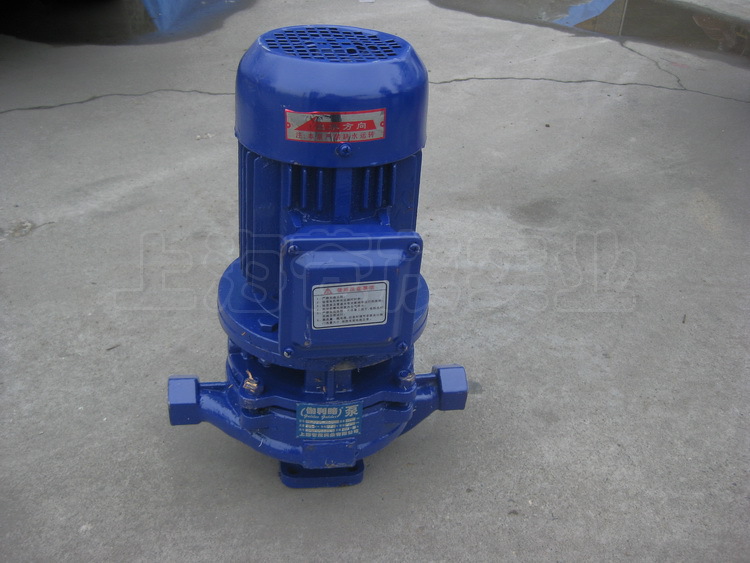

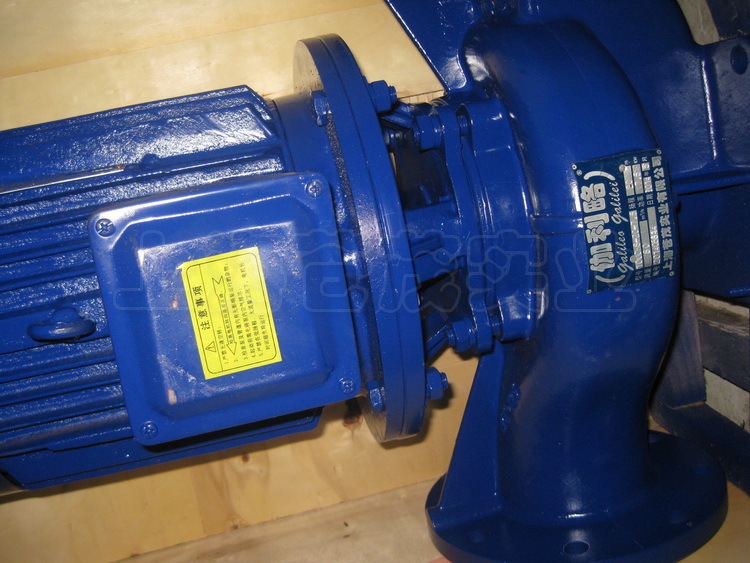

【IHG型立式单级单吸化工泵】产品简介：

IHG型立式单级单级化工泵，是伽利略Galileo泵业科技人员联合国内水泵专家选用国内水力模型，采用IS型单级单吸离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、高温耐腐蚀化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点，符合新机械部JB/T53058-93的标准要求，产品按国际ISO2858标准设计制造。
流量范围1.5～1200m3/h，扬程范围8～150m，分基本型、扩流型、A、B、C切割型等250多种规格。根据流体介质和温度不同，设计制造成同性能参数的IRG型热水泵、IHG型化工泵、YG型油泵和IHGB型防爆化工泵系列产品。

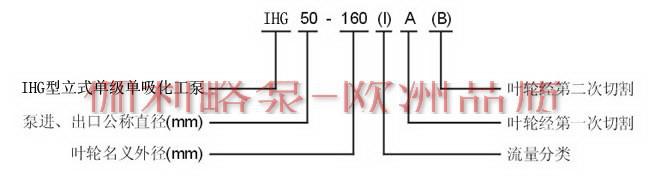

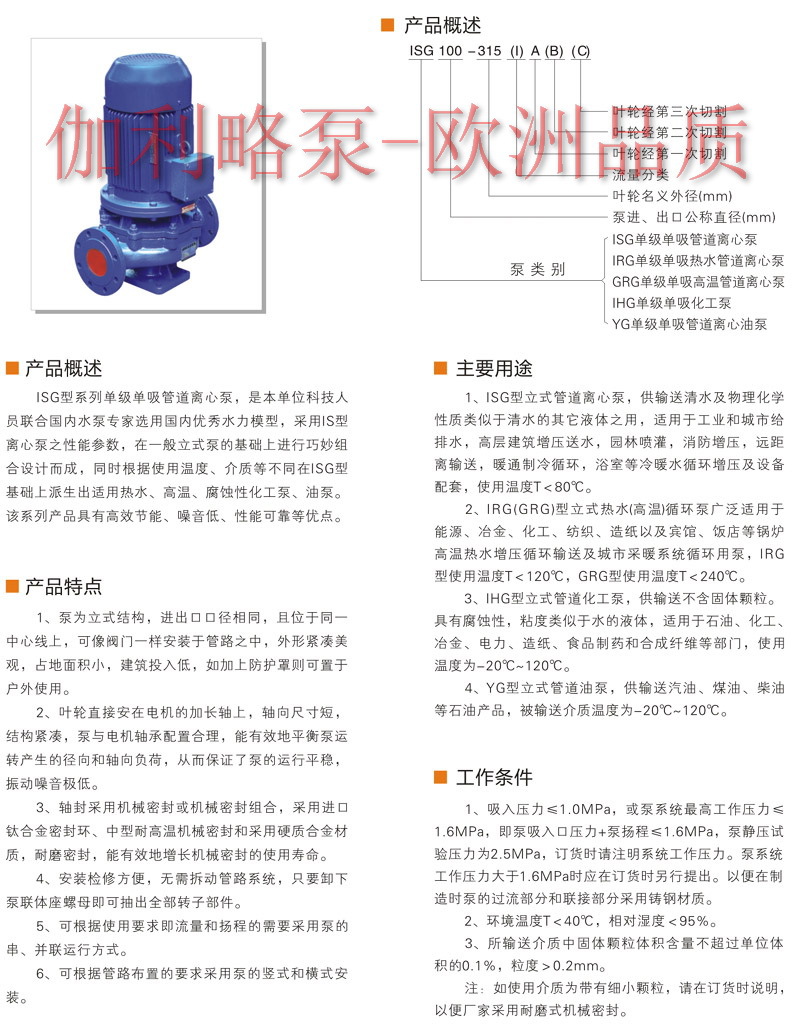

【IHG型立式化工泵】型号意义：



【IHG型立式化工泵】工作条件：

1、 吸入压力≤1.0Mpa，或泵系统高工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出。以便在制造时泵的过流部件和联接部分采用铸钢材料。
2、 环境温度<40℃，相对湿度<95%。
3、 所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm.
注：如使用介质为带有细小颗粒，请在订货时说明，以便采用耐磨式机械密封。

【IHG型立式化工泵】产品用途：

     1.  ISG立式离心式管道泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。
     2.  IRG型立式热水管道泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度120℃以下。
     3.  GRG型立式高温管道泵广泛用于：能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度240℃以下。
     4.  IHG型立式不锈钢离心式管道泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃ ~ 120℃。
     5.  YG型管道油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃ ~ + 120℃。

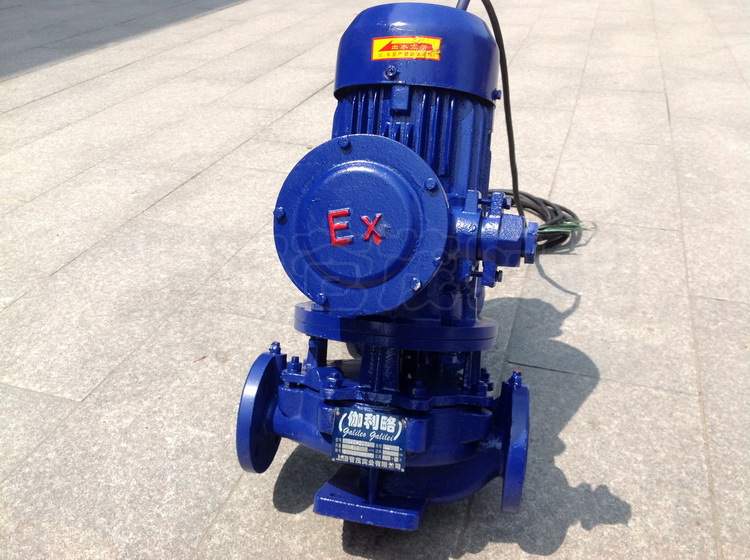

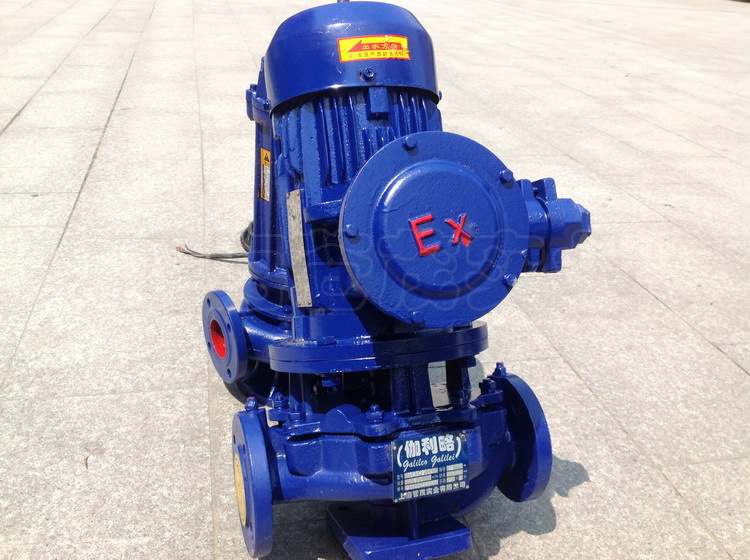

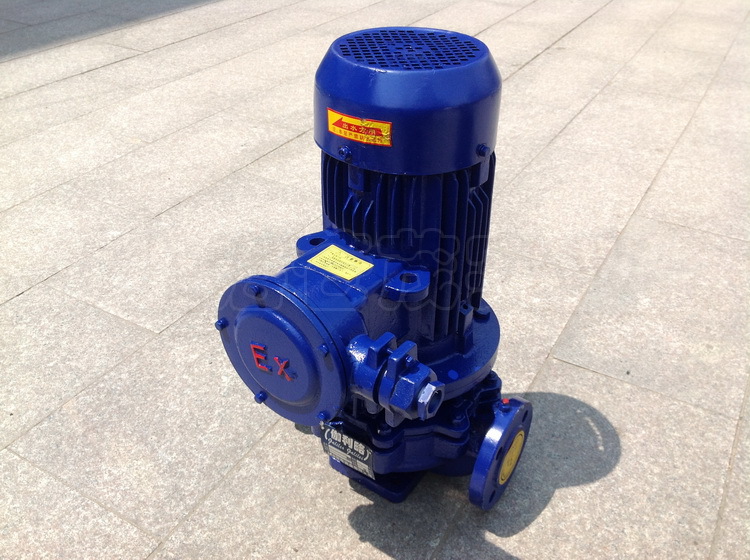

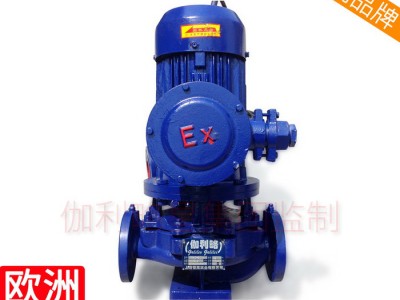

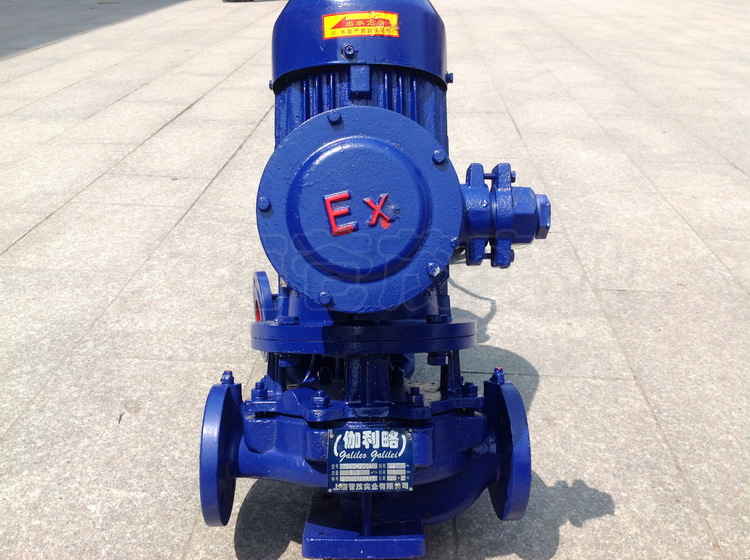

     6.  IHGB型立式不锈钢防爆型化工管道泵，适用于输送易燃性化工液体。
     7.  ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式低转速管道泵，适用于环境噪声要求很低的场合及空调循环等。

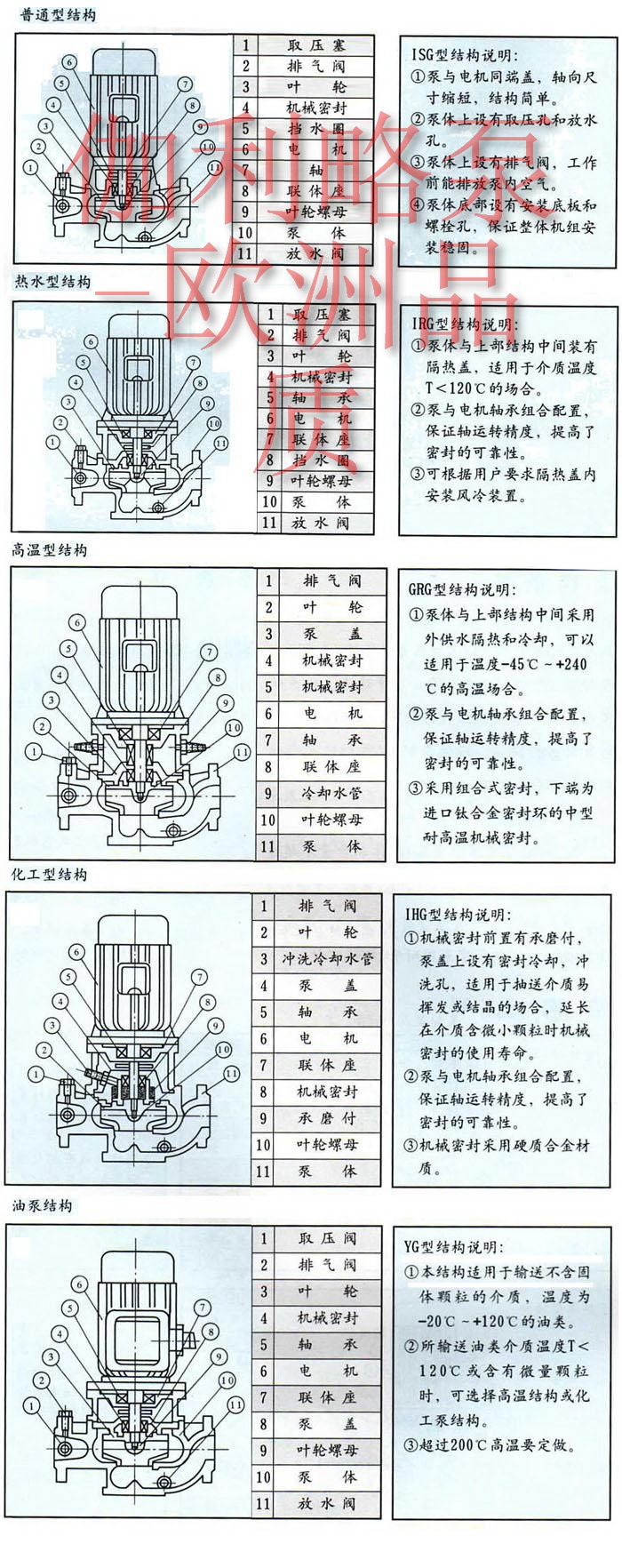

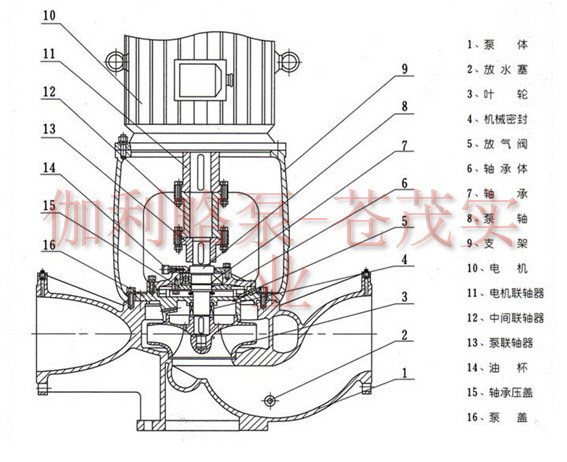

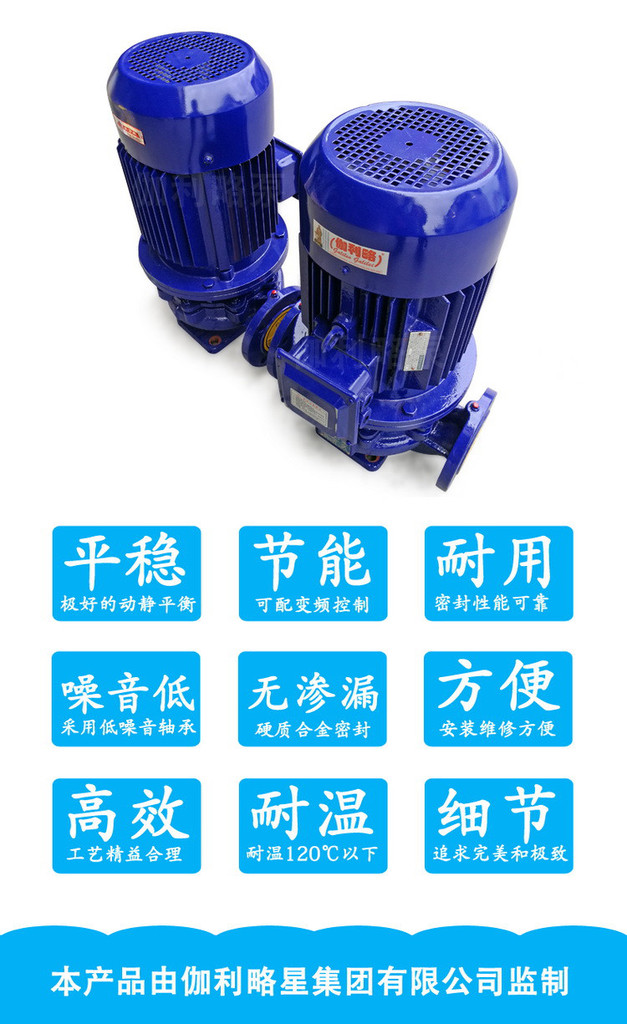

【IHG型立式化工泵】产品特点：

l、泵结构紧凑、体积小、外形美观。其立式结构重心较低且重心合于泵脚中心，增强了泵的运行稳定性和寿命。
2、安装方便。进出口径相同并在同一中心线上，可像阀门一样直接安装在管路任何部位。电机加上防雨罩可置于户外使用。泵设有安装底脚，以便泵的安装稳定：
3、运行平稳、噪音低、组件同心度高。电机采用低噪音轴承，并设有不停机加油装置，泵叶轮具有好的动静平衡，运行无振动，改善使用环境。
4、无渗漏。轴封采用耐腐耐磨硬质合金机械密封，解决了离心泵填料严重渗漏问题，延长了使用寿命，确保了运行场地干净整洁：
5、维修方便。勿需拆卸管道，只要拆下泵盖螺母，取出电机及传动组件即可进行检修维护。
6、可根据现场使用条件，泵机可立式、卧式、多方式安装，依据流量扬程要求，采用并、串联方法，增加所需流量扬程。

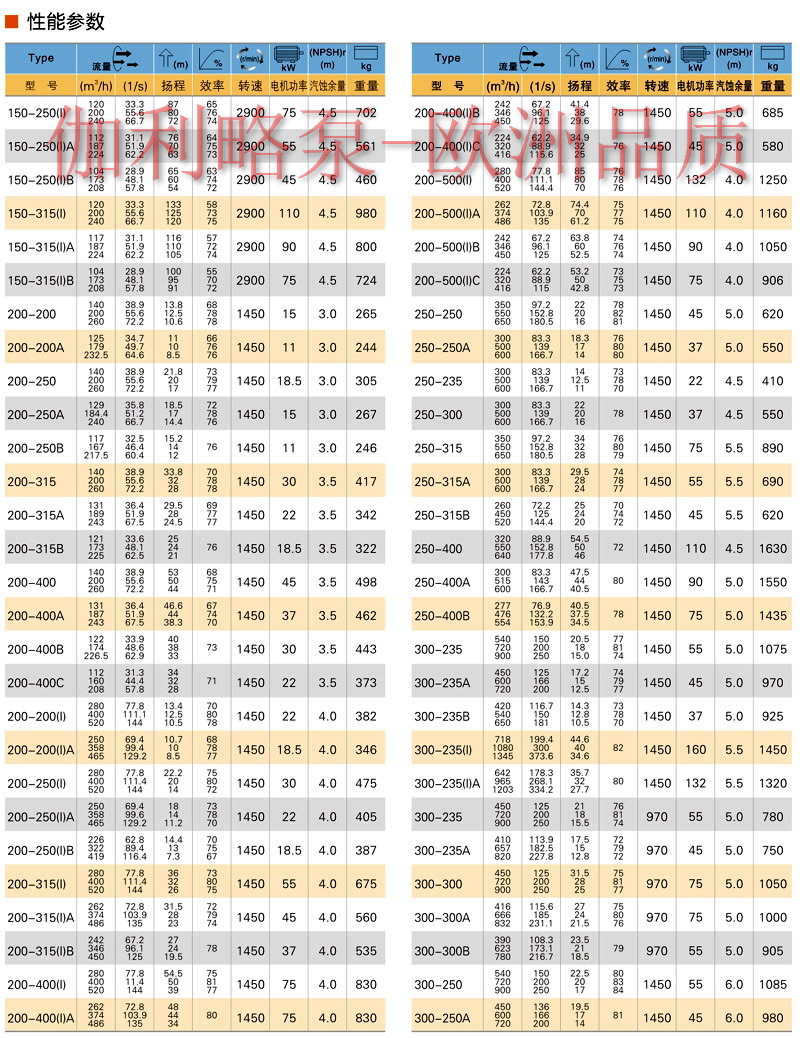

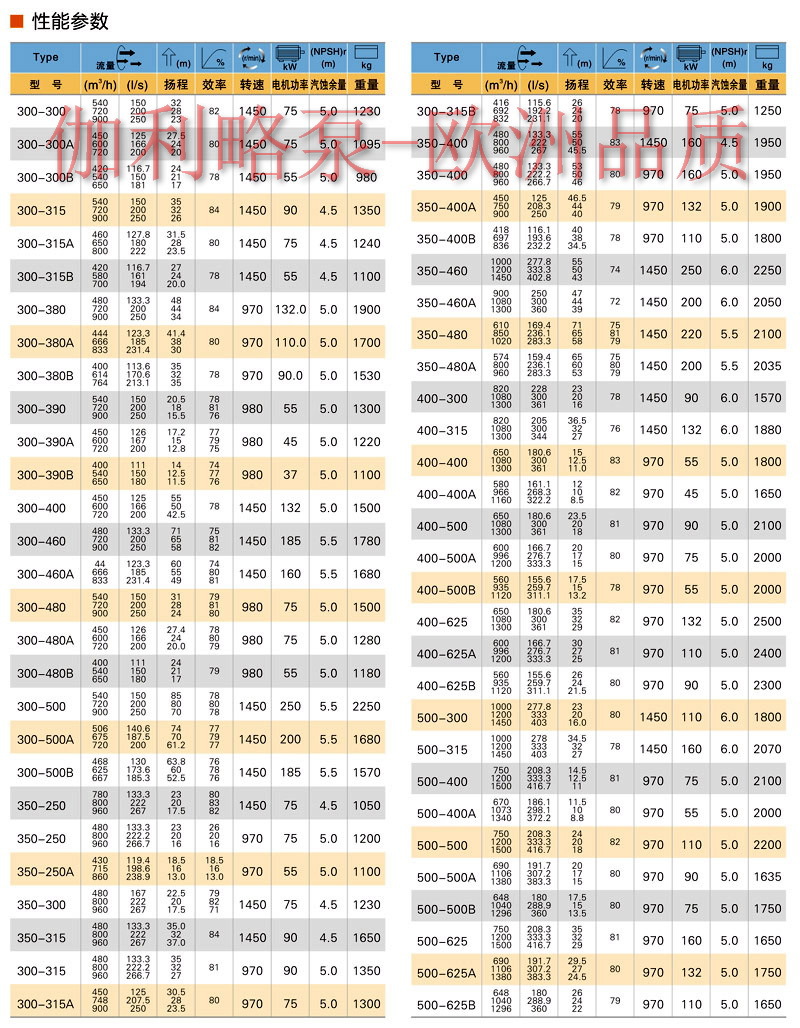

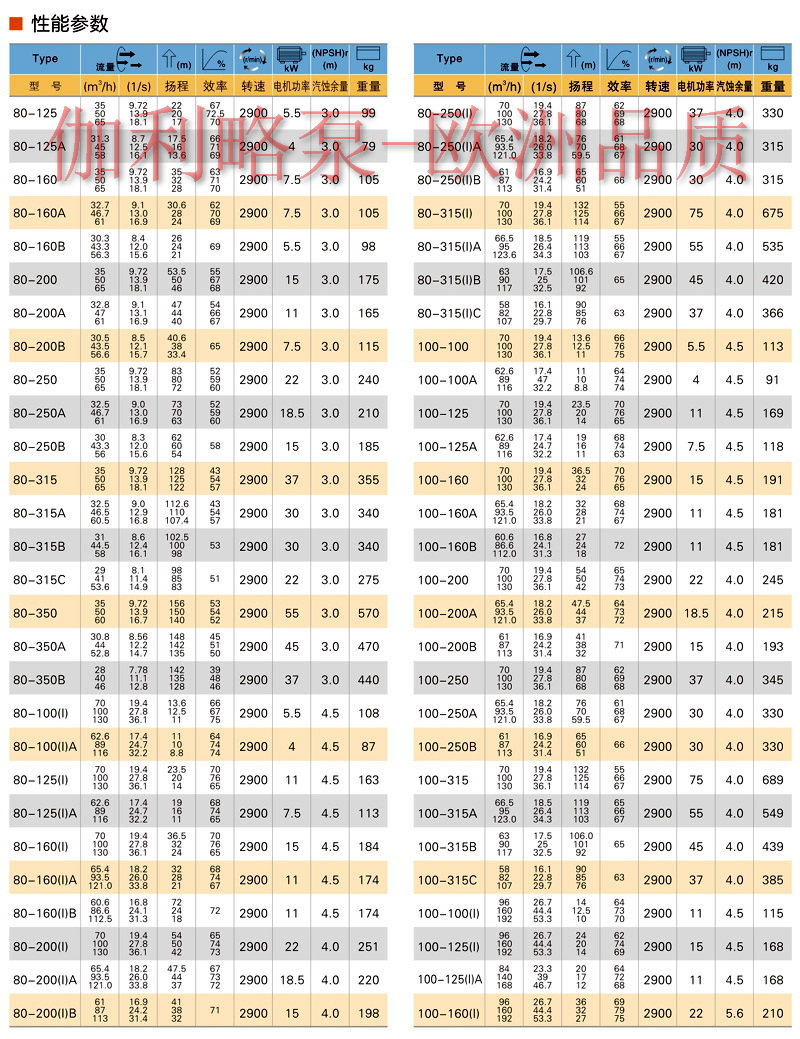

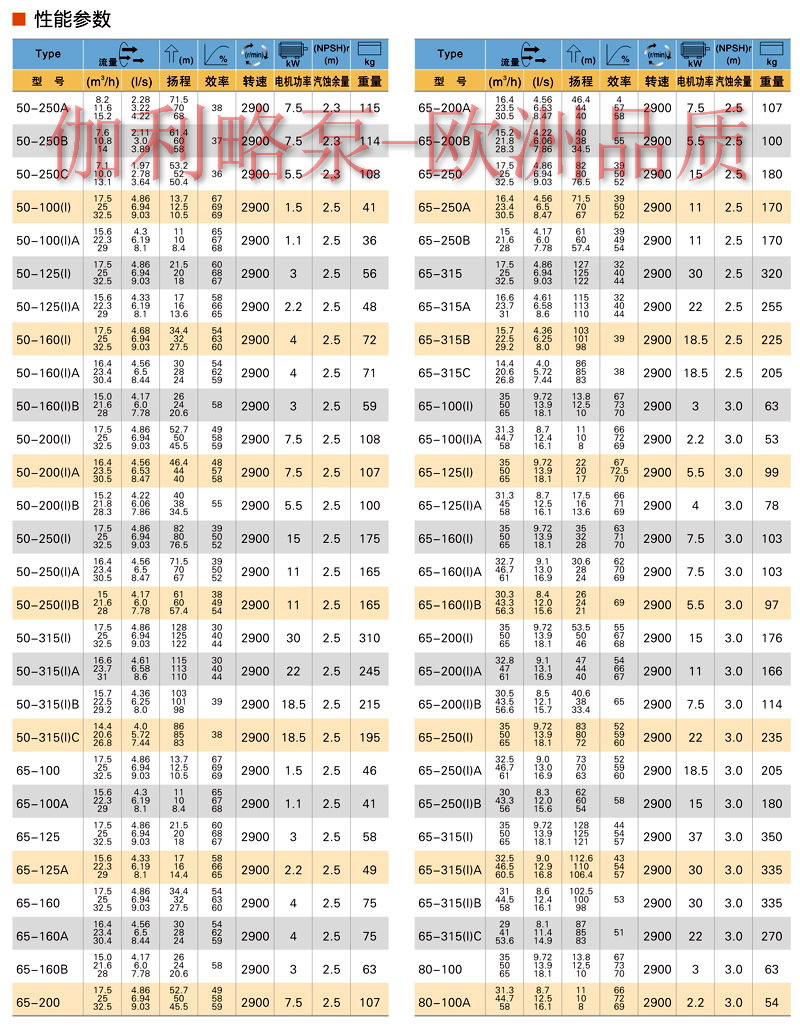

【IHG型立式化工泵】型谱图：

【IHG型立式化工泵】故障与排除：

故障现象	可能产生的原因	排除方法
1、水泵不出水	a、进出口阀门未打开，进出管路阻塞，流道叶轮阻塞。 b、电机运行方向不对，电机缺相转速很慢。 c、吸入管漏气。 d、泵没灌满液体， 泵腔内有空气。 e、进口供水不足， 吸程过高，底阀漏水。 f、管路阻力过大，泵选型不当。	a、检查，去除阻塞物 b、调整电机方向，坚固电机接线 c、拧紧各密封面，排除空气 d、打开泵上盖或打开排气阀 排尽空气 e、停机检查、调整（并网自来水 管和带吸程使用易出现此现象 f、减少管路弯道，重新选泵。
2、水泵流量不足	a、先按1.原因检查。 b、管道、泵流产叶轮部分阻塞、 水垢沉积、阀门开度不足 c、电压偏低 d、叶轮磨损	a、先按1.排除 b、去除阻塞物 重新调整阀门开度。 c、稳压。 d、更换叶轮。
3、功率过大	a、超过额定流量使用。 b、吸程过高。 c、泵轴承磨损。	a、调节流量关小出口阀门。 b、降低 c、更换叶轮
4、杂音振动	a、管路支撑不稳。 b、液体混有气体。 c、产生汽蚀。 d、轴承损坏。 e、电机超载发热运行。	a、稳固管路 b、提高吸入压力、排气 c、降低真空度 d、更换轴承 e、搞整按5。
5、电机发热	a、流量过大、超载运行。 b、碰擦。 c、电机轴承损坏。 d、电压不足。	a、关小出口阀。 b、检查排除。 c、更换轴承。 d、稳压。
6、水泵漏水	a、机械密封磨损。 b、泵体有砂孔或破裂。 c、密封面不平整。 d、安装螺栓松懈。	a、更换。 b、焊补或更换。 c、修整。 d、坚固。

声明：由于产品一直在更新，本文中所有文字、数据、图片均只适用于参考，ISG型立式离心式管道泵性能参数、ISG型立式离心式管道泵使用场合、ISG型立式离心式管道泵材质要求、ISG型立式离心式管道泵结构、ISG型立式离心式管道泵安装尺寸以及ISG型立式离心式管道泵的价格等详情，请联系我们的营销部，电话：021-51029332、37515761，感谢您访问伽利略Galileo泵业网站【//www.camao.cn/】，我们一定会尽心尽力为您提供优质的服务。



木箱、泡沫或纸箱包装，因本泵属于重物只能发物流（需到物流站自提），其它疑问请联系我们。

售后服务承诺

1.产品提供免费维修一年，免费维保期间内如发生非人为原因引起的损坏（不可抗力原因除外），上海苍茂实业将及时免费更换和修理。

2.产品实行终身包修，免费保修期满后买方如委托上海苍茂实业进行维护保养，上海苍茂实业将对设备进行维护更换件（），并详细列出维保内容。

3.上海苍茂实业本着以客户利益为，想客户所想、急客户所急，尽己所能满足客户的要求，做好售后服务。

产品品质承诺

1.上海苍茂实业对产品的质量及交货期负责，产品交货之日起质保期为一年（易损件三个月），终身维护。对于产品质量引起的后果，上海苍茂实业承担相应的责任。如因操作不当引起的后果，上海苍茂实业将以低成本价对设备进行维护。

2.对所有分供方都进行考察、评审，所有产品的采购都只在合格分供方进行。对分供方所提供的原材料、外购件、外协件都需经过严格复查，检验合格后方准入库；

3.产品制造严格执行“双三检”制度，不合格零件不转序、不装配、不出厂；



 FragmentWelcome to consult...界热泵和氨工质热泵等。尤其是要更加注意研究和应用前景光明的可再生能源水环热泵空调系统；
●在今后要使热泵产品更上一个台阶，必须着重发展我们的热泵压缩机技术、提高热泵换热器性能的技术、热泵工质、智能控制技术等。
热泵技术是解决暖通空调的能源与环境问题的有效措施之一，也是实现我国暖通空调事业可持续发展的有效途径之一，但发展热泵的道路还很艰巨。因此，在今后应加大热泵的基础性研究，强调关键技术创新，加强系统集成技术研究，在关键的基础和应用基础研究方面取得突破，以使我国的热泵健康发展和科的推广与应用。应用于辐射板系统的土壤热泵机组
摘要：土壤热泵机组与辐射板相结合，充分发挥室内、外系统的优势，是别墅空调系统的一个方案。本文介绍机组的工作原理，鉴于辐射板在应用方面有诸多独特之处，土壤热泵设置了两套制冷系统，独立性强，可以满足不同季节的室内状态的要求。介绍了机组的技术特点：提出了房间露点温度控制机组的方法，设置除湿循环，保证供冷区域不出现凝露现象；机组引入新风系统，可根据季节的不同调节新风及排风量，将带热泵的新风换气机和土壤热泵主机融为一体；高效节能是机组的又一大特点等。样机已运行多年，运行效果受到专家的一致好评。
辐射板利用对流和辐射方式供冷供热，室内温度分布均匀，垂直温差下降到3℃[1]，热舒适性高；室内无运转部件，宁静宜人；设在楼板、墙体等建筑结构中的盘管可使结构承担蓄能作用，室温波动小。技术先进，是一种新型空调系统。
土壤热泵是以大地为热源对建筑进行空调的技术。它是一种节能、对环境友好的绿色空调设备，符合可持续发展的要求[2]。近几年来，随着房地产业的发展，别墅市场迅速拓展。在别墅区内，土壤热泵的地下换热管可布置在花园、草坪、车库等的下面，而不影响地面空间的使用。因此，从户式家用空调的角度上看，土壤热泵与辐射板有机的结合，是别墅空调系统的一个的方案。鉴于辐射板在应用方面有诸多独特之处，本文着重介绍与之相配的土壤热泵的工作原理及性能特点等。
1工作原理
1.1系统设计概况
辐射板离不开空气系统，这是因为一方面要提供少的室外空气以保证室内空气品质，另一方面，要对室内空气进行空气除湿，以防止辐射板结露[1]。
从系统功能上分，辐射板夏季只负担室内的显热负荷，湿负荷则由回风处理；冬季辐射板提供整个室内的热负荷。任何季节，辐射板均不负担新风负荷。
机组如何满足上述要求，目前有不同的方法，以夏季为例。方案一：制冷机提供7℃左右的冷冻水，一部分直接送入新风机，对经过除湿后的室外新风冷却降温，送入室内；另一部分，进入板式换热器，交换出高温冷冻水送入辐射板。方案二：制冷机提供7℃左右的冷冻水，一部分直接送入新风机，另一部分通过三通阀与回水混合后送入辐射板。本文介绍的土壤热泵采用两套制冷系统。同上述两方案相比，有如下优点：
供冷时机组直接提供高温冷冻水，无需二次换热，提高整机效率。
新风、辐射板采用不同制冷系统，分工合作，独立性强，可满足不同季节的性能要求。
1.2机组的主要功能
机组工作原理图见图1。从图示虚线部分，大致可将机组分为两部分：主机，夏、冬季启动，向辐射板提供冷、热水；新风机，带有独立的热泵系统，对新风或回风进行适当处理，以满足不同季节的工作要求。室外侧水泵两系统共用。室内设温湿度传感器，用于检测空调房间干球温度及相对湿度。并通过编程计算出房间的露点温度。新风阀和回风旁通阀随着室内露点温度的变化而做出相应的动作。
该土壤热泵机组可四季运行，保持室内舒适、健康的空调环境。图1机组工作原理图
1、新风阀2、回风旁通阀3、热回收器4、排风机5、送风机6、翅片换热器7、四通换向阀8、压缩机9、气液分离器10、室外侧换热器11、双向过滤器12、双向热力膨胀阀13、膨胀水箱14、室内水泵15、室外水泵
1.3不同季节的工作状态
土壤热泵机组共设三种工作模式：制冷、制热、通风。
夏季：主机负担室内冷负荷，通过辐射板向房间供冷；新风机负担新风负荷以及为避免地（顶）板结露的除湿负荷。因此制冷模式下，新风机的运行分为新风模式和除湿模式。
辐射板供冷时，如果室内侧露点温度高于设定要求，为防止地板或顶板结露，新风机工作于除湿模式。除湿时，新风机的制冷系统运转，室外新风阀关闭，室内回风的旁通阀打开，排风机工作，送风机运转，室内空气不断循环，经翅片换热器（蒸发器）除湿降温，向房间输入低含湿量的空气，逐渐降低室内的空气露点温度。
当室内露点温度满足运行要求时，新风机工作于新风模式。室外新风阀开启，室内回风的旁通阀关闭，送、排风机开启，新风机的制冷系统运转。室外新风经热回收器初次降温后，由送风机经翅片换热器（蒸发器）降温后送风室内；室内部分空气经热回收器吸热后，由排风机排至室外。进、排风量大致相当，维持室内适当的正压。
在供水温度不引起室内顶板结露的范围内，主机压缩机启动，由室内水泵不断将冷量输送到辐射板。
冬季：主机负担室内热负荷，通过辐射板向房间供热；新风机负担新风负荷。
土壤热泵制热时，室内、外侧水泵首先启动，主机压缩机启动，四通换向阀换向，压缩机排气进入室内换热器（冷凝器），将从土壤中吸收的热量散出，由水泵送至房间内的辐射板，均匀地向室内供热。
新风机启动时室外新风阀打开，室内回风的旁通阀关闭，压缩机启动，四通换向阀导向，压缩机排气进入翅片换热器（冷凝器），将从土壤中吸收的热量散出。室外的低温空气经热回收器换热升温，由送风机升压，经翅片换热器（冷凝器）加热，送进室内；部分室内空气经热回收器散热后，由排风机排至室外。另外可应用户要求，在送风侧设加湿器，湿度传感器设回风处，当室内空气干燥，相对湿度低于设定值时，加湿器自动启动，制出蒸气送入室内送风管路中。
春秋季：该季节气温适宜，机组以纯通风的方式向室内提供清新的空气，同时将部分室内空气排出。机组的两部分制冷系统及水泵均不起动。
2技术特点
2.1房间露点温度控制方案
采用辐射板系统，夏季供冷时，以下三种情况房间内易结露：
机组初次启动，室内空气干球温度高，相对湿度大，露点温度明显偏高。
机组运行过程中，某些意外情形出现，如大批客人突然来访或开启了产湿量大的设备。
舒适性空调夏季室内空气设计干球温度24-28℃，相对湿度40-60%，露点温度9.5-19.5℃。辐射板供水温度依负荷不同设定在14-20℃。夏季炎热时，冷负荷增大，需降低辐射板的供水温度。这二者之间，存在供水温度过多低于露点温度的情形。
机组的干球温度、相对湿度传感器设在房间内，自动计算室内露点温度tdew，实时监控，实现互动。考虑除湿速度、制冷机的容量等方面，本设计采用室内回风循环除湿的方案。当tdew高于设定值时，除湿系统启动，快速地降低室内的露点温度；并根据室内露点温度，自动调节，使辐射板内循环水温度不低于室内的露点温度，以保证供冷区域不出现凝露现象。
2.2新风换气机的功能
无新风的空调系统，室内空气污浊，身体的种种不适常会发生。如果主机不启动，土壤热泵机组相当于一台新风换气机。它有如下特点：
新、回风过滤功能。机组配有不同的过滤器可有效阻止灰尘或有害物进入室内。
热回收功能。热回收器采用欧洲先进技术，热回收效率高。
变化的新风量。夏冬季节，新风的负荷大，采用满足卫生要求的小新风量；而在春秋季节，大风量送、排风，消除室内余热。类似于空调的风量控制方式，节能、舒适。
适宜的送风温度。新风机配带热泵系统，夏季向室内提供凉爽的新风；冬季新风变暖送入室内。
2.3高效、节能
2.3.1辐射板
辐射板同风机盘管相比，传热面积大，室内供回水平均温度同室温的温差较小。
供冷时辐射板采用高温冷冻水，同风机盘管所需的低温冷冻水相比，机组的蒸发温度升高，制冷量增大，压缩机的COP可提高20%。
2.3.2土壤源
由于较深的地层中在未受干扰的情况下常年保持恒定的温度，远高于冬季的室外温度，又低于夏季的室外温度。土壤热泵冬季将大地中的低位热能提升对建筑供暖，同时蓄存冷量，以备夏用；夏季将建筑物内的热量转移到地下对建筑进行降温，同时蓄存热量，以备冬用。
与风冷热泵相比，主要有两点优势：
土壤热泵冬季无需除霜。除霜过程损失热泵相当的能量。冬季土壤热泵室外进出水温度基本维持在零度以上，如果低于零度，可适当充注防冻剂。
土壤热泵受环境温度的影响小。风冷热泵当冬季室外温度较低时，机组的蒸发温度较低，制热系数随蒸发温度下降而下降，而此建筑物对供热的需求却增大，造成室内空调温度无法维持[3]。土壤热泵当冬季室外温度较低时，地下温度并未达到低，可有利地错过负荷高峰期。
2.3.3输送系统
机组内输送部件（风机、水泵）的耗功约占整机功率的20%。但这些部件工作时间长，针对这种情况，首先选用节能产品；另外在自控方面采取相应措施，如室外水泵与压缩机联动等，有效地降低机组运行费用。
2.4建筑美观、环境保护
系统屋顶设备，也屋顶承重、修饰或挡光的问题，建筑整体美感也得到了很好的保持[4]。
供热时省却了锅炉房系统，燃烧过程，避免了排烟污染；供冷时省却冷却塔，避免冷却塔噪音及热污染，使环境更加洁净优美。
2.5远程控制
辐射板热稳定性好，但启动时，有一定的延迟性，室内温度需2-3小时趋于稳定。机组配有远程控制，用户可使用电话拔号，异地操作，提前开启机组，预冷、预热房间。
2.6全年运行，减少投资
机组从功能上可分为两部分：一台热泵主机，用于向室内供冷（热）水；一台新风换气机，并设热泵系统，既可用于除湿，也可用于通风换气。一年四季，机组可以在不同的模式下运行，为客户营造清新、舒适的室内环境。二者有机的结合，节省用户的二次投资，又减少宝贵的安装空间。
本文介绍了应用于辐射板系统的土壤热泵机组工作原理、性能特点等。该机组属于土壤热泵的分支，专门用于辐射板系统。
它作为室外系统——绿色环保节能的土壤源与室内系统——舒适节能的辐射板的有机连接，充分发挥室内、外系统的优势，追求锦上添花的效果；并且针对辐射板供冷的独特性，机组设置除湿循环，开发了除湿控制程序，以满足辐射板正常工作的要求。机组引进新风系统，提升了室内空气品质。
应用于辐射板系统的土壤热
