| 驱动方式 | 电动 |
|---|---|
| 叶轮数目 | 单级 |
| 用途 | 排污泵 |
| 输送介质 | 污水泵、杂质泵 |
| 材质 | 铸铁 |
| 性能 | 不阻塞 |
| 噪声 | 100db以上 |
| 分类 | 其他 |
| 泵轴位置 | 卧式 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | galileo/伽利略 |
| 型号 | pw |
| 加工定制 | 否 |

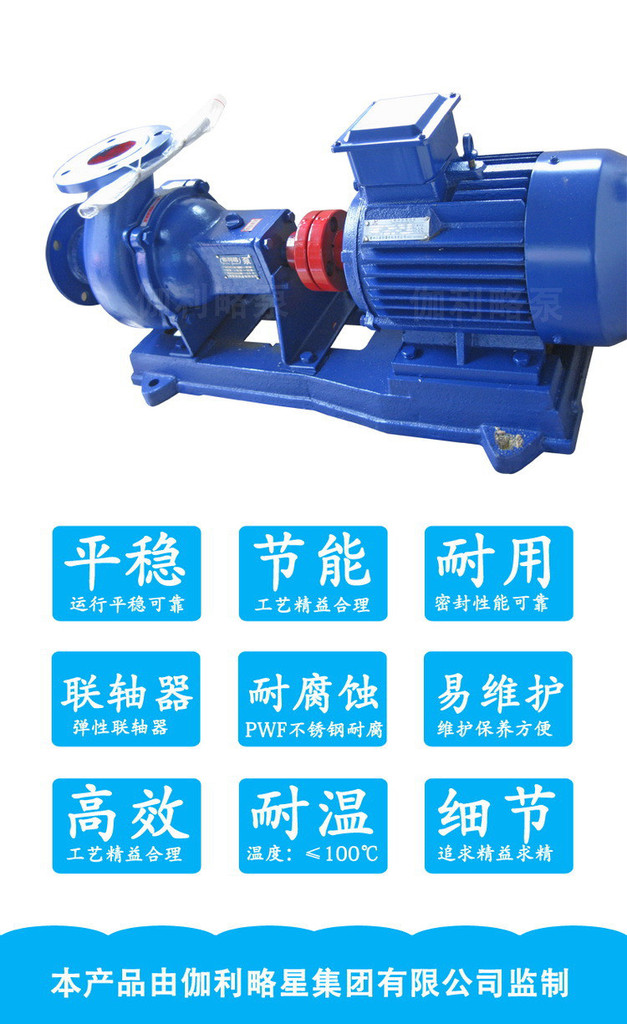

【PW型卧式污水泵】产品概述：
PW、PWF型卧式污水泵是单级、单吸、悬臂式离心污水泵。泵吸入口为轴向水平方向，泵排出口可根据需要装成水平或垂直方向。主要由泵盖、泵壳、叶轮、轴封、轴、和托架等零部件组成。轴封采用新颖的双端面机械密封结构形式，泵与电机安装在共同底盘上，通过弹性联轴器由电机直接驱动。该泵具有效率高、节能显著、运行平稳、性能可靠、维修方便等优点。
本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。(材质、铸铁、不锈钢)
【PW型卧式污水泵】型号意义：
【PW型卧式污水泵】技术参数：
流量：36-180m3/h；
扬程：8.5-48.5m；
电机功率：4-30KW；
转速：960-2950r/min；
口径：φ65-φ100；
介质温度：≤100℃。

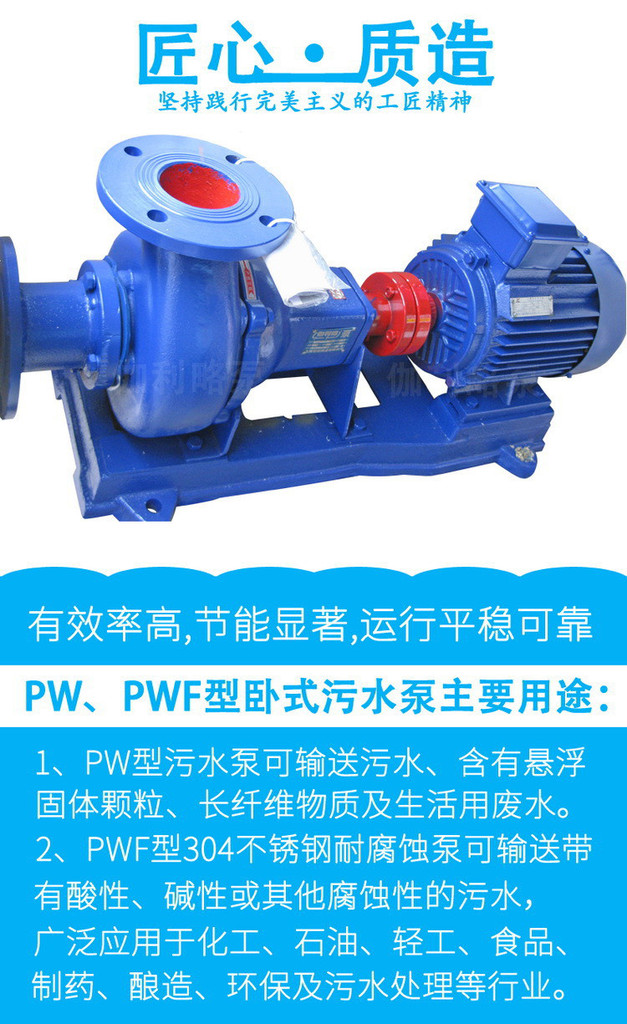

【PW型卧式污水泵】使用范围：
1、PW普通型污水泵可输送污水、含有悬浮固体颗粒、长纤维物质及生活用废水。泵体为优质铸铁材质，介质温度不超过100℃。
2、PWF型耐腐蚀污水泵可输送带有酸性、碱性或其他腐蚀性的污水，广泛应用于化工、石油、轻工、食品、制药、酿造、环保及污水处理等行业。泵体及过流部件采用304不锈钢材质制造，介质温度不高于100℃。

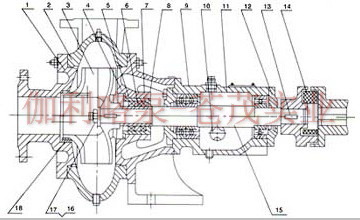

【PW型卧式污水泵】结构图：
| | 1 | 泵盖 | 10 | 油标 |
| 2 | 泵体 | 11 | 轴承箱 | |
| 3 | 叶轮 | 12 | 轴承盖 | |
| 4 | 轴封体 | 13 | 平键 | |
| 5 | 轴封盒 | 14 | 弹性圈 | |
| 6 | 垫圈 | 15 | 轴 | |
| 7 | 轴套(4PW无) | 16 | 螺母 | |
| 8 | 油封 | 17 | 垫圈 | |
| 9 | 轴套 | 18 | 密封环 |
【PW型卧式污水泵】性能曲线：
| 序号 | 型??号 | 流量 | 扬程 | 转速 | 功率(kW) | ||
| m3/h | L/s | 轴功率 | 功率 | ||||
| 1 | 50PW-65 50PWF-65 | 14.5 | 4 | 16 | 1440 | 2.47 | 4 |
| 2 | 50PW-65 50PWF-65 | 25 | 6.94 | 32 | 2900 | 3.35 | 4 |
| 3 | 80PW-100 80PWF-100 | 56 | 15.5 | 13.5 | 1440 | 4.1 | 5.5 |
| 4 | 80PW-100 80PWF-100 | 90 | 25 | 26 | 2900 | 7 | 11 |
| 5 | 100PW-125 100PWF-125 | 100 | 27.8 | 12.5 | 1440 | 5.7 | 7.5 |
| 6 | 21/2PW | 60 | 16.6 | 9.5 | 1440 | 2.5 | 4 |
| 7 | 21/2PW | 90 | 25 | 26 | 2920 | 11 | 15 |
| 8 | 21/2PW | 90 | 25 | 43 | 2940 | 17 | 22 |
| 9 | 4PW | 100 | 27.8 | 11 | 960 | 4.7 | 7.5 |
| 10 | 4PW | 160 | 44.4 | 25.5 | 1460 | 18 | 30 |
| 11 | 6PW | 300 | 83.3 | 14 | 980 | 17 | 30 |
| 12 | 6PW | 350 | 97 | 27 | 1450 | 42 | 55 |
| 13 | 8PW | 500 | 139 | 13 | 730 | 29 | 45 |
| 14 | 8PW | 550 | 153 | 25 | 980 | 59.5 | 75 |
| 15 | 10PW | 800 | 222 | 13.5 | 730 | 40.2 | 75 |
| 16 | 10PW | 1000 | 278 | 25 | 980 | 92 | 132 |

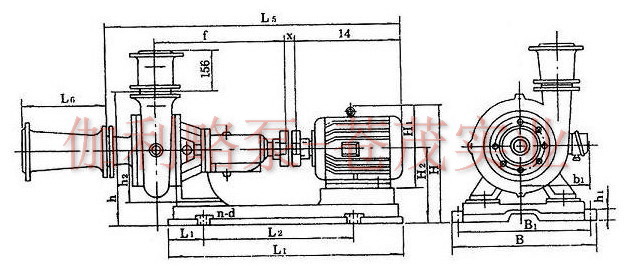

【PW型卧式污水泵】安装尺寸图：
| 泵型号 | 底座型号 | 电机 号 | 外型及安装尺寸 | ||||||||||||||||||
| L1 | L2 | L | B1 | B | H1 | H2 | h | H1 | H2 | H | B1 | a | f | X | L4 | L5 | N-d | L6 | |||
| 21/2PW | 21/2PW-y112M-4 | y112M-4 | 125 | 534 | 779 | 385 | 445 | 35 | 180 | 470 | 265 | 270 | 423 | 190 | 160 | 411 | 17 | 4-Φ24 | 350 | ||
| 21/2PW-y160M-4 | y160M-4 | 155 | 575 | 885 | 430 | 490 | 385 | 495 | 255 | 4-Φ24 | |||||||||||
| 21/2PW-y180M-4 | y180M-4 | 122 | 700 | 942 | 420 | 480 | 40 | 490 | 430 | 290 | 540 | 285 | 4-Φ24 | ||||||||
| 4PW | 4PW-y160M-6 | y160M-6 | 145 | 590 | 890 | 430 | 490 | 40 | 180 | 586 | 385 | 280 | 505 | 255 | 214 | 444.5 | 16 | 4-Φ24 | 400 | ||
| 4PW-y200l1-4 | y200l1-4 | 145 | 670 | 1025 | 536 | 596 | 600 | 475 | 300 | 575 | 310 | 4-Φ24 | |||||||||
【PW型卧式污水泵】安装：
1) 清除底座油戚及污垢，把底座放在地基上。
2) 用水平仪检查底座水平，允许用锲铁找平。
3) 用水泥浇灌底座和地脚螺栓孔眼。
4) 水泥干涸后，检查底座和地脚螺栓是否松动，合适后拧紧螺母，重新检查水平。
5) 清理底座的支持平面及水泵和电机脚平面，然后把泵与电机装上底座。
6) 检查水平与电机中心是否一致，不一致可用薄铁片调整使其同心（薄铁片不得多于3片），联轴器间应留有2-3mm间隙。
测量联轴器外园上、下、左、右其差值不得超过0.1mm，两联轴器端面间咪在园周上最大与最小间隙差不得超过0.3mm,泵外形及安装尺寸见图4表5.
【PW型卧式污水泵】装配与拆卸：
先检查各另、部件有无存在影响装配的缺陷，然后将其擦洗干净后，方可进行装配。
1、准备好纸垫、丝堵、管堵并分别将其装到各相应部件上。
2、将密封环、轴封盒、油标和油孔盖、毛毡囤分别装入泵盖、轴承体、轴承箱、轴承盖上。
3、先将轴承装入轴两端，一起装入轴承箱，然后装上轴承压盖。
4、依次装上轴承体、轴承(4PW无)油封圏及垫圈、叶轮、垫片和叶轮螺母并拧紧，然后装上泵体和泵盖。
拆卸与装配须序相反。
【PW型卧式污水泵】注意事项：
1) 泵进出口水管应设支承，不得以泵体作支承：
2) 出口水管路应装设闸阀；
在泵吸入管路进口处应装设一般性拦污栅、防止较大的石块等物吸入泵内打坏叶片。
【PW型卧式污水泵】起动、停止和运转：
1、起动
1）检查轴承箱内是否已加油、油位是否正常油位线。
2）检查电机旋转方向是否与泵的旋转方向一致。
3）关闭吐出口闸阀及压力表旋塞，同时经泵体上部螺孔，向泵的吸水管内灌水。
4）启动电机、并打开压力表旋塞。
5）待水泵达正常转速工作、压力表显示相应压力时，打开真空表旋塞并逐渐打开排水管路上的闸阀到需要为止。
2、停止
1) 先慢慢关闭出水管路闸阀，然后切断电源。
2) 若遇冰冻季节，停机后，打开泵体下部的四方螺塞，放空存水，以免冻裂。
3) 若长期不用，则各部件应拆开擦净，并在滑动面涂上防锈油，妥善保存。
3、运转
1) 在泵运转过程中，必须注意观察仪表、轴承发热情况，填料漏水及泵的振动、杂音等情况是否正常，如发现异常应及时处理。
2) 轴承最高温度不得超过75℃。
3) 轴承油应保持在正常油位线，不能过高或过低，过低应及时加油。
4) 密封环与叶轮的配合间隙，大于以下规定值时应更换新的密封环。
吸水口直径≤100mm时，直径方向总间隙≥1.5mm时
吸水口直径>100mm时，直径方向总间咪≥2mm时
【PW型卧式污水泵】故障原因与排除方法：
| 故障 | 原因 | 解决方法 |
| 1、水泵不吸水，压力表及真空表指针剧烈跳动。 | 注入水泵的水不够，进水管路漏气。 | 继续注水、设法堵塞漏气处。 |
| 2、流量减少或扬程下降。 | 1)水泵或进出水管阻塞。 2)密封环或叶轮磨损严重。 3)转速低于规定值。 | 1)清洗泵或管路。 2)更换损坏的另件。 3)调整至额定转速。 |
| 3、水泵轴功率过大 | 1)流量超过使用范围 2)发生机械摩擦。 | 1)调整流量在规定范围内运行。 2)检查磨损原因加以消除。 |
| 4、水泵内部声音反常，水泵吸不上水或泵振动。 | 1)泵吸水高度太高，吸水管阻力过大或流量水太大。 2)吸水管路漏气。 3)泵与电机轴不同心。 4)有些部件螺钉松动。 | 1)降低吸水髙度，减少吸水管路阻力，或调整出水闬阀以减少流量。 2)消除漏气。 3)调整果与电机轴同心。 4)拧紧螺钉。 |
| 5、轴承过热。 | 1)润滑油过多或不足，或变质。 2)泵轴与电机轴不同心。 | 1)加油或换油。 2)调整泵与电机轴同心。 |
