类型	螺杆泵
材质	不锈钢
驱动方式	电动
性能	变频
用途	管道泵
输送介质	水、油、污水、浆
泵轴位置	卧式、立式
叶轮数目	单级
流量	1~600（m3/h）
扬程	1~200（m）
转速	2900（rpm）
吸入口径	15~300（mm）
排出口径	15~300（mm）
效率	99
输出流量	1~300
电压	220/380（V）
功率	1~90（kw）
规格	SRH-100单级304材质,SRH-130单级304材质
排出压力	1~100
吸程	1~9
适用范围	管道冲洗
类别	管线乳化机
适用场所	工业生产用
适用物料	食品
效果	高剪切乳化机
装置方式	固定式
品牌	Galileo/伽利略
型号	ZB3A
料筒形状	锥形

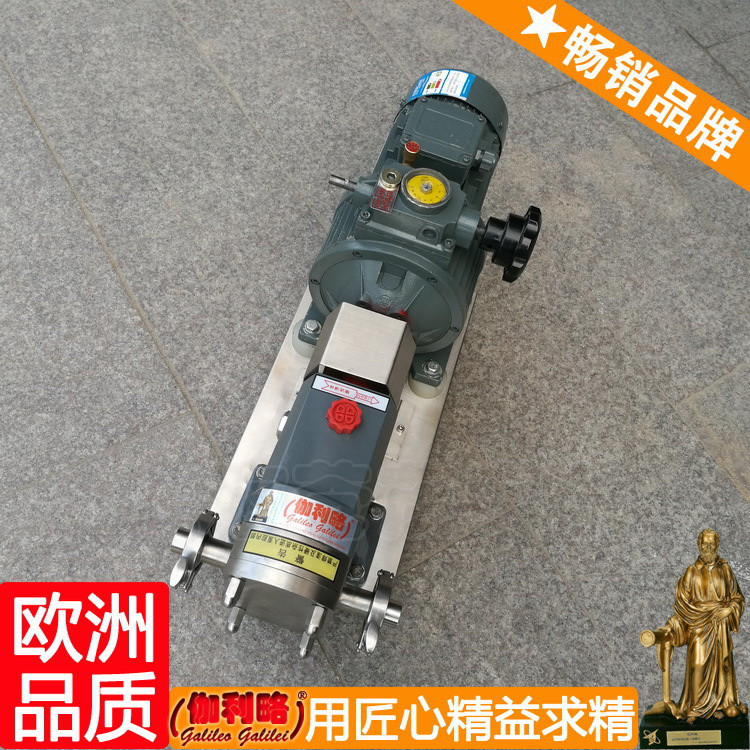

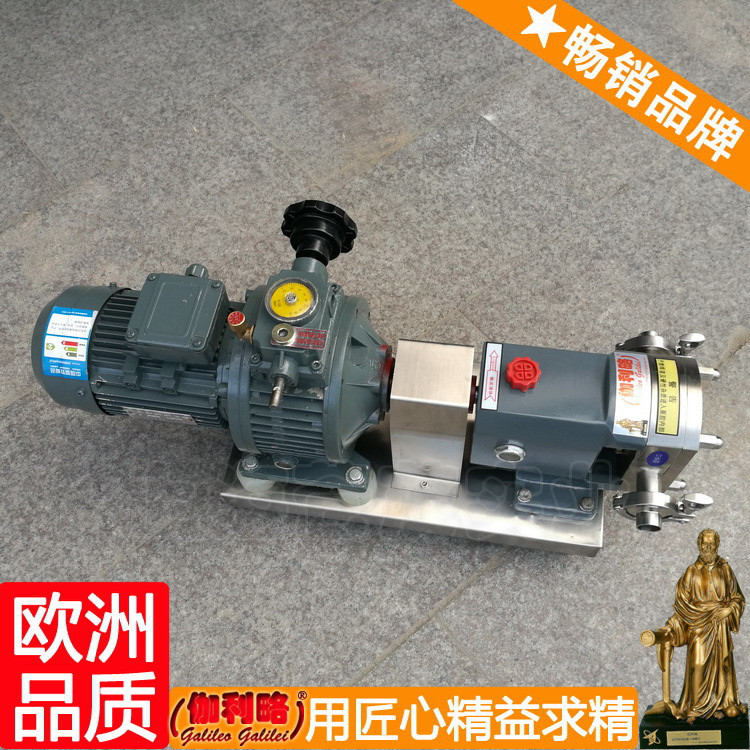

ZB3A卫生级转子泵简介：
ZB3A系刊卫生级凸轮转子泵属容积式泵，输送流量可以较精确的控制也可方便地制成变量泵。此泵的转
速很低．一般在200rpm至600rpm之间，被辅送的物料被平稳地输出而其成份不会受到破坏。可用于
输送粘度很高的物质也可以方便地制成辅出压力较高的品种。

ZB3A卫生级凸轮转子泵技术参数：

型号	（L）	转速(r)	对应流(L)	功率kw
ZB3A-3	3	200~500	300~800	0.55
ZB3A-6	6	200~500	650~1600	0.75
ZB3A-8	8	200~500	850~2160	1.5
ZB3A-12	12	200~500	1300~3200	2.2
ZB3A-20	20	200~500	2100~5400	3
ZB3A-30	30	200~500	3200~6500	4
ZB3A-36	36	200~400	3800~7600	4
ZB3A-52	52	200~400	5600~11000	5.5
ZB3A-66	66	200~400	7100~14000	7.5
ZB3A-78	78	200~400	9000~18000	7.5
ZB3A-100	100	200~400	11000~21600	11
ZB3A-135	135	200~400	15000~30000	11
ZB3A-160	160	200~400	17000~34000	15
ZB3A-200	200	200~400	21600~43000	18.5
ZB3A-300	300	200~400	31600~63000	22

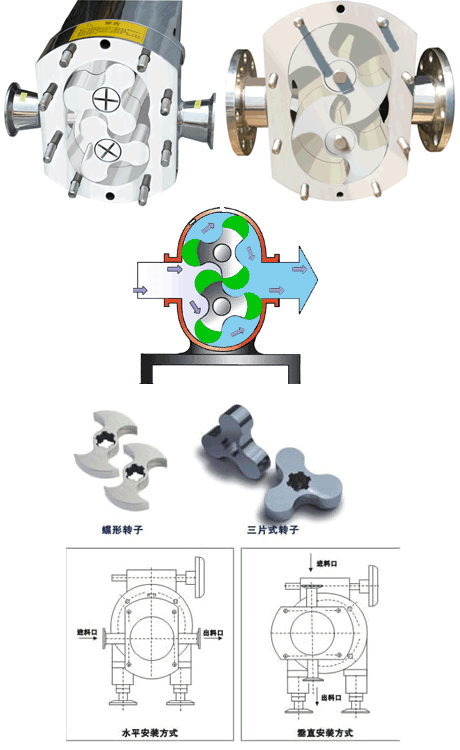

ZB3A卫生级凸轮转子泵工作原理：

卫生级凸轮转子泵依靠依靠两同步反向转动的转子(齿数为2-4)在旋转过程中于进口处产生吸力(真空度)，从而吸入所要输送的物料。两转子将转子室分隔成几个小空间，并按a→b→c→d的次序运转。运转至位置a时，只有I室中充满介质; 到位置b时，B室中封闭了部分介质; 到位置c时，A室中也封闭了介质; 到位置d时，A、B室与Ⅱ室相通，介质即被输送至出料口。如此循环往复，介质(物料)即被源源不断地输送出。

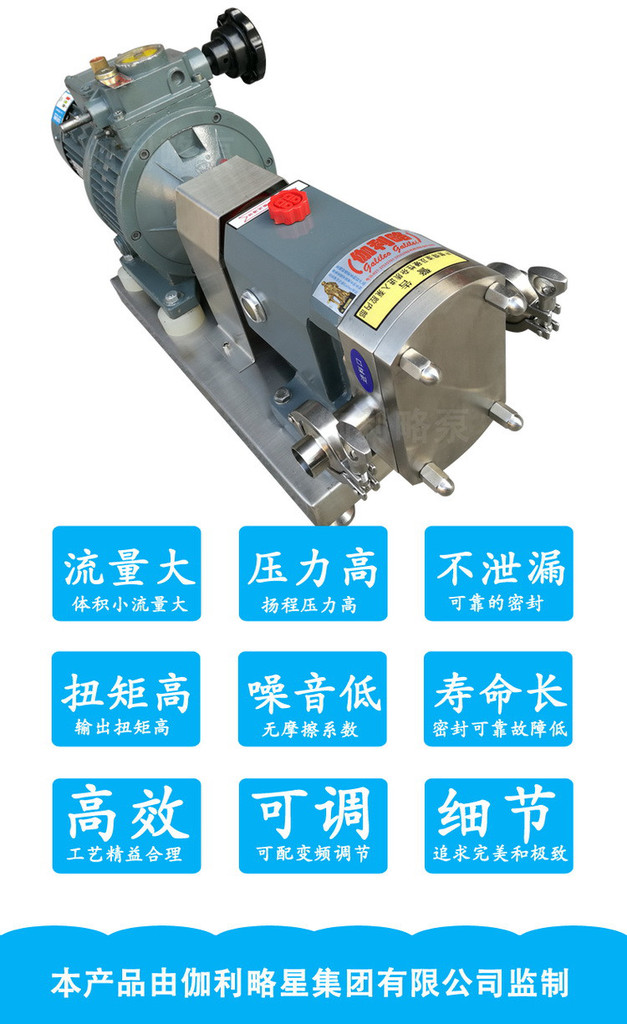

ZB3A卫生级凸轮转子泵产品特点：
。转子与转子，转子与泵体之间保持一定间隙、无摩擦系数，使用寿命长
。装拆简单，维护，清洗方便，易损件少。
。高效节能，故障率低，密封可靠，噪音低。
。采用特种材料后，可输送污泥，污水等曾有固体颗粒的介质。
。可输送介质粘度为《200万CP，以厦台固量60%的浆料。
。配置变频器后，可以随意调节流量，井可作一般计量泵试用。
。根据用户连接要求，可选配法兰式，螺口式，卡箍式。
。可输送气、液、固相混台物科。
。保温冷却泵采用内置式结构，导热性好。
。移动式泵可以吸取各种桶装物料，吸入真空度选0.08Mpa。
。根据用户要求可在泵头配置卫生级安全阀。

ZB3A卫生级凸轮转子泵传动的选择：

。电机+定整比减速器：这样的传动方式简单，转子的转速恒定，也就是决定了流量的不可调性。
。电机+机械摩擦式无圾变速器·这种变速器的变速靠手动调节来实现，其特点是安全可靠，扭距大·流
  星无极可调，缺点是非自动调节，较麻烦，调速在运转过程中进行，不得在停机状态下调速，其使用
  维护参照制造商的使用说明书。
。变频电机+变频器，这种方式可实现转速的自动调节，亦即实现了流量的无缎调理。其优点是自动化程
  度高，低速扭距较大，缺点是变频器的价格较高，其使用维护参照制造商的使用说明书。
。该系列凸轮转子采广泛应用于石油化工、精细化工、日用化工、制药、食品、环保、造纸、浩料、冶金
  等行业，在替代进口嘉的应用过程中得到了用户的一致好评。

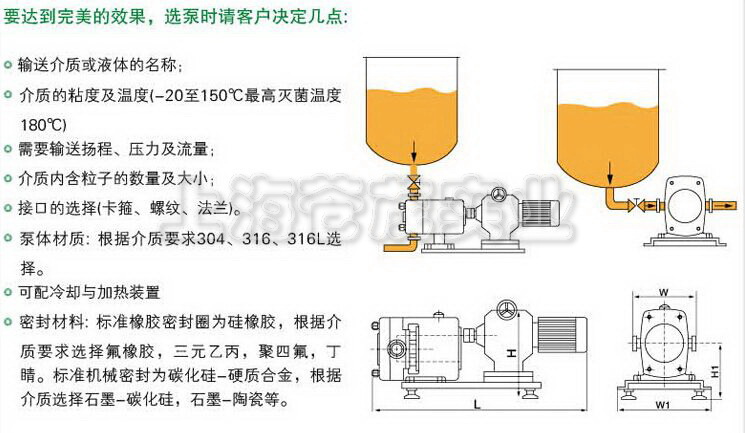

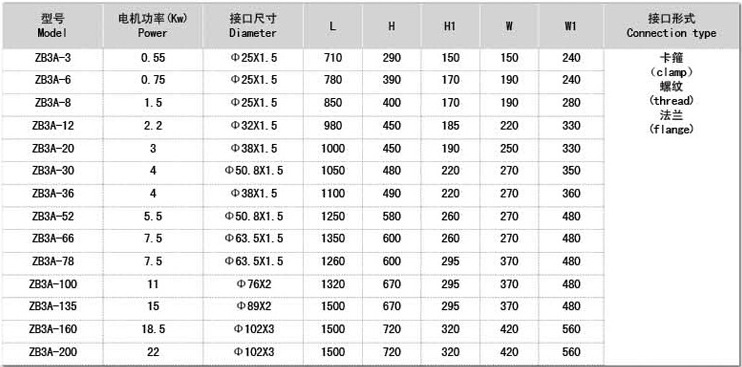

ZB3A卫生级凸轮转子泵外形尺寸：

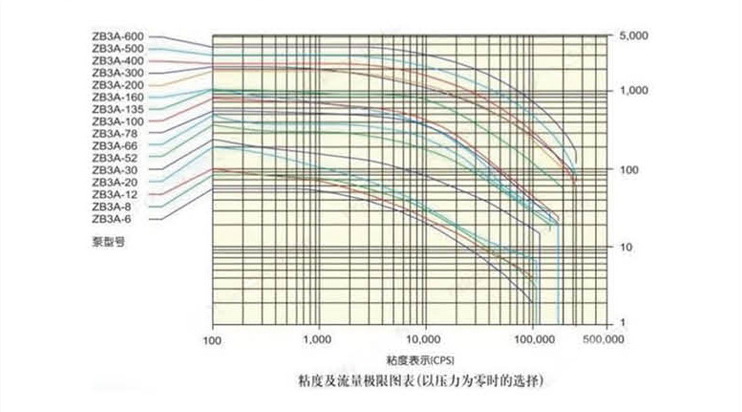

ZB3A卫生级凸轮转子泵极限图表：

ZB3A卫生级凸轮转子泵分解图：







木箱、泡沫或纸箱包装，因本泵属于重物只能发物流（需到物流站自提），其它疑问请联系我们。

上海苍茂实业为一般纳税人，能开17%增值税专用发票及增值税，如需开票请联系客服。

售后服务承诺
1.产品提供免费维修一年，免费维保期间内如发生非人为原因引起的损坏（不可抗力原因除外），上海苍茂实业将及时免费更换和修理。
2.产品实行终身包修，免费保修期满后买方如委托上海苍茂实业进行维护保养，上海苍茂实业将对设备进行维护更换件（出厂价），并详细列出维保内容。
3.上海苍茂实业本着以客户利益为第一，想客户所想、急客户所急，尽己所能满足客户的要求，做好售后服务。
产品品质承诺
1.上海苍茂实业对产品的质量及交货期负责，产品交货之日起质保期为一年（易损件三个月），终身维护。对于产品质量引起的后果，上海苍茂实业承担相应的责任。如因操作不当引起的后果，上海苍茂实业将以最低成本价对设备进行维护。
2.对所有分供方都进行考察、评审，所有产品的采购都只在合格分供方进行。对分供方所提供的原材料、外购件、外协件都需经过严格复查，检验合格后方准入库；
3.产品制造严格执行“双三检”制度，不合格零件不转序、不装配、不出厂；

 FragmentWelcome to consult...COP），其商业开发已经初步开始，市场前景极为广阔。
1 引言
二氧化碳作为制冷工质具有一些独特的优势：对环境无害的自然界天然存在的物质（ODP=0，GWP=1）；优良的经济性，且无回收问题；良好的安全性和化学稳定性，二氧化碳安全无毒，不可燃，适应各种润滑油及常用机械零部件材料，即便在高温下也不分解产生有害气体；具有与制冷循环和设备相适应的热力学性质，二氧化碳的蒸发潜热较大，单位容积制冷量相当高；具有良好的输运和传热性质，二氧化碳优良的流动和传热特性，可显著减小压缩机与系统的尺寸，使整个系统非常紧凑。由于二氧化碳的临界温度很低（304.21K），因此二氧化碳的放热过程不是在两相区冷凝，而是在接近或超过临界点的区域的气体冷却器中放热。在二氧化碳跨监界制冷循环中，其放热过程为变温过程，有较大的温度滑移。这种温度滑移正好与所需的变温热源相匹配，是一种特殊的劳伦兹循环，当用于热泵循环时，有较高的放热系统，如图1所示。在超临界压力下，二氧化碳无饱和状态，温度和压力彼此独立，能够实现满足实际需要的多种控制策略。当蒸发温度、气体冷却器出口温度保持恒定时，随着高压侧压力的变化，循环系统的COP存在最大值，通过优化调节可节省压缩功。与常规制冷剂相比，二氧化碳跨临界循环的压缩比较小，约为2.5~3.0，可以提高压缩机的运行效率，从而提高系统的性能系数。所以前国际制冷学生主席G.Lorentzen[1]认为二氧化碳是无可取代的制冷工质，并提出跨临界循环理论，指出其可望在热泵领域发挥重要作用。（见图1）

二氧化碳热泵热水器的热力学分析
在世界大多数家庭的能量需求中，约有1/4~1/3来源于对热水的需求。日本在过去30年中，家庭对热水的需求量逐年上升，到1999年家用热水耗能已占家庭总耗能的34%[2]。因为在日最高温度低于0℃的寒冷地区，传统空气源热泵的制热量和效率随环境温度的降低下降很快，热泵的使用受到限制，主要应用燃油和电热热水器。由于二氧化碳热泵热水器的低温性能良好，因此开发二氧化碳热泵热水器市场前景广阔，意义重大。
2 日本家用二氧化碳热泵热水器的研究开发现状
在日本，二氧化碳热泵热水器以其良好的节能生态性能赢得了“EcoCute（生态精灵）”的称号。从2001年投放市场以来，销售量稳步上升。由于它价格较贵（超过5000美元），从2002年10月开始采用政府补贴的办法促进销售。2003年日本二氧化碳热泵热水器的产销量为7万套，预计到2010年将达到近50万套，市场发展十分迅速。根据制热量、水箱容量和地区适应性的不同，现今日本市场上有16种不同类型的二氧化碳热泵热水器[3]。（见图2）

日本二氧化碳热泵热水器的市场预测
日本电力工业中央研究院（CRIEPI）与东京电力公司（TEPCO）及DENSO公司的M.Saikawa，K.Hashimoto，K.Kusakari等人[4]合作于1998年9月开始进行二氧化碳热泵热水器的基础理论研究，通过对其进行的性能计算及相应的循环特性理论分析，得出二氧化碳热泵热水器的性能高于传统工质热磁的结论。1999年，M.Saikawa，K.Hashimoto，K.Kusakari等人建起了二氧化碳热泵热水器（8035100cm）原型机实验台。原型机的额定供热功率为4.5kW，所用压缩机为直流变频电动机驱动的半封闭涡旋压缩机，所用的膨胀阀由针阀和步进电机组成，可以将膨胀阀由关闭到完全打开分为400级，便于对膨胀阀开度的控制。在对原型机的性能测试中分别测了膨胀阀开度对系统性能的影响和膨胀阀开度对气体冷却器温度随供热量的变化轮廓的影响。空气热源的温度选取东京冬季23点到7点的平均温度值，这8个小时为用电低峰期，自来水温度8.3℃，热水温度65℃，结果表明：随膨胀阀开度的增大（80~160级），压缩机出口压力下降，供热量下降，输入电功率下降，COP逐渐上升，膨胀阀开度增大到110级后趋于常数，约为2.7。膨胀阀的开度分别调为（90、110、149）级以进行对比，气体冷却器中二氧化碳出口处与水入口处的温差由小变大，二氧化碳随供热量变化的温度曲线拐点处温度与水的温度差由大变小，因为此时压缩机出口处的压力由高变低。2000年，他们又对原型机进行了改进，并在DENSO人工环境实验室按照东说冬季工况进行了测试。改进型二氧化碳热泵热水器：热泵单元（813164cm），热水箱单元（9540130cm，200litters）。测试参数如下：空气热源温度3.3℃，自来水温度7.2℃，热水温度88.1℃，水流率0.783L/min，二氧化碳压缩机的出口压力11.6MPa，入口压力2.9MPa，二氧化碳质流率56.7kg/h，供热功率4.44kW，压缩机所耗电功率1.59kW，则COP为2.79。可见改进型二氧化碳热泵热水器的性能系数比原来提高了不少。他们还在TEPCO（东京电力公司）对改进型二氧化碳热泵热水器的全年平均性能系数进行了测算，结果表明包括风扇和水泵耗功在内的全年系统平均COP值仍可高达3.0，而且改进型系统在外界空气热源为零下20℃时，系统仍可提供高达90℃的热水。他们认为虽然该系统还需在细节上进行完善，但是技术开发已基本可以结束，市场前景广阔。2001年1月再次进行了改进，并且已于2002年推向市场，其外形如图3、4所示。
　　日本三洋电器公司研发总部生态能源系统研究中心的HiroshiMukaiyama等人[5]研制了一台供热功率为4kW的家用二氧化碳热泵热水器。他们采用带20~120Hz的变频电动机的双级滚动活塞压缩机，较有特色。室外热交换器因为要承受较高的压力，故采用外径7.0mm，壁厚0.8mm内壁光滑的铜管。为防止除霜后的水重新结冰，将从气体冷却器出来的高压工质通到室外蒸发器的底部，即使在日本较冷的地区（Hokkaido）测试也没有发现有重结冰现象发生。他们[6]在恒温室中对该系统在不同温度、湿度的性能进行了测试。计算结果表明二氧化碳热泵热水器总有效温室效应指数（TWEI）比其它方式的热水器降低了近一半。在考虑供水泵和室外风扇耗功的情况下，系统年均供热COP随气体冷却器中热水出口温度的升高而下降，本文作者根据其实验结果拟合出公式：COPh=-0.0325t+5.632,t=[65℃~95℃]。
二氧化碳热泵热水器分析(二)
　　2002年，日本大金公司[7]推出了采用单级摆动转子式压缩机的二氧化碳热泵热水器（见图6）。系统额定耗功1.21kW，蒸发器置于室外，可提供65~90℃的热水，储水箱容量为300升/370升，其额定制热量4.5kW，标准状况下（室外空气温度16℃/12℃，进水温度17℃，出水65℃）COP可达3.72，噪声45分贝。同期，松下也推出了自己的水箱容量为370升的二氧化碳热泵热水器。（见图6）

　　日本东京大学环境研究所JianfengWang和EijiHihara[8]对二氧化碳热泵热水器建立了住址模型并与R22热泵热水器进行了对比运算。仿真结果表明：二氧化碳热泵热水器的COP小于R22热泵热水器；当带有内部热交换器时，将达到与R22热泵热水器相当的水平，但是压缩机出口温度将会明显上升，最优冷凝压力下的供热量也会明显下降。由于其仿真的结果未经实验验证，该模型尚有待进一步完善。
二氧化碳
热泵热水器的问题与对策二氧化碳热泵热水器所面临的问题主要在于继续提高效率和不断降低成本。技术进步与工业化批量生产是降低成本的主要动力，而效率的提高则只能依赖于技术的进步。目前来说，二氧化碳热泵热水器提高效率的主要途径有以下几条：
　　① 新型高效二氧化碳压缩机的开发与改进。例如，以日本三洋公司开发的双级滚动活塞压缩机为代表的双级压缩机使结构更紧凑，系统布置更灵活，而且双级压缩会减小压差，减小泄露和机械损失，能够显著地提高系统效率和压缩机的效率，将是未来压缩机发展的一个方向（见图5）。另外日本DENSO公司和Daikin公司等也在努力开发新型高效二氧化碳压缩机。（见图5）

sanyo 双级滚动转子式压缩机
② 膨胀压缩机的研制。在二氧化碳跨临界循环中，降低膨胀部分的损失，是解决效率的有效途径。利用膨胀机的输出功率驱动压缩机完成压缩过程，使膨胀机与压缩机组成一体而形成膨胀压缩机，这种膨胀压缩机将成为二氧化碳循环中特有的组成部分。
　③ 高效二氧化碳跨临界循环换热器的研制。例如日本三洋公司开发的防止重结冰的新型换热器。
　④ 合理利用低品味能源或可再生能源并探讨热水供应与其它供热方式的耦合问题。
⑤ 二氧化碳热泵热水器先进控制方式的研究。
结论
二氧化碳热泵热水器与传统燃气热水器相比具有低能耗（一般可节能约30%），对环境友好的优点；与传统热泵热水器相比具有供热水温度范围大，能提供高温热水的优点。将二氧化碳热泵与储水箱组合可以利用夜间低谷电，提高系统经济性。若将二氧化碳热泵热水器与蓄热系统组合，可使储水箱体积减小，则整个系统更为小巧轻便。开发适于二氧化碳热泵热水器的高效压缩机和耐用高压的高效换热器以及完善的控制策略将是以后二氧化碳热泵热水器研究的三大重点。相信随着技术的不断进步，二氧化碳热泵热水器将会以其特有的优势成为21世纪热水器市场上最为耀眼的明星。
