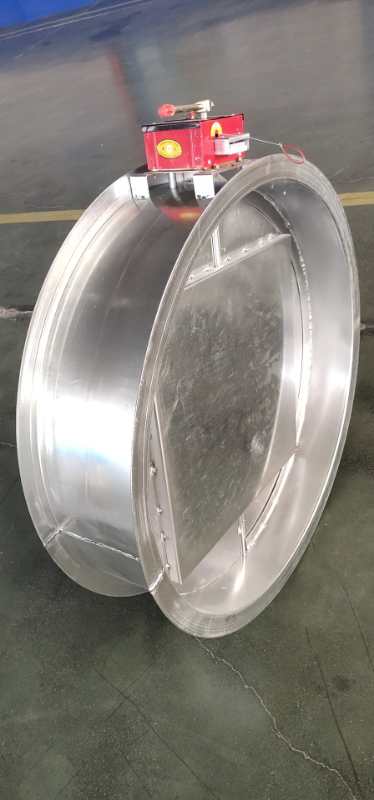

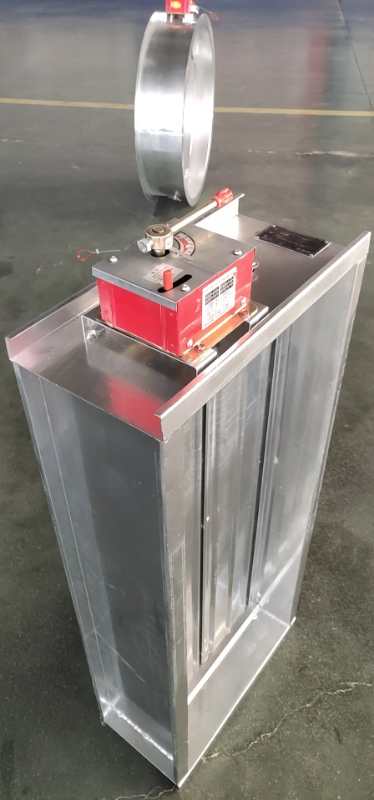

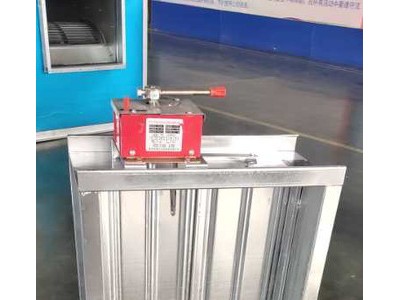

排烟防火阀

适用：排烟防火阀一般安装在有排烟防火需求的风管上。平时常开，当烟温度到280°时阀门自动关闭，手动复位，起到排烟防火的作用。

性能：1.电讯号DC24V±2.4V将阀门关闭

2. 手动可使阀门打开

3. 手动复位

4. 温度达到280°时阀门关闭

5. 阀门动作后输出电讯号，根据用户需求可以与其他设备联锁。主要技术参数：熔断器动作：280°   阀门耐火等级1.5h    全开时阻力系数＜0.5     控制电压：DC24V

动作电流：≤0.7A

排烟阀排烟口操作原理：

火灾发生时烟感探头发出火警信号，控制中心通DC24V电给电磁铁1，电磁铁动作通过连接片将挂钩3与叶片主轴上的棘爪6脱开，叶片在拉簧的作用下迅速打开，阀门打开的同时主轴上的压片压合微动开关5的触点输出阀门开启信号，双微动开关亦可联动其他设备，也可手动拉绳使挂钩6与叶片主轴棘爪7脱开，叶片在拉簧拉力作用下迅速打开。复位时将主轴上复位手柄按逆时针旋转，使棘爪7与挂钩6 啮合复位完毕。

排烟阀排烟口系列产品安装方法及注意事项

电器线路及控制缆绳应采用Dg20的普通塑料管为保护套管。控制缆绳套管的弯曲半径不宜小于250mm，弯曲一般不多于3处，缆绳长度一般不大于6m，若长度超过6m时应在订货时说明。按照排烟阀（口）至远距离操作机构的相对位置实际距离敷设好套管，套管一端应紧挨排烟阀（口），另一端应紧挨远距离操作机构，然后将缆绳穿入套管。将揽绳一端穿进阀体上动作机构内，并将它拴在钢丝绳轴上，用钢丝绳夹固定，减去多余的钢索，缆绳另一端穿进远距离操作机构绕在卷筒上，至少绕三圈。将多余的缆绳剪
