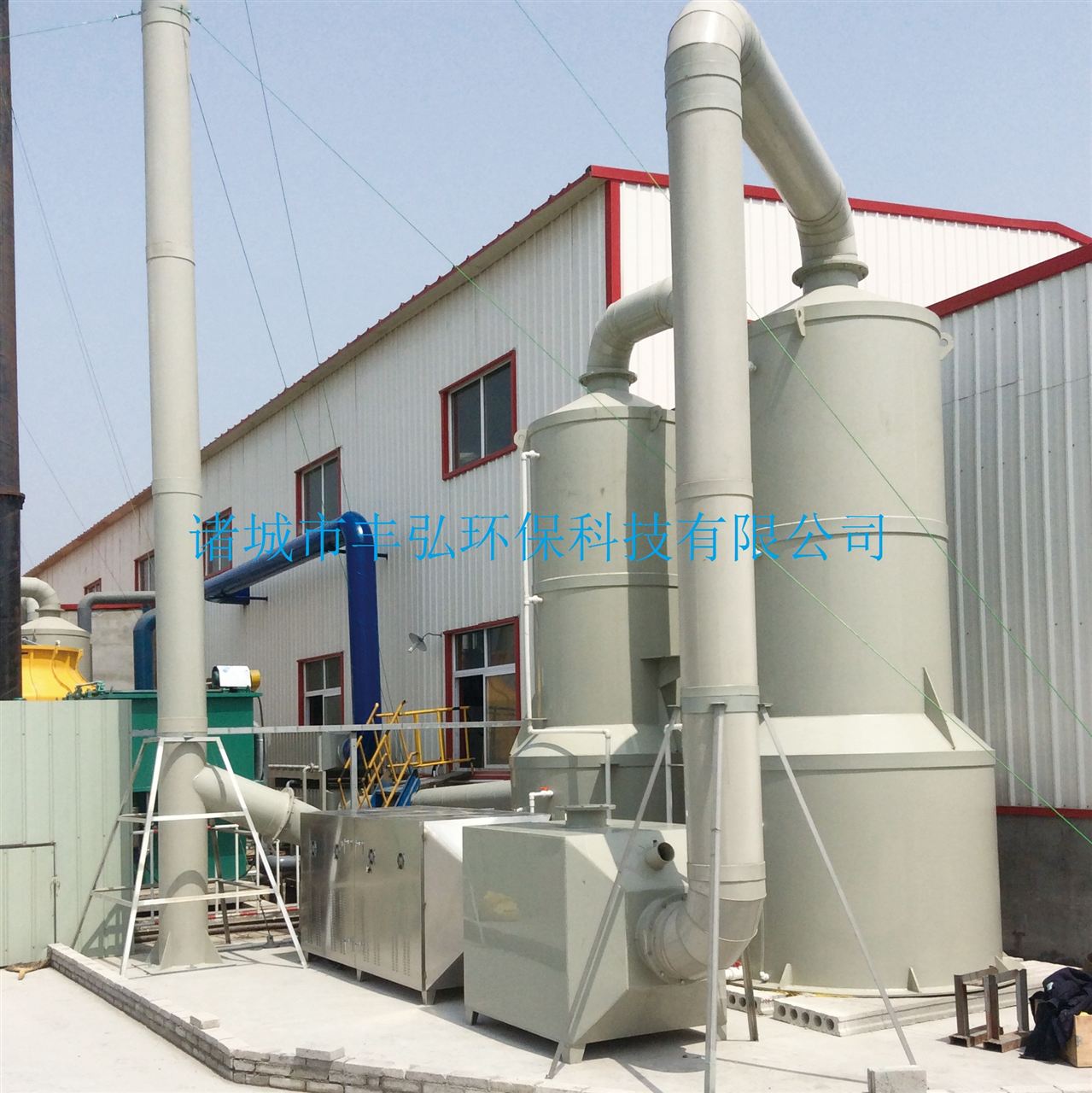

废气通过管道收集进入干式漆雾过滤器，通过干式漆雾过滤器对漆雾进行物理拦截，过滤棉对漆雾进行有效捕捉后，废气进入UV光解净化设备，通过采用UV-D波段内的真空紫外线和光触媒粒子，破坏有机废气分子的化学键，使之裂解形成游离状态的原子基团，同时通过裂解混合空气中的氧气，使之形成游离的氧原子结合生成臭氧。具有强氧化性的臭氧与有机废气分子被裂解生成的原子发生氧化反应，形成二氧化碳、水和微量低分子无害化合物。再通过吸附综合处理系统，进行吸附和除臭氧处理后达标排放。

zui终经风机引至排放管道达标排放。

净化后废气排放管道和风机要求

   为达到净化效果，废气排气管道离地面总长度需15米以上。在本方案

中，我公司干式漆雾过滤器、UV光解设备、吸附综合处理系统、风机、风管的设计和施工需根据客户现场实际布局设置。
