潜水排污泵耦合装置

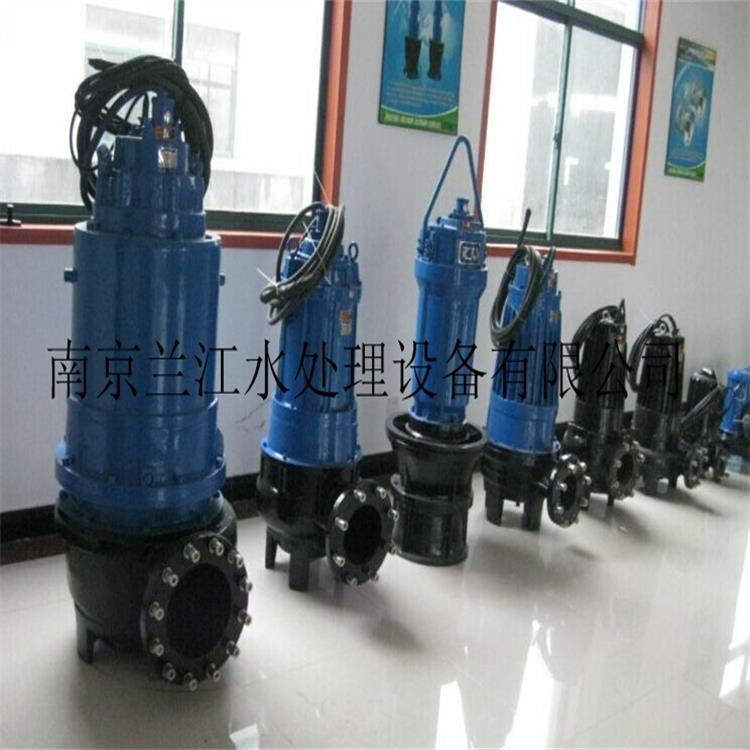

一、WQ型固定耦合式潜水排污泵产品简介

WQ型固定耦合式潜水排污泵是消化、吸收国外同类产品先进技术的基础上研制成功的，具有防缠绕、无堵塞、自动耦合、高可靠性和自动控制等优点，在排送固体颗粒及长纤维垃圾方面，具有功能。

WQ型固定耦合式潜水排污泵系列泵排出水口径为50∽600mm，流量10~7000m3/h,扬程为5∽60m,功率为1.5~315KW,通过固体颗粒直径为20~145mm。

WQ型固定耦合式潜水排污泵体积小、结构紧凑、效率高、可以根据用户要求进行水位自动控制，并备有自动保护装置及控制柜，双导轨自动安装系统等。

二、WQ型固定耦合式潜水排污泵产品结构特点

WQ型固定耦合式潜水排污泵结构紧凑，并设置了各种状态显示，保护装置，使得泵运行可靠。

1、的电缆密封设计，排除了电缆漏水的隐患。

2、定子采用F级绝缘，装有热保护元件。

3、18.5KW以上泵采用外循环水自动冷却，保证电泵在zui低水位状态下运行。

4、电机腔下底部装有浮子开关，对电机侧机械密封实施监护。

5、在泵与电机的油室上端装有油水探头，对水泵侧机械密封实施监护，一旦漏水，控制系统将报警保护。

6、波纹管式双端面机械密封，密封材料为碳化钨、碳化硅及硬质合金，防止水进入电机，保证电机可靠运转。

7、副叶轮用于平衡机械密封外部压力，防止水进入油室，从而延长电泵的使用寿命。

8、叶轮设计，大流道能够通过长纤维及污物，抗堵塞、防缠绕、过流能力强。

9、叶轮与蜗壳下端之间装有可更换的耐磨套，保持泵以*效率运行。

三、WQ型固定耦合式潜水排污泵产品使用条件

1、电机额定电压380V，频率50HZ三相交流电源。

2、输送介质温度不超过60°。

3、输送液体介质PH值为5-9。

4、输送介质中固相物容积比在百分之二以下。

5、输送介质密度小于1.2×103Kg/m3

潜水排污泵耦合装置

四、WQ型固定耦合式潜水排污泵产品用途

WQ型固定耦合式潜水排污泵主要用于市政工程、工业、建筑、宾馆、饭店等行业。用于排送带固体及各种长纤维的淤泥、废水、城市生活污水（包括有腐性、侵蚀性介质的场合）。

五、WQ型固定耦合式潜水排污泵型号意义

100WQ80-10-4

100-出水口径（mm）

WQ-固定耦合式潜水排污泵

80-流量（m3/h）

10-扬程（m）

4-功率（kw）

WQ型固定耦合式潜水排污泵的订货须知：

    请提供以下详细数据：①WQ排污泵的产品名称与型号；②WQ排污泵的口径（mm）；③WQ排污泵的扬程（m）；④WQ排污泵的流量；⑤WQ排污泵的电机功率（KW）；⑥WQ排污泵的转速（r/min）；⑦WQ排污泵的电压〔V〕；⑧WQ排污泵的吸程（m）；⑨WQ排污泵是否带附件，以便我们的为您正确选型。
