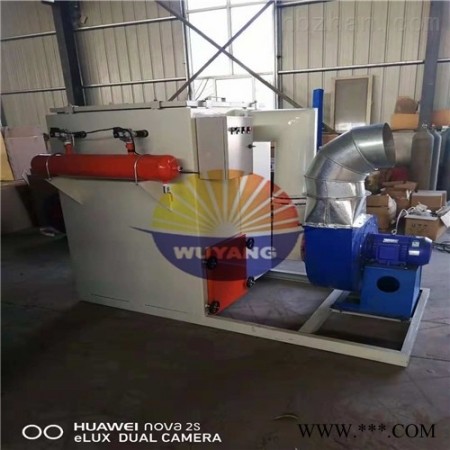

旁插脉冲扁布袋除尘器构造及工作原理
（1）构造。A型由过滤部分、振打装置、排风装置、排料器和风管,部分组成；B型由过滤部分、振打装置、排风装置和接管4部分组成。
（2）工作原理。含尘气体由吸风口（B型由灰斗）进入箱体，经布袋过滤，净气由布袋内部向右流动进入排风箱，由排风装置排出。而过滤粉尘附在布袋外壁上，使阻力上升，达到_值后，开启振打电机，实现振打清灰。
旁插脉冲扁布袋除尘器的基本技术性能参数:
| 规 格性能参数 | JBC-20 | JBC-32 | JBC-45 | |
| 过滤面积 m2 | 20 | 32 | 45 | |
| 处理风量 m3/h | 1800-2400 | 2880-3840 | 4050-5400 | |
| 过滤风速 m/min | 1.5-2 | 1.5-2 | 1.5-2 | |
| 阻力 Pa | 980 | 980 | 980 | |
| 效率 % | 99 | 99 | 99 | |
| 使用温度 ℃ | <150 | <150 | <150 | |
| 风 机 | 型 号 | 4-72-11 | 4-72-11 | 4-72-11 |
| 风量 m3/h | （1975-3640） | （2430-5408） | （4020-7420） | |
| 风压 Pa | 1245-784 | 1617-1068 | 1999-1313 | |
| 电机型号 | Y90-L-2 | Y100L-2 | Y132S1-2 | |
| 电机容量KW | 2.2 | 3 | 5.5 | |
| 振打机 | 振幅 mm | 4 | 4 | 4 |
| 电机型号 | Y90S-4 | Y90S-4 | Y90S-4 | |
| 电机容量KW | 1.1 | 1.1 | 1.1 | |
| 排料阀 | 规 格 | YJD-6200×200 | YJD-6200×200 | YJD-6200×200 |
| 电机容量KW | 0.6 | 0.6 | 0.6 |
袋式除尘器是种干式滤尘装置。它适用于捕集细小、干燥、非纤维性粉尘。滤袋采用纺织的滤布或非纺织的毡制成，利用纤维织物的过滤作用对含尘气体进行过滤，当含尘气体进入袋式除尘器后，颗粒大、比重大的粉尘，由于重力的作用沉降下来，落入灰斗，含有较细小粉尘的气体在通过滤料时，粉尘被阻留，使气体得到净化。
滤袋表面积聚了层粉尘，这层粉尘称为初层，在此以后的运动过程中，初层成了滤料的主要过滤层，依靠初层的作用，网孔较大的滤料也能获得较高的过滤效率。随着粉尘在滤料表面的积聚，除尘器的效率和阻力都相应的增加，当滤料两侧的压力差很大时，会把有些已附着在滤料上的细小尘粒挤压过去，使除尘器效率下降。另外，除尘器的阻力过高会使除尘系统的风量显著下降。因此，除尘器的阻力达到定数值后，要及时清灰。清灰时不能破坏初层，以免效率下降。
