订货号	0986
货号	0986
材质	铸铁
性能	耐磨
用途	排污泵
驱动方式	电动
输送介质	污水泵、杂质泵
泵轴位置	卧式
叶轮结构	半开式叶轮
叶轮吸入方式	单吸式
流量	108（m3/h）
叶轮数目	1
扬程	21（m）
吸入口径	125（mm）
排出口径	75（mm）
结构原理	喷射泵
级数	单级
重量	450（kg）
电压	380（V）
功率	22（kw）
规格	1PN卧式泥浆泵,2PN卧式泥浆泵,3PN卧式泥浆泵
是否跨境货源	否
品牌	森垚
型号	3PN

厂家生产加工订做各类异型水泵各种材质水泵，来图可照样订做！以**的材质赢得买家的信任！

本厂有20余年的工作经验。

工期短发货快，以质量打造市场！咨询热线：13103327191

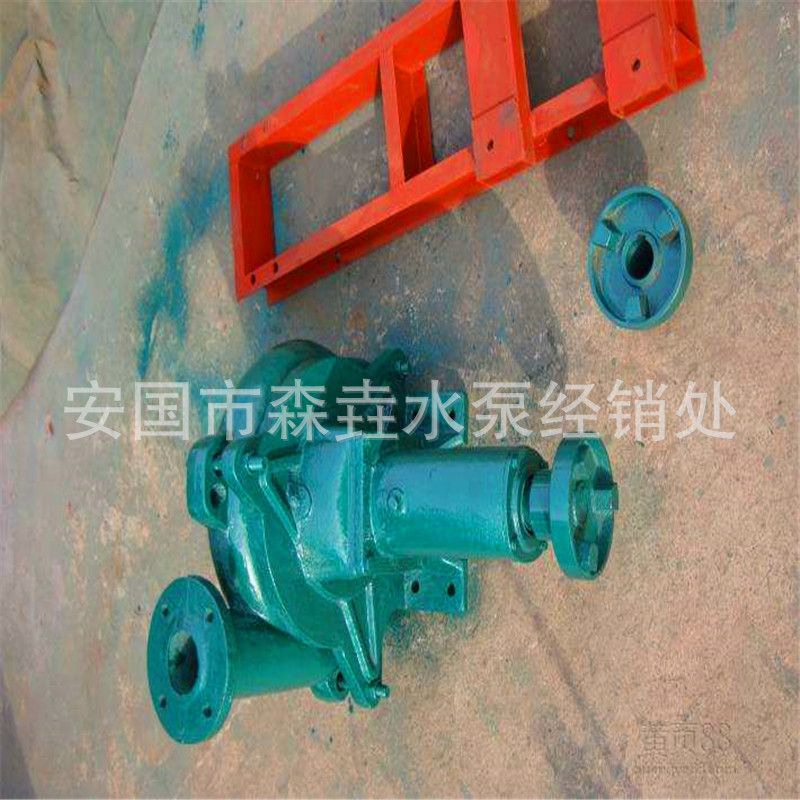

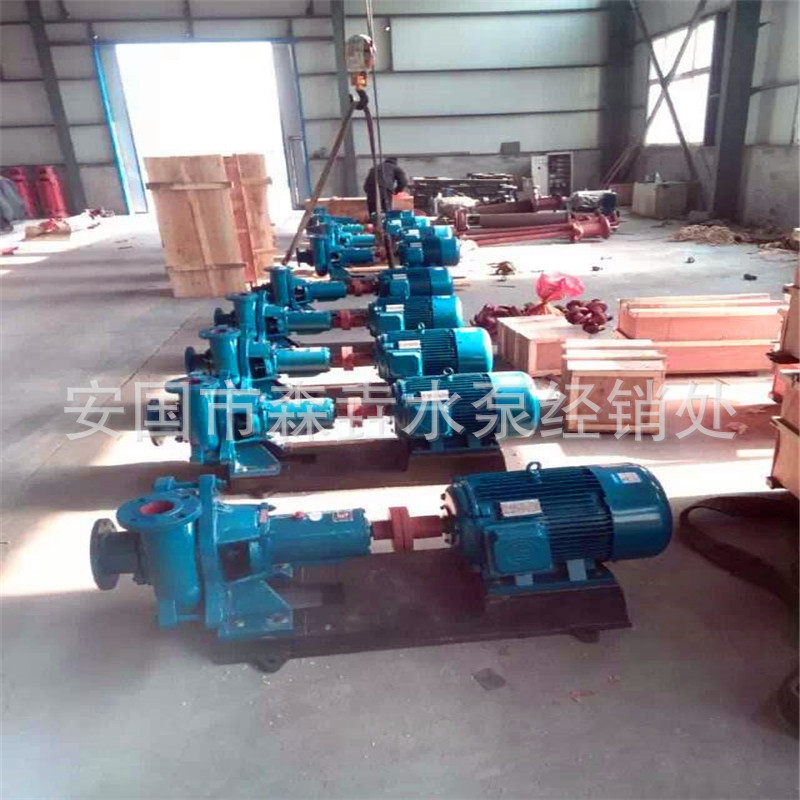

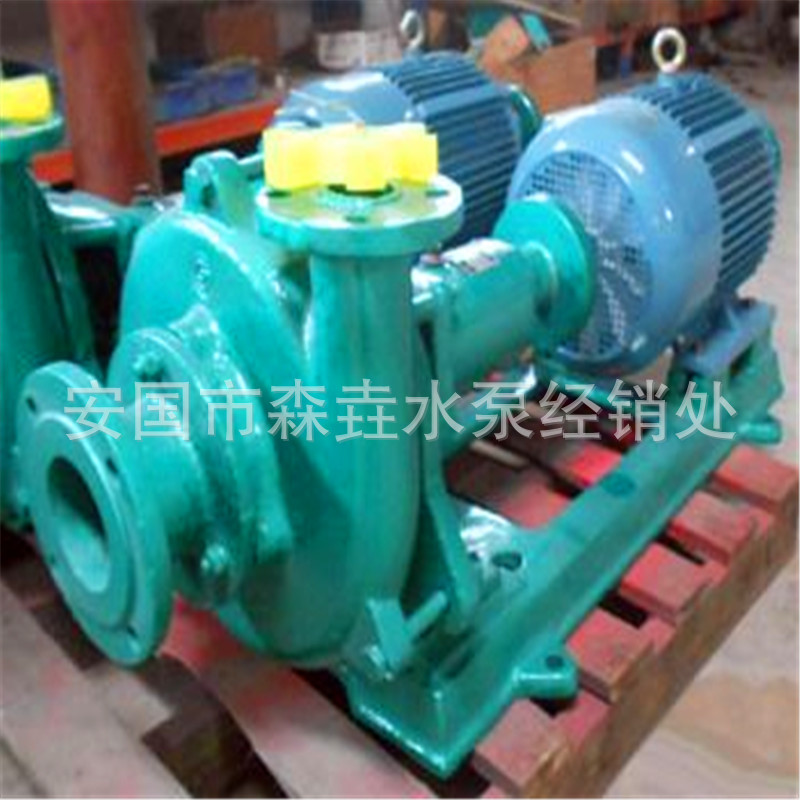

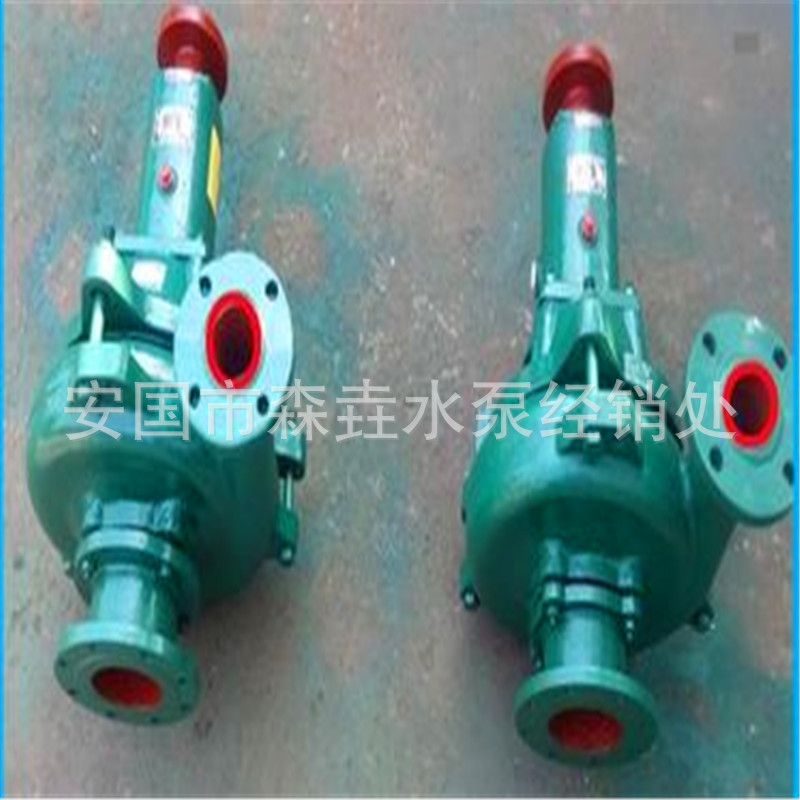

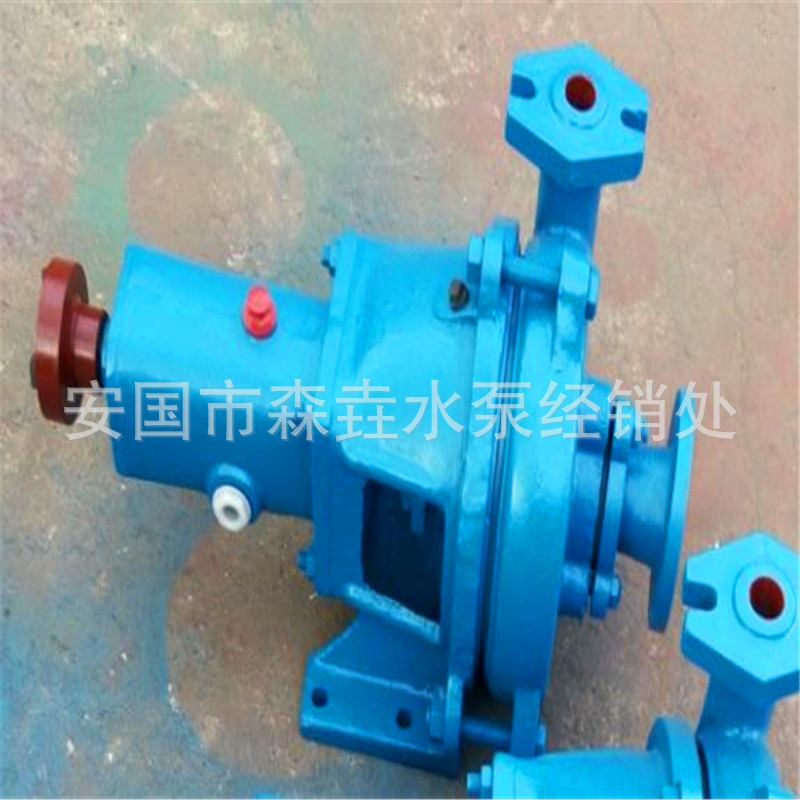

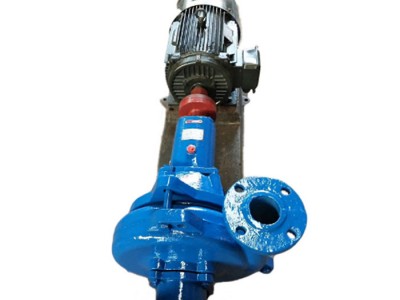

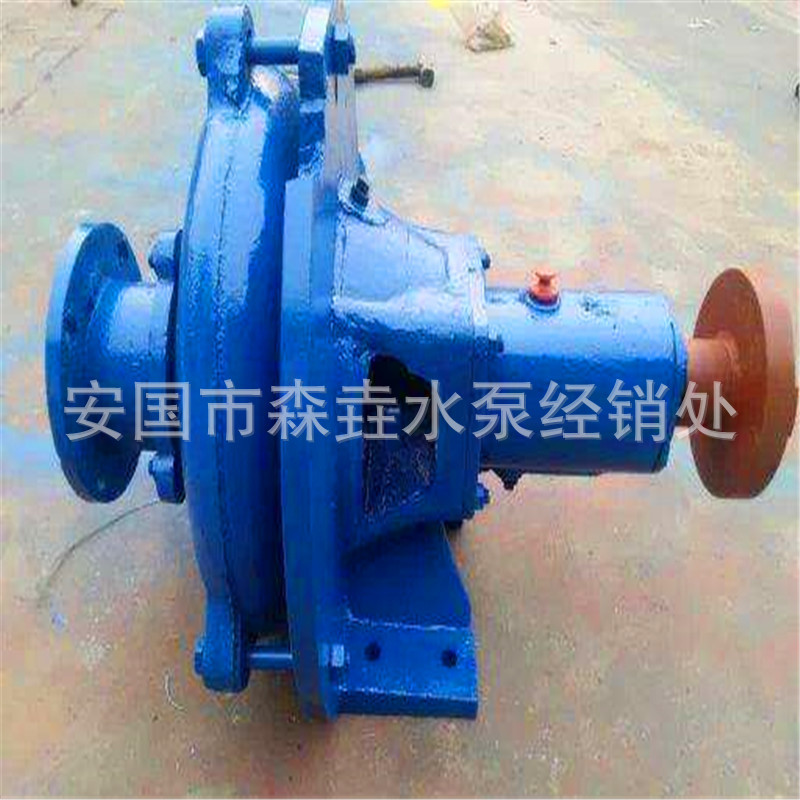

PN泥浆泵产品介绍

PN型泥浆泵过流件使用耐磨合金材料制造，寿命长。6"及6"以下泥浆砂叶轮与轴用螺纹联接，8"及8"以上泥浆泵，泵体较大，采用了水平中开的结构型式，拆装检修方便。
轴封采用一般填料密封，工作时应注入高于工作压力1公斤/厘米2的轴封清水。 PN型泥浆泵，以传动方向看，为逆时针方向旋转（其中1、2、3PN为顺时针）叶轮用螺纹与轴连接时，如果反方向旋转，叶轮将从轴上脱落。

PN泥浆泵结构特点

1、结构合理、维修方便：泵头部分采用前、后开门式结构，维修时不需拆卸管路，只需将电机向后移动，即可对泵进行拆卸和维修。
2、浓度高、无堵塞：输送纸浆浓度可达6%；
3、气蚀性能好、寿命长：实际使用寿命比普通纸浆泵可提高2-3倍；
4、高效、节能：运行效率比普通纸浆泵平均高出3-10个百分点，节能、降耗达15-30%
5、叶轮和护板的间隙可以及时调整，保持较高效率工作。泵以上的泵体较大，采用了对开的结构形式，拆装检修方便

PN泥浆泵结构组成及型号意义

PN泥浆泵由10大部分组成，分别是：泵体、泵盖 、叶轮、护板、填料箱、轴、托架后盖、托架、冷却管、泵座。
PN泥浆泵型号意义：如2PN泥浆泵 2---吐出口径（毫米数被25除所得值）P---杂质泵 N---泥浆

PN泥浆泵用途及适用范围

1、 PN型泥浆泵系单级单吸泥浆泵（分立式、卧式）具有寿命长、结构简单、运行可靠等特点。输送大浓度按重量计为50％。
2、 用于矿山、冶金、市政建筑、化工、印染等吸送有流砂、小泥块泥浆、污浊液体之用。
3、 用于农村的河泥、池塘泥液、粪便、浆状饮料的吸送；亦可用于城市工厂输送矿砂液，地下道吸黄砂子及泥浆等。

PN泥浆泵结构使用注意事项

（1）拆卸和组装按总装配图进行。
（2）进浆管不应有急刷弯转，尽可能向下倾余（倾角30°），便于排气。
（3）应掌握运转周期定期更换备件和轴承以防出事故。
（4）进浆量过少不宜运行，以免引起震动和料浆沉淀。
（5）停泵时应用清水冲洗以防堵塞。
（6）该型泵除了12PN型泥浆出口为水平以外，其它均为垂直向上。
（7）PN型泵必须加入一定量的轴封水，其水量一般为工作流量的1-3%，其水压一般应大于工作压力1公斤/厘米2。
（8）1PN、2PN、3PN、2PNL、3PNL转向自电机方向看为顺时针方向，4PN、6PN、8PN、10PN、12PN转向自电机方向看为逆时针方向。
（9）该型泵一般情况下灌注使用。
（10）泵停车时不准倒转。

PN泥浆泵技术参数

泵型号	流量 m 3 /h	扬程 m	转速 r/min	允许汽蚀余量 m	泵效率 %	功率 kw		泵重量 kg	口径 mm
						轴功率	配带功率		吸入	排出
1PN	7.2 12 16	14 13 12	1430	0.53	21 30 35	1.3 1.41 1.5	3	120	50	25
2PN	30 47 58	22 19 17	1450	1.32	33 39 39	5.45 6.25 6.9	11	150	96	50
2PNL	30 47 58	22 19 17	1450	1.32	33 39 39	5.45 6.25 6.9	11	250	62	53
3PNL	54 108 151	26 21 15	1470	2.35	32 42 37	12 14.7 16.7	22	450	125	75
3PN	54 108 151	26 21 15	1470	2.35	32 42 37	12 14.7 16.7	22	280	90	85
4PN	100 150 200	41 39 37	1470	2.95	46 55 61	24.3 29 33.1	55	1000	150	100
4PN(1)	41.5 80 111	51 50 49	1470	1.92	23 36 44.5	25 30.2 33.1	55	1000	150	100
4PN(2)	52 100 138	51 50 49	1470	2.2	26 37 47	28 37 39	75	1000	150	100
6PN	230 280 320	27 26 25	980	2.59	56 60 62	30.2 33 35.2	75	2.59	200
