JiangNan/江南泵业GBF 衬氟管道泵氟塑料立式管道泵冷却循环泵 GBF100-20

产品：	浏览次数：668JiangNan/江南泵业GBF 衬氟管道泵氟塑料立式管道泵冷却循环泵 GBF100-20
材质：	衬氟
电源电压：	380V
单价：	7356.00元/台
最小起订量：	1 台
供货总量：	500 台
发货期限：	自买家付款之日起 10 天内发货
有效期至：	长期有效
最后更新：	2022-02-15 10:42

详细信息

材质	衬氟
电源电压	380V
工作温度	常温
功率	11KW
规格	GBF100-20
级数	单级
流量	100m3/h
排出口径	100mm
驱动形式	电动
输送介质	污水
吸入口径	100mm
性能	耐腐蚀
扬程	20m
叶轮数量	1
用途	管道泵
转速	2900r/min
执行质量标准	国标
叶轮结构	半开式叶轮
品牌	JiangNan/江南泵业
型号	GBF

GBF型衬氟管道泵是通过氟塑料热熔融模压工艺制造，具有特强的耐腐蚀性能的新型管道离心泵。该泵叶轮通过支架与电机直联，结构紧凑，选用波纹管外装式机械密封，轴封稳定可靠，直观易调。水力性能优越，吸入口过度均匀，过流部件采用全氟材料（FEP/PFA）制造，耐腐性能卓越。

GBF具有耐腐、耐温、不老化、运行平稳、噪音低、效率高、维护方便、使用寿命长等优点，广泛用于制酸制碱、石油、化工、电解、电镀、酸洗、铝箔、稀土、医药、染料、农药、烟气脱硫、除尘、食品制药和合成纤维等行业。

联系方式：0563-5090135

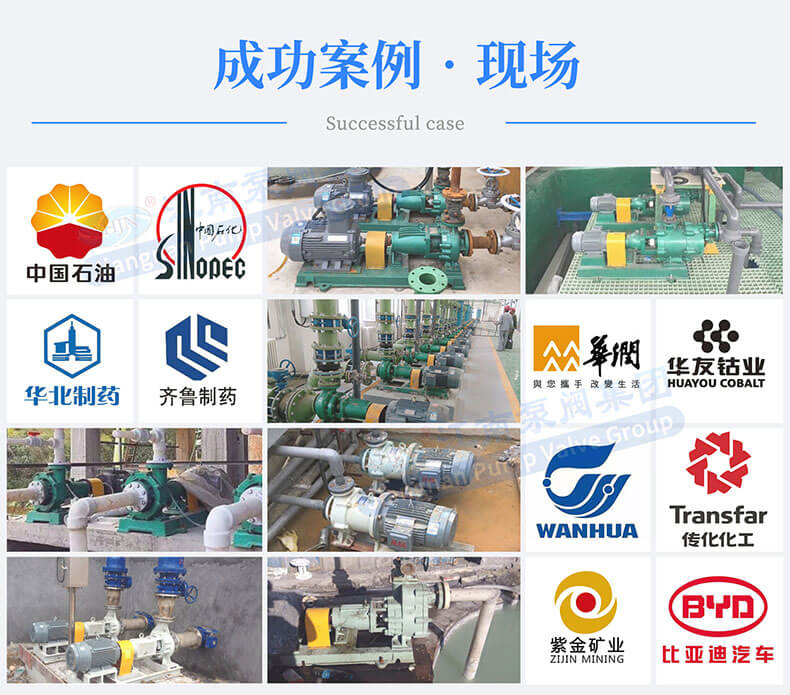

适用范围

优势图

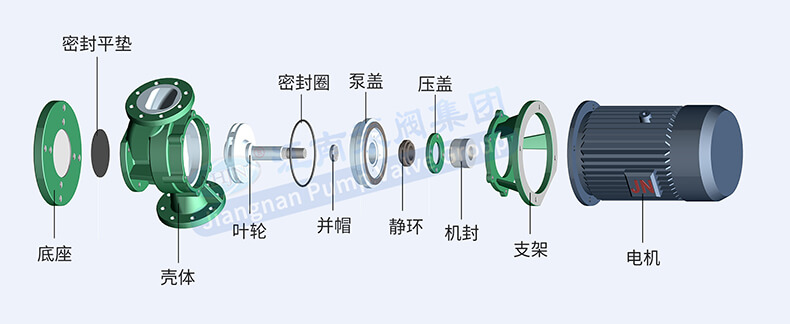

三维图

参数标头

序号	型号	外　型　安　装　尺　寸							进口法兰尺寸		出口法兰尺寸
	型号	Outside and installing size							Inlet flange size		Exit flange size
	Model	L	L1	H	h	S	D	d	K	n-A	K	n-B
1	40GBF-30	354	177	590	126	28	280	240	110	4-M16	110	4-Φ17.5
2	50GBF-30	360	180	660	146	28	280	240	125	4-M16	125	4-M16
3	65GBF-30	360	180	720	149	28	280	240	145	4-Φ17.5	145	4-Φ17.5
4	80GBF-30	400	200	730	156	28	300	260	160	8-M16	160	8-M16
5	100ZBF-30	440	220	900	173	28	320	280	180	8-M16	180	8-M16

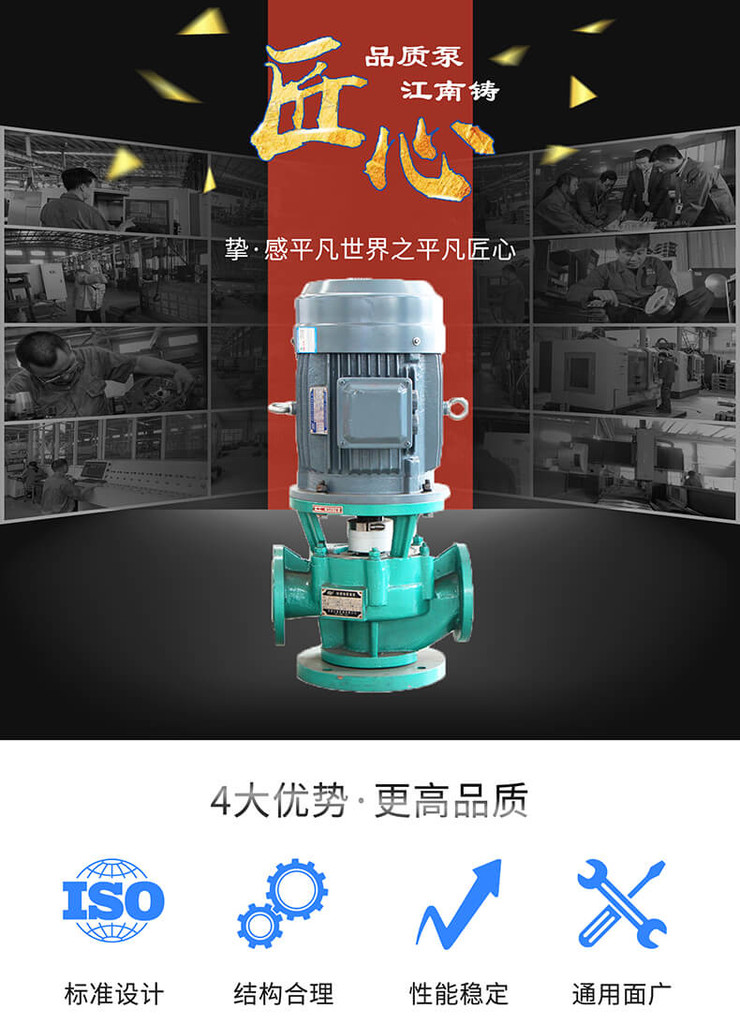

五大优势

src="https://www.zghbw.net/file/upload/202202/15/104232271.jpg" alt="电机" />

安装尺寸

尺寸图

序号	系列型号	外　型　安　装　尺　寸									进口法兰尺寸				出口法兰尺寸
	系列型号	Outside and installing size									Inlet flange size				Exit flange size
	Model	L	S	P	f	W	T	H	h	D	c	a	b	n-φd	k	g	i	n-φt
1	IHF40-25-125	800	485	155	80	362	320	360	197	16	40	150	110	4-φ17.5	25	115	85	4-φ13.5
2	IHF40-25-160	800	485	155	80	362	320	360	197	16	40	150	110	4-φ17.5	25	115	85	4-φ13.5
3	IHF40-25-200	1025	650	160	80	450	385	440	260	24	40	150	110	4-φ17.5	25	115	85	4-φ13.5
4	IHF40-25-250	1224	740	208	100	490	440	485	260	24	40	150	110	4-φ17.5	25	115	85	4-φ13.5
5	IHF50-32-125	950	605	155	80	395	335	352	212	24	50	165	125	4-φ17.5	32	140	100	4-φ17.5
6	IHF50-32-160	950	605	155	80	395	335	392	232	24	50	165	125	4-φ17.5	32	140	100	4-φ17.5
7	IHF50-32-200	1075	650	160	80	450	385	440	260	24	50	165	125	4-φ17.5	32	140	100	4-φ17.5
8	IHF50-32-250	1224	740	208	100	490	440	485	260	24	50	165	125	4-φ17.5	32	140	100	4-φ17.5
9	IHF65-50-125	995	600	160	80	395	335	352	212	24	65	185	145	4-φ17.5	50	165	125	4-φ17.5
10	IHF65-50-160	1075	650	155	80	435	385	392	232	24	65	185	145	4-φ17.5	50	165	125	4-φ17.5
11	IHF65-40-200	1240	735	205	100	500	425	440	260	24	65	185	145	4-φ17.5	40	150	110	4-φ17.5
12	IHF65-40-250	1314	850	200	100	490	435	505	280	24	65	185	145	4-φ17.5	40	150	110	4-φ17.5
13	IHF80-65-125	1095	650	185	100	450	385	392	232	24	80	200	160	8-φ17.5	65	185	145	4-φ17.5
14	IHF80-65-160	1240	740	205	100	500	435	440	260	24	80	200	160	8-φ17.5	65	185	145	4-φ17.5
15	IHF80-50-200	1240	740	205	100	500	435	460	260	24	80	200	160	8-φ17.5	50	165	125	4-φ17.5
16	IHF80-50-250	1522	945	265	125	600	535	505	280	24	80	200	160	8-φ17.5	50	165	125	4-φ17.5
17	IHF100-80-125	1335	740	210	100	500	435	440	260	24	100	220	180	8-φ17.5	80	200	160	8-φ17.5
18	IHF100-80-160	1335	850	200	100	500	435	460	260	24	100	220	180	8-φ17.5	80	200	160	8-φ17.5
19	IHF100-65-200	1543	945	240	100	610	535	520	300	24	100	220	180	8-φ17.5	65	185	145	4-φ17.5
20	IHF100-65-250	1640	940	260	125	600	550	575	325	28	100	220	180	8-φ17.5	65	185	145	4-φ17.5
21	IHF125-80-160	1543	945	260	125	600	535	520	300	24	125	250	210	8-φ17.5	80	200	160	8-M16
22	IHF125-100-200	1714	1060	300	125	660	600	695	410	28	125	250	210	8-M18	100	220	180	8-M16
23	IHF125-100-250	1395	940	260	140	540	490	605	325	24	125	250	210	8-φ17.5	100	220	180	8-φ17.5
24	IHF125-100-315	1520	940	260	140	540	490	665	350	28	125	250	210	8-φ17.5	100	220	180	8-φ17.5
25	IHF150-125-250	1540	940	260	140	540	490	705	350	24	150	285	240	8-φ22	125	250	210	8-φ17.5
26	IHF150-125-315	1685	940	265	140	620	550	795	440	28	150	285	240	8-φ22	125	250	210	8-φ17.5
27	IHF150-125-400	1840	1060	300	140	670	600	875	475	28	150	285	240	8-φ22	125	250	210	8-φ17.5
28	IHF200-150-250	1674	940	285	160	620	550	440	815	25	200	340	295	12-φ23	150	285	240	8-φ22
29	IHF200-150-315	1890	1060	320	160	660	600	875	475	28	200	340	295	12-φ23	150	285	240	8-φ22
