| 整机重量 | 90kg |
|---|---|
| 材质 | 衬氟 |
| 电源电压 | 380V |
| 工作温度 | 常温 |
| 功率 | 2.2KW |
| 级数 | 单级 |
| 流量 | 3.6m3/h |
| 排出口径 | 20mm |
| 驱动形式 | 电动 |
| 输送介质 | 污水 |
| 吸入口径 | 32mm |
| 性能 | 耐腐蚀 |
| 扬程 | 32m |
| 叶轮数量 | 1 |
| 用途 | 化工泵 |
| 转速 | 2900r/min |
| 执行质量标准 | 国标 |
| 叶轮结构 | 半开式叶轮 |
| 品牌 | JiangNan/江南 |
| 型号 | IHF32-20-160 |
| 质量认证 | ISO9001 |

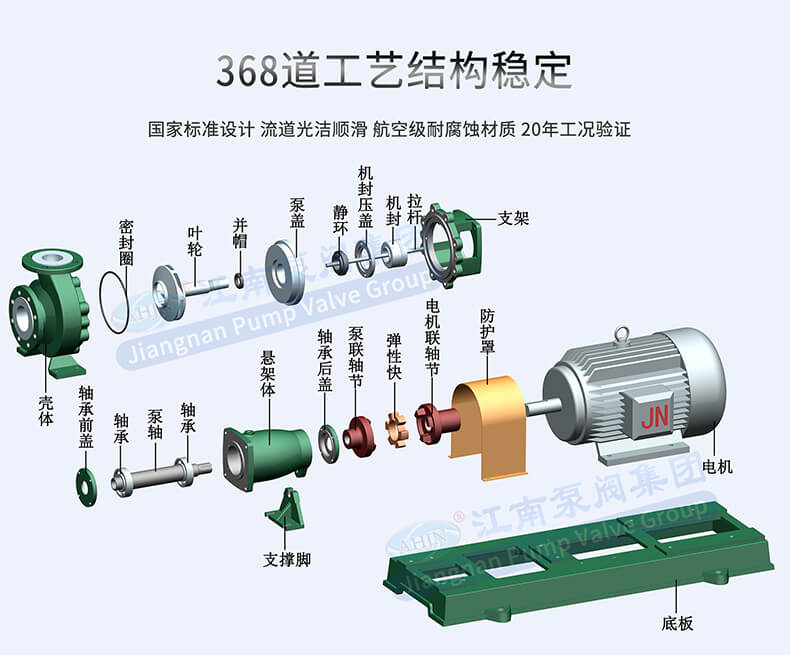

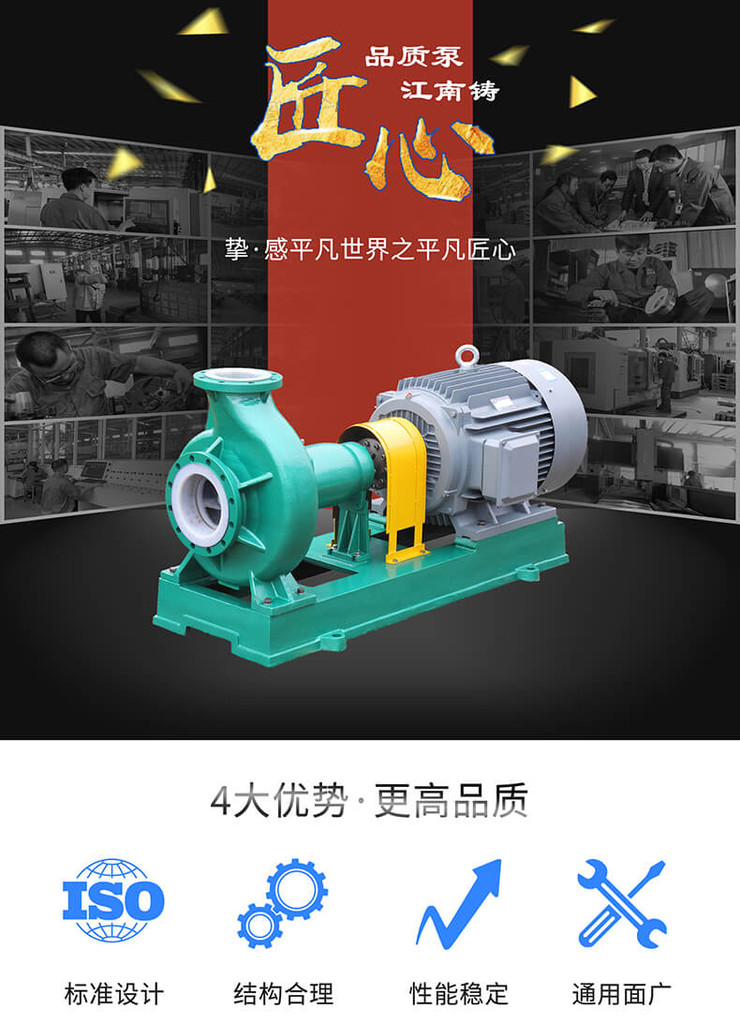

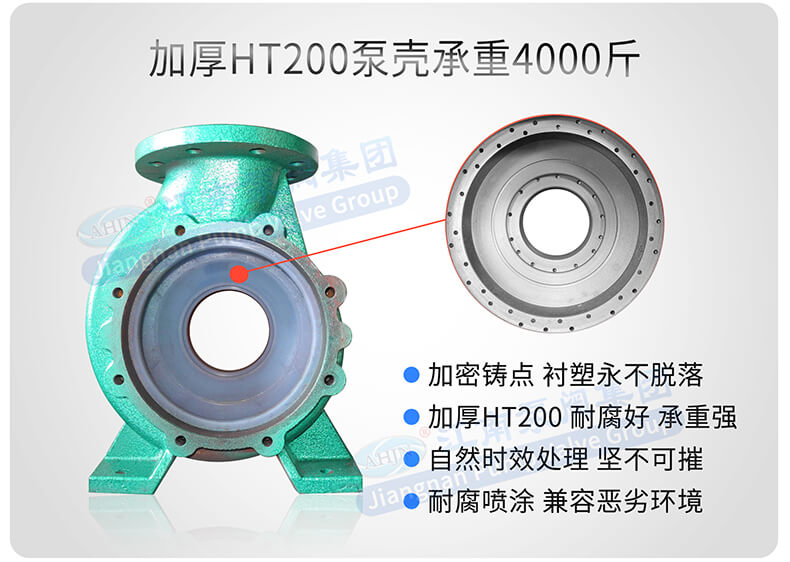

IHF系列氟塑料泵为单级、单吸、悬臂式离心泵，泵体采用金属外壳内衬氟塑料，叶轮、泵盖采用金属嵌件外包氟塑料压制成型。参照国际标准ISO2858标准设计。有WB2外装波纹管式和IHF-N内装双端面机械密封两种结构。本产品结构合理，性能稳定可靠。
IHF系列广泛用于汽车制造的酸洗工艺、制酸制碱、喷漆工艺、有色金属冶炼中的电解液输送、离子膜项目中的氯水输送、废水处理、电镀、农药行业。
| 序号 | 型号(Model) | 转速(Rev) =2900r/min 介质密度(Medium density)=1000kg/m? | |||||||
| 流量 | 扬程 | 效率 | 进口 | 出口 | 汽蚀余量 | 电机功率 | 整机重量 | ||
| Flow | Pump head | η | Inlet | Outlet | Npsh | Power | Weight | ||
| (m?/h) | (m) | (%) | (mm) | (mm) | (m) | (kw) | (kg) | ||
| 1 | IHF32-25-125 | 3.6 | 20 | 26 | 32 | 20 | 3 | 1.5 | 85 |
| 2 | IHF 32-20-160 | 3.6 | 32 | 20 | 32 | 20 | 3 | 2.2 | 90 |
| 3 | IHF40-25-125 | 6.3 | 20 | 35 | φ40 | φ25 | 3 | 1.5 | 78 |
| 4 | IHF40-25-160 | 6.3 | 32 | 32 | φ40 | φ25 | 3 | 2.2 | 92 |
| 5 | IHF40-25-200 | 6.3 | 50 | 25 | φ40 | φ25 | 3 | 4 | 147 |
| 6 | IHF40-25-250 | 6.3 | 80 | 23 | φ40 | φ25 | 3 | 11 | 233 |
| 7 | IHF50-32-125 | 12.5 | 20 | 51 | φ50 | φ32 | 3 | 2.2 | 90 |
| 8 | IHF50-32-160 | 12.5 | 32 | 45 | φ50 | φ32 | 3 | 4 | 125 |
| 9 | IHF50-32-200 | 12.5 | 50 | 39 | φ50 | φ32 | 3 | 7.5 | 166 |
| 10 | IHF50-32-250 | 12.5 | 80 | 35 | φ50 | φ32 | 5 | 11 | 235 |
| 11 | IHF50-32-315 | 12.5 | 110 | 20 | φ50 | φ32 | 5 | 30 | 300 |
| 12 | IHF65-50-125 | 25 | 20 | 62 | φ65 | φ50 | 3.5 | 3 | 99 |
| 13 | IHF65-50-160 | 25 | 32 | 57 | φ65 | φ50 | 3.5 | 5.5 | 146 |
| 14 | IHF65-40-200 | 25 | 50 | 52 | φ65 | φ40 | 3.5 | 11 | 214 |
| 15 | IHF65-40-250 | 25 | 80 | 49 | φ65 | φ40 | 3.5 | 18.5 | 297 |
| 16 | IHF80-65-125 | 50 | 20 | 66 | φ80 | φ65 | 4 | 5.5 | 146 |
| 17 | IHF80-65-160 | 50 | 32 | 64 | φ80 | φ65 | 4 | 11 | 214 |
| 18 | IHF80-50-200 | 50 | 50 | 63 | φ80 | φ50 | 4 | 15 | 230 |
| 19 | IHF80-50-250 | 50 | 80 | 57 | φ80 | φ50 | 4.5 | 30 | 393 |
| 20 | IHF100-80-125 | 100 | 20 | 66 | φ100 | φ80 | 4.5 | 11 | 215 |
| 21 | IHF100-80-160 | 100 | 32 | 71 | φ100 | φ80 | 5 | 15 | 254 |
| 22 | IHF100-65-200 | 100 | 50 | 67 | φ100 | φ65 | 5 | 30 | 382 |
| 23 | IHF100-65-250 | 100 | 80 | 65 | φ100 | φ65 | 5 | 45 | 540 |
| 24 | IHF125-80-160 | 160 | 32 | 70 | φ125 | φ80 | 5 | 30 | 477 |
| 25 | IHF125-100-200 | 200 | 50 | 65 | φ125 | φ100 | 6 | 55 | 630 |
