| 材质 | 氟塑料 |
|---|---|
| 产地 | 安徽 |
| 规格 | ZCQ65-50-160 |
| 类型 | 氟塑料磁力泵 |
| 流量 | 25m3/h |
| 排出口径 | 50mm |
| 驱动方式 | 电磁 |
| 适用范围 | 化工 |
| 吸入口径 | 65mm |
| 性能 | 耐腐蚀 |
| 扬程 | 30m |
| 用途 | 化工泵 |
| 原理 | 喷射泵 |
| 转速 | 2900rpm |
| 叶轮数目 | 单级 |
| 叶轮结构 | 半开式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | JiangNan/江南 |
| 型号 | ZCQ |

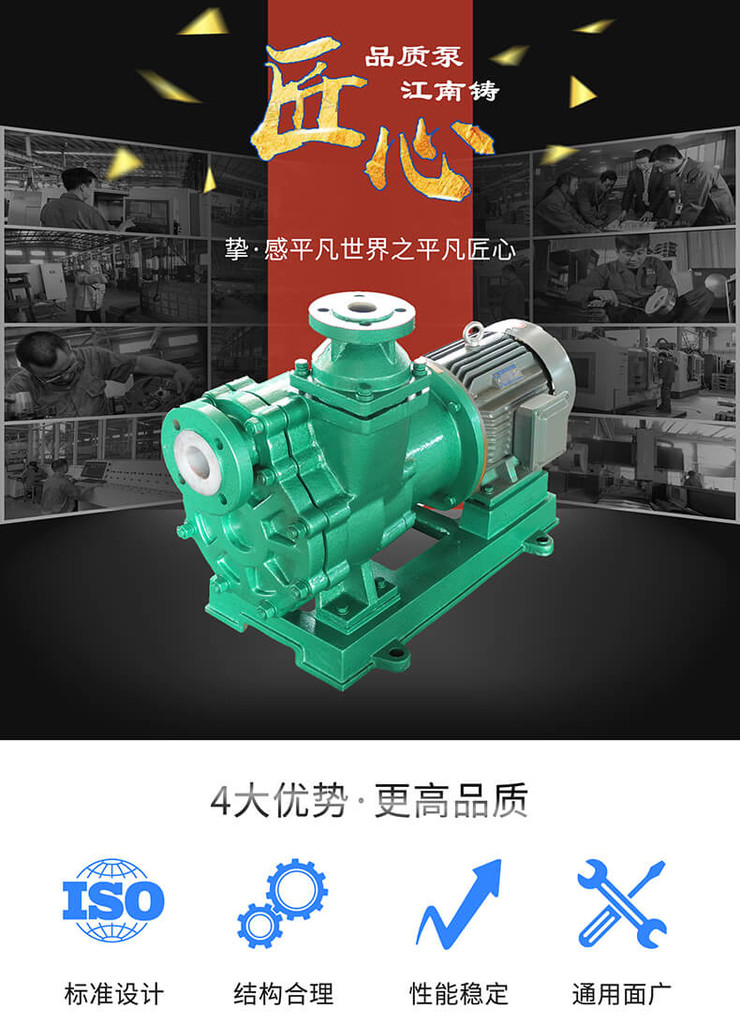

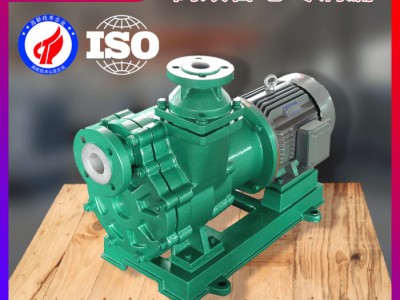

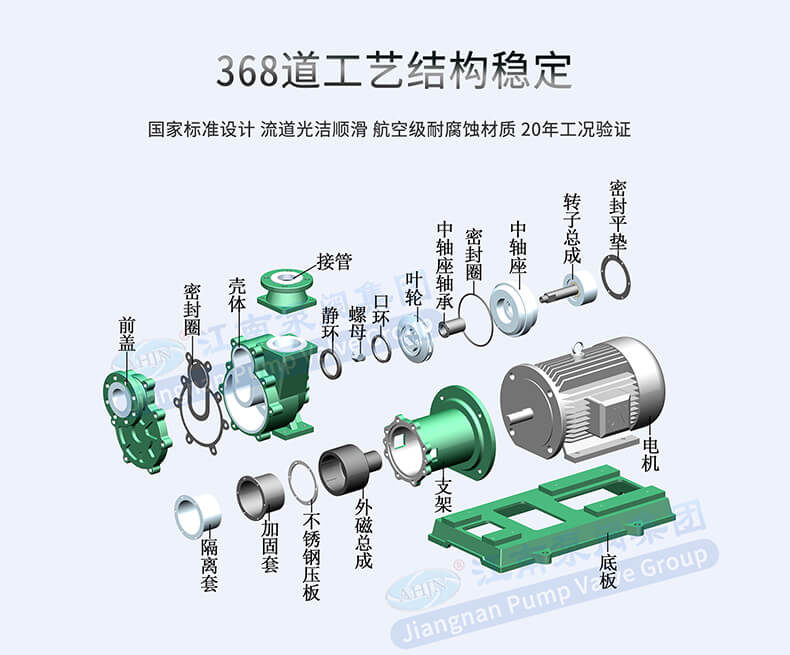

ZCQ系列自吸式磁力驱动泵，是自吸泵与磁力泵的组合。采用磁力耦合传动，不存在动密封点。又具有良好的自吸功能，过流部件均采用耐腐性氟材料
ZCQ系列广泛用于医药、食品、制碱、印染、涂装等行业及易燃易爆、易挥发、有毒、有机溶剂和贵重液体的输送。适用温度：-20°C~100°C
联系方式：0563-5090135
| 序号 | 型号 | 转速(Rev) =2900r/min 介质密度(Medium density)=1000kg/m ? | ||||||||
| 流量 | 扬程 | 效率 | 进口 | 出口 | 汽蚀余量 | 电机功率 | 自吸高度 | 自吸时间 | ||
| Flow | Pump head | η | Inlet | Outlet | Npsh | Power | self-priming | self-priming | ||
| Model | (m?/h) | (m) | (%) | (mm) | (mm) | (m) | (kw) | (m) | (s ) | |
| 1 | ZCQ40-32-125 | 5 | 22 | 42 | φ40 | φ32 | 3 | 2.2 | 3 | 150 |
| 6.3 | 20 | |||||||||
| 7 | 10 | |||||||||
| 2 | ZCQ40-32-160 | 3 | 34 | 24 | φ40 | φ32 | 3 | 4 | 3 | 150 |
| 6.3 | 32 | |||||||||
| 7.5 | 28 | |||||||||
| 3 | ZCQ50-40-125 | 10 | 22 | 42 | φ50 | φ40 | 3 | 2.2/3 | 3 | 150 |
| 12.5 | 20 | |||||||||
| 15 | 18 | |||||||||
| 4 | ZCQ50-32-160 | 10 | 34 | 48 | φ50 | φ32 | 3.5 | 5.5 | 3 | 150 |
| 12.5 | 32 | |||||||||
| 15 | 26 | |||||||||
| 5 | ZCQ65-50-160 | 15 | 32 | 55 | φ65 | φ50 | 4 | 7.5 | 3 | 150 |
| 25 | 30 | |||||||||
| 30 | 25 | |||||||||
| 6 | ZCQ80-65-125 | 35 | 28 | 48 | φ80 | φ65 | 4.5 | 7.5 | 3 | 180 |
| 50 | 20 | |||||||||
| 55 | 12 | |||||||||

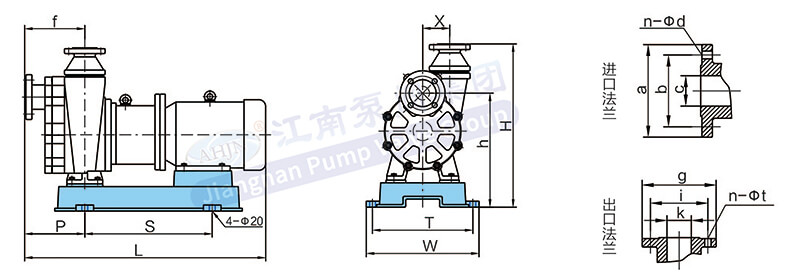

| 序号 | 型号 | 外 型 安 装 尺 寸 | 进口法兰尺寸 | 出口法兰尺寸 | ||||||||||||||
| Outside and installing size | Inlet flange size | Exit flange size | ||||||||||||||||
| Model | L | S | P | f | W | T | H | h | X | c | a | b | n-φd | k | g | i | n-φt | |
| 1 | ZCQ40-32-125 | 684 | 400 | 170 | 208 | 340 | 305 | 510 | 300 | 94 | 40 | 150 | 110 | 4-Ф17.5 | 32 | 140 | 100 | 4-Ф17.5 |
| 2 | ZCQ50-40-125 | 684 | 400 | 170 | 208 | 340 | 305 | 510 | 300 | 94 | 50 | 165 | 125 | 4-Ф17.5 | 40 | 150 | 110 | 4-Ф17.5 |
