| 材质 | 铸铁 |
|---|---|
| 功率 | 1.5 |
| 类型 | 微型磁力泵 |
| 驱动方式 | 电动 |
| 适用温度 | 常温 |
| 性能 | 耐磨 |
| 用途 | 供热循环 |
| 泵轴位置 | 边立式 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 奥一 |
| 型号 | 上海奥一泵业APL新型立式离心泵 |
一、产品概述：

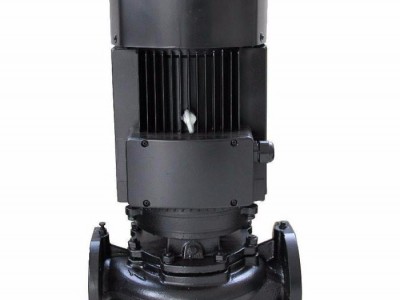

APL系列新型立式循环泵是本公司在现有离心泵的基础上，经改良设计后，根据标准设计制造，所有产品在出厂前全部经过严格的测试，来确保安装调试后的可靠运行。
二、主要特点：
1、 进出口口径相同，且位于同一中心线上，可像阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，加上防护罩则可置于户外使用；
2、 泵分标准直联式、便拆式两大类，直联式具有结构紧凑、重量轻、占空间小等特点，便拆式具有维修方便的特点。
3、 效率高，较老型循环泵高10%，寿命长50%。
4、 泵表面采用先进的电泳烤漆技术（便拆式中间采用不锈钢冲压防护罩），更加美观；
5、 采用标准型节能电机，泵轴采用不锈钢材质，合金材质的机械密封更加耐磨；
6、 便拆式泵安装检修方便，无需拆动管路系统和泵体、电机，只要拆下联轴器即可更换机械密封。
三、适用领域
工业、冶金、城市给排水、化工、高层建筑增压送水、纺织、园林灌溉、木材加工、消防增压、造纸、远距离输送、饭店、浴室、宾馆、暖通制冷循环、城市住房采暖循环、浴室等冷暖水循环增压及设备配套。
四、性能参数
流量（Q）:10~1500m3/h,扬程（H）:8~160m,口径（mm）:DN32~DN450mm,
介质温度（T）：-30℃~180℃，运行压力：最大2.5Mpa，材质选项：铸铁、铸钢、不锈钢。
五、型号意义
六、性能参数表：
| 型号 | 流量 （m3/h） | 扬程 (m) | 电机功率 (kw) |
| 型号 | 流量 （m3/h） | 扬程 (m) | 电机功率 (kw) |
| APL50-185/1.5 | 18 | 16 | 1.5-2 | APL100-350/15D | 108 | 32 | 15.0-4 | |
| APL50-185/2.2 | 18 | 22 | 2.2-2 | APL100-350/18.5D | 108 | 40 | 18.5-4 | |
| APL50-185/3.0 | 18 | 32 | 3.0-2 | APL100-185I/11.0 | 144 | 20 | 11.0-2 | |
| APL50-185/4.0 | 18 | 42 | 4.0-2 | APL100-185I/15.0 | 144 | 24 | 15.0-2 | |
| APL50-235/5.5 | 18 | 50 | 5.5-2 | APL100-185I/18.5 | 144 | 32 | 18.5-2 | |
| APL50-235/7.5 | 18 | 60 | 7.5-2 | APL100-185I/22.0 | 144 | 40 | 22.0-2 | |
| APL50-235/7.5 | 18 | 75 | 7.5-2 | APL100-235I/30.0 | 144 | 50 | 30.0-2 | |
| APL50-235/11 | 18 | 90 | 11.0-2 | APL100-235I/37.0 | 144 | 60 | 37.0-2 | |
| APL50-185I/2.2 | 25 | 16 | 2.2-2 | APL100-285I/45.0 | 144 | 70 | 45.0-2 | |
| APL50-185I/3 | 25 | 24 | 3.0-2 | APL100-285I/55.0 | 144 | 82 | 55.0-2 | |
| APL50-185I/4 | 25 | 32 | 4.0-2 | APL100-285I/75.0 | 144 | 95 | 75.0-2 | |
| APL50-185I/5.5 | 25 | 40 | 5.5-2 | APL100-350I/90.0 | 144 | 110 | 90.0-2 | |
| APL50-235I/7.5 | 25 | 50 | 7.5-2 | APL100-350I/90.0 | 144 | 125 | 90.0-2 | |
| APL50-235I/11 | 25 | 60 | 11.0-2 | APL100-350I/110.0 | 144 | 140 | 110.0-2 | |
| APL50-285I/15 | 25 | 75 | 15.0-2 | APL125-285/11D | 144 | 18 | 11.0-4 | |
| APL50-285I/18.5 | 25 | 90 | 18.5-2 | APL125-285/15D | 144 | 22 | 15.0-4 | |
| APL65-185/2.2 | 36 | 14 | 2.2-2 | APL125-350/18.5D | 144 | 28 | 18.5-4 | |
| APL65-185/3.0 | 36 | 18 | 3.0-2 | APL125-350/22D | 144 | 35 | 22.0-4 | |
| APL65-185/4.0 | 36 | 24 | 4.0-2 | APL125-440/30D | 144 | 45 | 30.0-4 | |
| APL65-185/5.5 | 36 | 35 | 5.5-2 | APL125-440/37D | 144 | 52 | 37.0-4 | |
| APL65-185/7.5 | 36 | 40 | 7.5-2 | APL125-440/45D | 144 | 60 | 45.0-4 | |
| APL65-235/7.5 | 36 | 48 | 7.5-2 | APL125-550/55D | 144 | 70 | 55.0-4 | |
| APL65-235/11 | 36 | 60 | 11.0-2 | APL125-550/55D | 144 | 80 | 55.0-4 | |
| APL65-285/11 | 36 | 70 | 11.0-2 | APL125-550/75D | 144 | 90 | 75.0-4 | |
| APL65-285/15 | 36 | 80 | 15.0-2 | APL125-285/15D | 180 | 18 | 15.0-4 | |
| APL65-285/18.5 | 36 | 95 | 18.5-2 | APL125-285/18.5D | 180 | 22 | 18.5-4 | |
| APL65-185I/3 | 54 | 12 | 3.0-2 | APL125-350/22D | 180 | 28 | 22.0-4 | |
| APL65-185I/4 | 54 | 16 | 4.0-2 | APL125-350/30D | 180 | 30 | 30.0-4 | |
| APL65-185I/5.5 | 54 | 22 | 5.5-2 | APL125-440/37D | 180 | 45 | 37.0-4 | |
| APL65-185I/7.5 | 54 | 32 | 7.5-2 | APL125-440/45D | 180 | 52 | 45.0-4 | |
| APL65-185I/11 | 54 | 38 | 11.0-2 | APL125-440/55D | 180 | 60 | 55.0-4 | |
| APL65-235I/15 | 54 | 50 | 15.0-2 | APL125-550/75D | 180 | 70 | 75.0-4 | |
| APL65-235I/18.5 | 54 | 60 | 18.5-2 | APL125-550/75D | 180 | 80 | 75.0-4 | |
| APL65-285I/18.5 | 54 | 70 | 18.5-2 | APL125-550/90D | 180 | 95 | 90.0-4 | |
| APL65-285I/22.0 | 54 | 80 | 22.0-2 | APL150-285I/18.5D | 252 | 16 | 18.5-4 | |
| APL65-285I/30.0 | 54 | 95 | 30.0-2 | APL150-285I/22D | 252 | 20 | 22.0-4 | |
| APL80-185/5.5 | 72 | 20 | 5.5-2 | APL150-285I/30D | 252 | 24 | 30.0-4 | |
| APL80-185/7.5 | 72 | 26 | 7.5-2 | APL150-350I/30D | 252 | 28 | 30.0-4 | |
| APL80-185/11.0 | 72 | 32 | 11.0-2 | APL150-350I/37D | 252 | 35 | 37.0-4 | |
| APL80-185/15.0 | 72 | 40 | 15.0-2 | APL150-440I/45D | 252 | 45 | 45.0-4 | |
| APL80-235/18.5 | 72 | 50 | 18.5-2 | APL150-440I/55D | 252 | 52 | 55.0-4 | |
| APL80-235/22.0 | 72 | 60 | 22.0-2 | APL150-440I/75D | 252 | 60 | 75.0-4 | |
| APL80-285/30 | 72 | 82 | 30.0-2 | APL150-550I/90D | 252 | 70 | 90.0-4 | |
| APL80-285/37 | 72 | 95 | 37.0-2 | APL150-550I/110D | 252 | 80 | 110.0-4 | |
| APL80-350/45 | 72 | 110 | 45.0-2 | APL150-550I/110D | 252 | 90 | 110.0-4 | |
| APL80-350/55 | 72 | 125 | 55.0-2 | APL200-350/30D | 360 | 18 | 30.0-4 | |
| APL80-350/75 | 72 | 144 | 75.0-2 | APL200-350/37D | 360 | 24 | 37.0-4 | |
| APL80-350/5.5D | 54 | 24 | 5.5-4 | APL200-350/45D | 360 | 32 | 45.0-4 | |
| APL80-350/7.5D | 54 | 30 | 7.5-4 | APL200-440/55D | 360 | 40 | 55.0-4 | |
| APL80-350/11.0D | 54 | 38 | 11.0-4 | APL200-440/75D | 360 | 50 | 75.0-4 | |
| APL100-185/7.5 | 108 | 20 | 7.5-2 | APL200-440/90D | 360 | 60 | 90.0-4 | |
| APL100-185/11 | 108 | 24 | 11.0-2 | APL200-550/110D | 360 | 70 | 110.0-4 | |
| APL100-185/15 | 108 | 32 | 15.0-2 | APL200-550/132D | 360 | 80 | 132.0-4 | |
| APL100-185/18.5 | 108 | 40 | 18.5-2 | APL200-550/160D | 360 | 95 | 160.0-4 | |
| APL100-235/22 | 108 | 50 | 22.0-2 | APL200-350I/37D | 432 | 20 | 37.0-4 | |
| APL100-235/30 | 108 | 60 | 30.0-2 | APL200-350I/45D | 432 | 26 | 45.0-4 | |
| APL100-285/37 | 108 | 70 | 37.0-2 | APL200-350I/55D | 432 | 32 | 55.0-4 | |
| APL100-285/45 | 108 | 82 | 45.0-2 | APL200-440I/75D | 432 | 40 | 75.0-4 | |
| APL100-285/55 | 108 | 95 | 55.0-2 | APL200-440 I /90D | 432 | 50 | 90.0-4 | |
| APL100-350/55 | 108 | 110 | 55.0-2 | APL200-440 I /110D | 432 | 60 | 110.0-4 | |
| APL100-350/75 | 108 | 125 | 75.0-2 | APL200-550 I /132D | 432 | 70 | 132.0-4 | |
| APL100-350/90 | 108 | 140 | 90.0-2 | APL200-550 I /160D | 432 | 80 | 160.0-4 | |
| APL100-350/11D | 108 | 26 | 11.0-4 | APL200-550 I /200D | 432 | 95 | 200.0-4 |
