| 进水口径 | 40mm |
|---|---|
| 工作气压 | 0.5Mpa |
| 外形尺寸 | 347*274*462 |
| 叶轮结构 | 封闭式叶轮 |
| 材质 | 铸铁 |
| 产地 | 山东 |
| 驱动形式 | 气动 |
| 性能 | 防爆 |
| 叶轮数量 | 单级 |
| 用途 | 排污泵 |
| 原理 | 潜水泵 |
| 执行质量标准 | 国标 |
| 泵轴位置 | 边立式 |
| 品牌 | 安泰 |
| 型号 | FQW系列 |

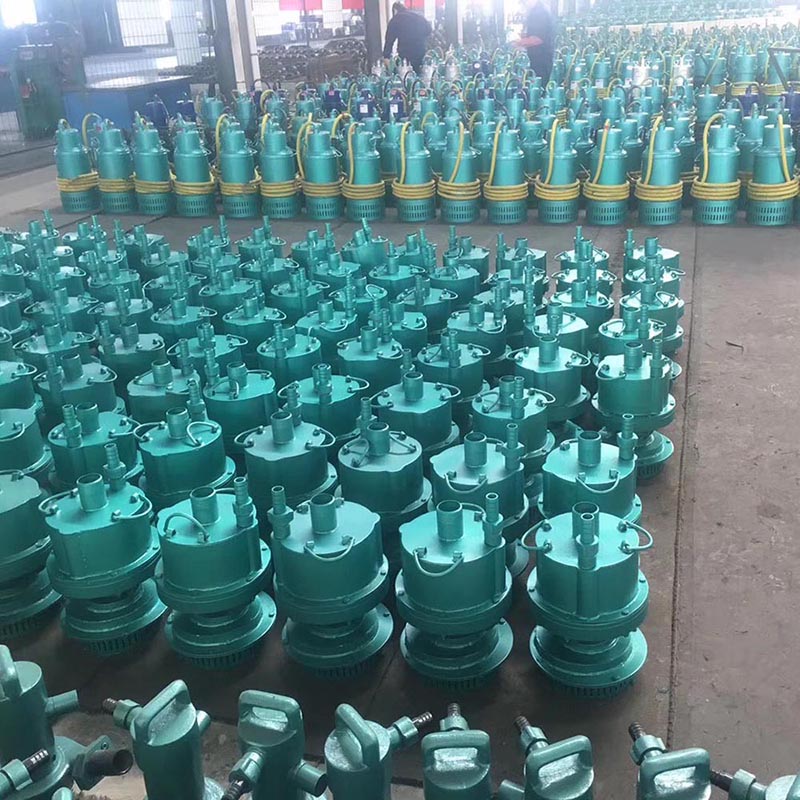

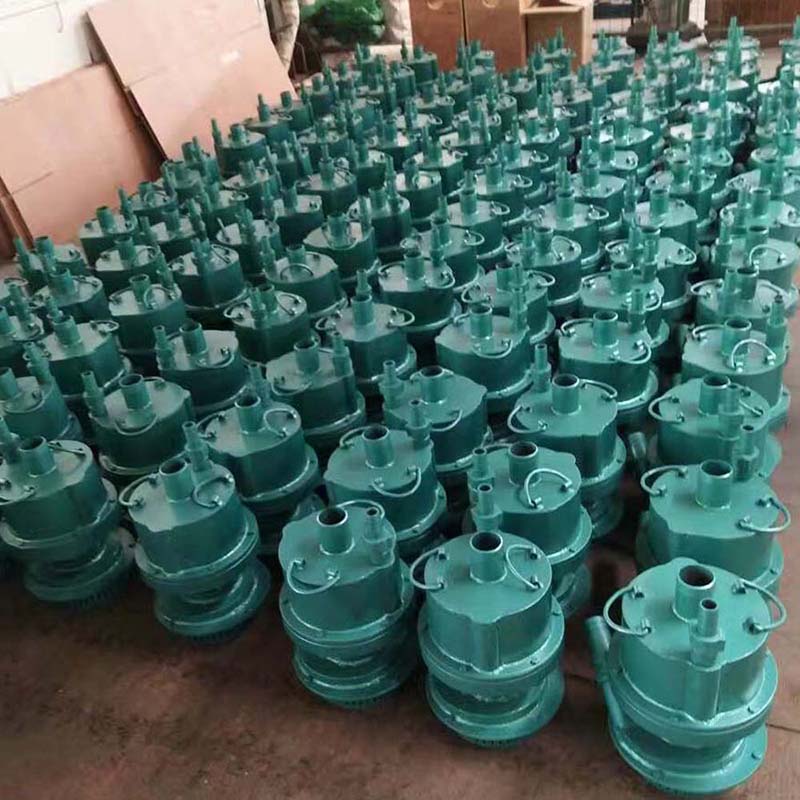

安泰风动潜水泵FQW25-10防爆潜水泵
FQW/W型（原FWQB型）矿用风动潜水泵
一、风动潜水泵的用途/应用领域：
FQW型系列水泵适用于含有瓦斯与煤尘危险场所排水作业，可广泛用于煤矿井下任何作业面，输送含有煤粉，泥沙颗粒的地下水，使用安全、可靠，并有效地改善现场空气质量。
二、风动潜水泵的产品特点：FQW/W型（原FWQB型）矿用风动潜水泵土突破了以往旧的设计思想，采用风动涡轮传动，压缩空气为动力的新型潜水泵，克服了老式风泵噪音大、耗风量大、效率低的特点。广泛适用于矿山的井巷开拓、竖井井筒施工和地下峒室的排水施工，其特点：
1、噪音小，保持在40分贝以内；
2、耗风量小，效率高；
3、体积小，重量轻，机构紧凑，便于移动；
4、使用寿命长，易损件少，便于维修。
三、风动潜水泵的产品型号参数对应表：
| 型号 | 额定流量 | 额定扬程 | 工作气压 | 耗气量 | 重量 | 外形尺寸 | 进水口径 |
| M3/h | M | Mpa | M3/min | kg | mm | mm | |
| FQW15-16 | 15 | 16 | 0.5 | 3.4-4.5 | 18 | 302*233*347 | 40 |
| FQW10-19 | 10 | 19 | 0.5 | 3.4-4.5 | 17 | 302*233*347 | 40 |
| FQW8-20 | 8 | 20 | 0.5 | 3.4-4.5 | 17 | 302*233*347 | 40 |
| FQW25-10 | 25 | 10 | 0.5 | 3.4-4.5 | 18 | 302*233*347 | 40 |
| FQW20-25/W | 20 | 25 | 0.5 | 4.5-5 | 30 | 347*274*462 | 40 |
| FQW20-40/W | 20 | 40 | 0.5 | 4.5-5 | 34 | 329*274*495 | 40 |
| FQW40-20/W | 40 | 20 | 0.5 | 4.5-5 | 31 | 347*274*462 | 40 |
| FQW25-50/W | 25 | 50 | 0.5 | 4.5-5 | 35 | 329*274*495 | 40 |
| FQW30-18/W | 30 | 18 | 0.5 | 4.5-5 | 35 | 329*274*495 | 40 |
| FQW50-25/W | 50 | 25 | 0.5 | 4.5-5 | 32 | 347*274*462 | 40 |
| FQW48-12/W | 48 | 12 | 0.5 | 4.5-5 | 31 | 347*274*462 | 40 |
四、风动潜水泵的产品结构与工作原理：
矿用风动潜水泵主要是泵体，气马达和过流等三部分组成。
1、泵体部分：分上、下两腔，中间用密封圈将气、水隔开。密封圈采用弹簧密封，并利用气、水的压力，使高压气、水分别进入上、下两只密封圈内壁，使其内涨，增强密封效果。
2、气马达部分：由转子，涡轮，上下气缸，轴承等组成。以压缩空气为动力，冲击涡轮推动转子高速运转作功。
3、过流部分：由水轮，泵盖吸口，泵座等组成。水轮装在壳体下腔转子轴上，压缩空气从进气口送入，转子运转带动水轮，水轮里的水在离心力的作用下，压入壳体出水涡道，顺出水管排出。
FQW系列风动潜水泵使用说明：1、在更换叶轮、涡轮和密封圈等易损件的装拆过程中，不能用重锤敲击，以免损害内部零件的配合精度。一般在连续使用十五天左右后，应将风泵打开清洗一次，进行维护保养。2、污水风泵可在含岩粉泥沙较多的浊水中使用，可通过≤10mm颗粒，不会因小固体颗粒或纤维的吸入而堵塞，也不会因磨粒性介质的吸入而过早损坏。3、排气管应露出水面，不能让排气管进水和其它杂质，以免气缸内部零件锈蚀或将叶轮、转子卡住。
FQW型矿用风动潜水泵的拆卸程序：a、拆开防护罩，同时将下泵盖与蜗壳分离开。b、拆下水泵叶轮螺母，同时将蜗壳拆下，轻击蜗壳周边，带动水轮与轴分开。c、拆开进排气罩，轴承座同时与壳体分离。d、利用风叶中间的两个M10螺孔，用两只M10螺栓将风轮与轴分离。e、拆下轴，取出摩擦片。
