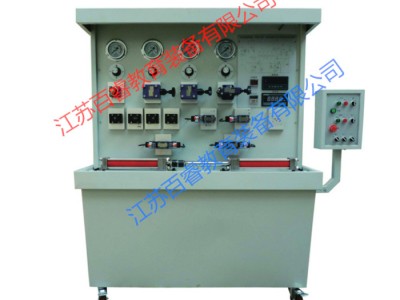

YD-E型  油泵性能测试教学实验台

一、实验台可进行的实验及具备的特点：

1.设备整体外形美观、大方。

2.有照明装置。

3.实验台立式布置，液压阀安装在立式布置的铸铁面板上，同时配以压力表及椭圆齿轮流量计测量流量和压力。

4.压力及流量在实验台正面调整，管路在背面以铜管固定连接，管路不凌乱。

5.以钢质罩壳防护，安全性好。

6.设备以机床标准制造，贴近工业实际。

7.两只低摩擦对顶加载油缸用螺钉固定于铸铁台面上，刚性好、实验精度高。

8.可实现双油缸对顶加载，实验压力可到7Mpa。

9.台面上设集油装置，避免油液外漏。

10.液压站的泵源为两套定量泵组供油，置于罩壳围覆的实验台下面，同时可进行定量泵的性能测试及可变负载的加载实验。

二、主要特点：

1、实验台立式布置，液压阀安装在立式布置的铸铁面板上，同时配以压力表及流量计显示流量和压力。

2、 有照明装置。

3、 压力及流量参数在正面调整，管路在背面以铜管固定连接，安全性好，管路不凌乱。

4、两只对顶加载油缸用螺钉固定于铸铁台面上，实现双油缸对顶加载，实验压力可≥7Mpa，台面上设集油装置，避免油液外漏。

5、 液压站的泵源为两套定量泵组供油，置于罩壳围覆的实验台下面，同时可进行定量泵的性能测试及可变负载的加载实验。

三、主要参数：

 1**高压力：63 kg/c㎡，油泵YB1-6，排量为6 ml/r（共2台）

2、电机的型号：2HP4P（共2台）；功率：1,5Kw 转速1450r/min

3. 油箱 120L

4. 外型尺寸: 长x宽x高  1390×600×1700（毫米）。

四、实验项目：

1. 标准系列液压元件工作原理认识实验

2. 液压元件性能测试实验，

（1）、油泵性能实验（油泵流量特性、容积效率及总效率）；

（2）、溢流阀静动态实验（启闭特性、压力超调特性）；

（3）、节流调速及进油调速阀调速；

（4）、调速阀的节流调速性能实验（进油节流调速，回油节流调速，旁路系统中工作特性）；

（5）、液压系统效率实验。

3. 液压元件系统创意设计性实验。
