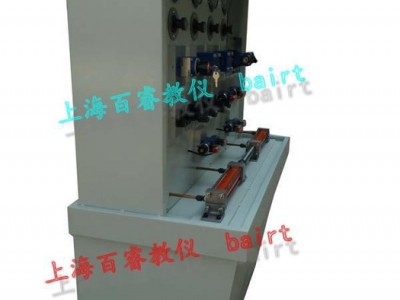

YD-E型 油泵性能测试教学实验台
产品: 浏览次数:761YD-E型 油泵性能测试教学实验台
品牌: 百睿
材质: 铸铁
产地: 上海
单价: 1.00元/台
最小起订量: 1 台
供货总量: 100 台
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2022-02-18 10:19

详细信息
材质 铸铁
产地 上海
工作台尺寸 1390*600*1700
功率 1500w
介质最大压力 7
名称 YD-E型 油泵性能测试教学实验台
安装形式 螺钉固定

YD-E型  油泵性能测试教学实验台



一、实验台可进行的实验及具备的特点:

1.设备整体外形美观、大方。

2.有照明装置。

3.实验台立式布置,液压阀安装在立式布置的铸铁面板上,同时配以压力表及椭圆齿轮流量计测量流量和压力。

4.压力及流量在实验台正面调整,管路在背面以铜管固定连接,管路不凌乱。

5.以钢质罩壳防护,安全性好。

6.设备以机床标准制造,贴近工业实际。

7.两只低摩擦对顶加载油缸用螺钉固定于铸铁台面上,刚性好、实验精度高。

8.可实现双油缸对顶加载,实验压力可到7Mpa。

9.台面上设集油装置,避免油液外漏。

10.液压站的泵源为两套定量泵组供油,置于罩壳围覆的实验台下面,同时可进行定量泵的性能测试及可变负载的加载实验。

二、主要特点:

1、实验台立式布置,液压阀安装在立式布置的铸铁面板上,同时配以压力表及流量计显示流量和压力。

2、 有照明装置。

3、 压力及流量参数在正面调整,管路在背面以铜管固定连接,安全性好,管路不凌乱。

4、两只对顶加载油缸用螺钉固定于铸铁台面上,实现双油缸对顶加载,实验压力可≥7Mpa,台面上设集油装置,避免油液外漏。

5、 液压站的泵源为两套定量泵组供油,置于罩壳围覆的实验台下面,同时可进行定量泵的性能测试及可变负载的加载实验。

三、主要参数:

 1、最高压力:63 kg/c㎡,油泵YB1-6,排量为6 ml/r(共2台)

2、电机的型号:2HP4P(共2台);功率:1,5Kw 转速1450r/min

3. 油箱 120L

4. 外型尺寸: 长x宽x高  1390×600×1700(毫米)。

四、实验项目:

1. 标准系列液压元件工作原理认识实验液

2. 液压元件能测试实验,

(1)、油泵性能实验(油泵流量特性、容积效率及总效率);

(2)、溢流阀静动态实验(启闭特性、压力超调特性);

(3)、节流调速及进油调速阀调速;

(4)、调速阀的节流调速性能实验(进油节流调速,回油节流调速,旁路系统中工作特性);

(5)、液压系统效率实验。

3. 液压元件系统创意设计性实验。

配置清单附后

YD-E型性能综合实验台彩页及配置清单

序号

名  称

规 格 型 号

数量

备 注

1.

实验台

1390×600×1700

全钢结构,实验台主材为2mm厚度钢板制作,整机亚光喷塑;面上铸铁面板

1套

自制

2.

元件存入柜

1.5mm厚度金属板制成,亚光喷塑

1组

自制

3.

抽屉

导轨式组合抽屉,1.5mm以上钢板亚光喷塑

1组

自制

4.

电气柜

1.5mm钢板亚光喷塑,放置电气组件

1套

自制

5.

万向轮

2.5mm优质钢材;带自锁功能;滚轮式轴承

1套

安装在实验台底部

6.

驱动电动机(低噪)

2HP 4P 采用铣铁外壳,卧式,功率1.5KW

2台

上海

7.

定量叶片泵

额定压力7MPa

1只

上海

8.

油箱

100L,金属钢板折边制作,盖边加厚材料作支撑,表面喷塑,外形美观大方

1只

自制

9.

空气滤清器

活动网口径φ32,通过流量大于20L/min

1只

过滤精度300目

10.

滤油器

MF-03 过滤精度200目

2只

台湾油升

11.

油温油面计

镀铭铁质外壳

1只

台湾油升

12.

双作用液压缸

行程200mm,杆径与活塞比1:2

2只

正控液压

13.

加载板

15mm后度金属板制成 内置在实验台内

1块

自制

14.

节流阀截止阀

DV12单向节流阀 ,螺纹口径M16,流量24L/min ,最大压力35MPa

3只

力士乐型

15.

单向阀

S10A管式单向,流量:30L/min ,最高压力31.5 MPa螺纹口径M16

1只

力士乐型

16.

直动式溢流阀

DBDH6P 板式最大流量:100L/min ,最大压力31.5MPa

2只

力士乐型

17.

调速阀

2FRM5单向调速阀, cf 0.05-4L/min ,free flow20L/min max pressure 工作压力21 MPa ,配置两口流路板,螺纹口径M16

2只

力士乐型

18.

二位三通电磁换向阀

3WE6A61B两位三通 ,流量:60L/min 配过渡油路板,口径φ8,直流24V线圈,配导线接插件,带LED显示

1只

力士乐型

19.

三位四通电磁换向阀(O)

4WE6E61B两位四通 流量:60L/min 配过渡油路板,口径φ8,直流24V线圈,配导线接插件,带LED显示

2只

力士乐型

20.

四通

铝型材,铝锭AL6063精致开模制成,

4只

自制

21.

甘油式压力表

10MPa 硅油耐震

内红色标签分别显示MPa值和psi值

4只

红旗仪表

22.

高压油管

固定铜管及快链接胶管,耐压值28MPa

1套

上海

23.

接头、液压底板密封件

液压件配套用

1套

上海

24.

液压元件底板

航天铝开模精制可在实验屏上迅速搭接

1套

自制

25.

液压油

普力抗磨液压油32#

280升

中国石化

26.

流量测试传感器

LWGY-6,涡轮式流量传感器,精度0.5级,可4-20mA标准电流信号输出,轴、轴承都采用硬合金材料

1只

中国国弈

27.

流量积算仪

XSM系列,测量频率范围 0.1-25kHz,基本误差小于0.01%

1只

中国广控

28.

压力传感器

0.2级

1只

上海

29.

功率变送器

0.5级

1只

广控

30.

功率显示仪表

配套功率表

1只

广控

31.

示波器



1套

上海

32.

稳压电源

WV分别输出DC24V 4.5ADC12V1.5A

1只

台湾明纬

33.

电源启停模块

含三相四线漏电保护(输出380V/220V)

1套

HGG(海格电气)

34.

交流接触器

施耐德

1只

法国 施耐德SE

35.

按钮模块

启动按钮,编程控制器输入输出等

1套

上海远大等

36.

继电器控制模块



1套

欧姆龙

37.

密封胶带

(生料带)

1卷

上海

38.

密封组合垫片

Φ16

1套

德国油控

39.

密封圈

接头配套

1套

德国油控

40.

开闭式快换接头

双闭锁接头

1套

自制

41.

按钮开关

安装孔Φ10

1只

上海远大

42.

电器控制按钮

远大

3只

上海

43.

电信号插头、插座

上海精艺

1套

精艺

44.

实验台说明书

纸质

1册

操作说明书

45.

实验指导书

纸质

1册

实验指导书

46.

仪表说明书

纸质

1册

仪表说明书

47.

传感器说明书

纸质

1册

传感器说明书
