杠杆式土壤蒸渗仪库号：M24605 杠杆式土壤蒸渗仪库号：M24605 2、 系统组成及总体结构
杠杆式土壤蒸渗仪整机系统可分为硬件和软件两大部分，共四个板块：
（1） 测量部分：由土箱、杠杆称重系统平台以及配套传感器等组成、
（2） 数据传输部分：由数据转换模块、放大器及供电系统等组成。
（3） 终端显示部分：由数据采集器、主控制器、配套软件及液晶显示屏等组成。
（4） 供排水系统：由控制模块、阀门和补水系统等组成。

QYZS-GG型直称式蒸渗仪整机系统
序号 名称 数量 备注
1 称重传感器 12只
2 渗漏传感器 12只
3 4级杠杆称重平台及土箱 12套 含防蠕变系统
4 数据采集器及自动运行控制器 12台 含控制模块
5 大气温湿度传感器 1个 多个蒸渗仪使用一套
6 光照传感器
7 雨量传感器
8 土壤温度水分电导率传感器 12*8个
9 土壤水势传感器 12*8个
10 土壤溶液提取装置 12套 每套采样8个点
11 连接线缆及信号控制线 1套
12 数据集中处理存储软件 1套 多个蒸渗仪使用一套
13 工业计算机及配套设施 1套 多个蒸渗仪使用一套
14 UPS备用电源 4套 3个蒸渗仪使用一套
1•蒸渗仪测量原理
对于被蒸渗仪测量的土柱，其水量的平衡方程为：
(1)
式中 为土壤储存水量的变化，P为降水量，I为灌溉量，Q为地下水流， 为净地表径流量，ET为蒸腾蒸发量。
对于蒸渗仪， 一般可以忽略，方程1可改为
（2）
降水量（ ）和灌溉量（I）可以由雨量计和水表直接测得。土壤储存水量的变化量（ ）代表降水或灌溉后水分的增加，或测量蒸腾蒸发作用导致水分的损失，这些较难测量，所以产生了的称重系统来测量 。
地下水流Q代表由蒸渗仪供排水系统供进和排出的土柱的水量。在地下水位不发生变化时，加入到土柱的水量为地下水对土壤水的补给量（Eg）,Eg=Q，由土柱排出的水量为地下水补给量（ ）， ，如果大田中地下水位发生了变化，为了保持仪器内水位与大田水位*，需向土柱内加入或排出一定水量，地下水对土壤水的补给量与入渗量可由其间接计算得出。如果地下水位上升
（3）
如果地下水位下降了
（4）
a和b为吸水和脱水实验测定的系数。实际上 , 为地下水位上升或下降时含水量的变化，可有水位计测得。

称重传感器的主要性能指标如下：
1） 称重范围：±300mm；
2） 精度：±0.1mm；
3） 分辨率：0.01mm；
4） 称重采样速率：0.1秒。

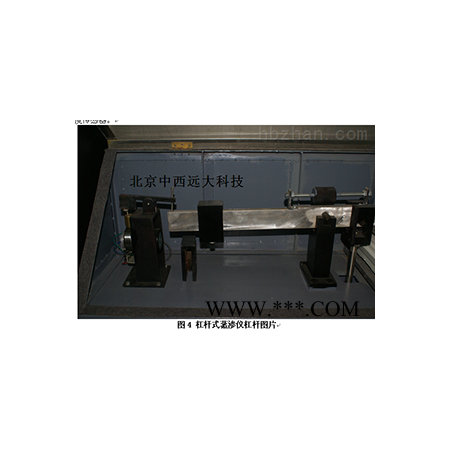

由于杠杆称重传感器固有的零漂和蠕变特性，在长期受力状态下不可避免影响测量精度，并且每只传感器的误差参数又不同。我公司专门设计开发了防止称重传感器蠕变装置，该装置称重传感器在非测量状态时不受压力。并设计出一套杠杆称重传感器校验设备和方法，对其量程、稳定性、重复性和敏感性进行测试和校验。如量程的测试采用依次加载已知重量砝码1~50Kg然后再依次减载的方法；为了测试其稳定性，在1h内向杠杆称重传感器加载100Kg重物，然后每10min测量度数，判断其稳定。称重传感器的敏感性采用依次加载和减载100g、200g、200g、300g、200g、1000g、1000g、2000g的方法来测量。从而的清除零漂和蠕变带来的测量误差。
