● 概述

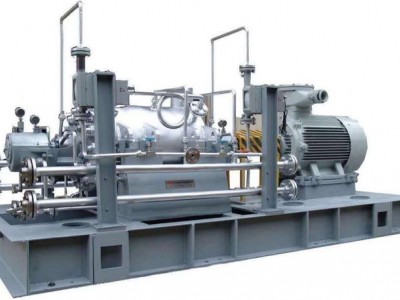

ZAK、ZAOK、ZEK型石油化工流程泵，是按照API Std 610《石油、石化和天然气工业用离心泵》标准设计开发的产品。该产品具有外形美观、结构紧凑、高效节能、维修方便等有点。

● 范围及用途

产品广泛应用于输送清洁或含颗粒的液体、低温或高温的液体，中性或有腐蚀性的液体。主要用于炼油厂、石油化工低温工程、煤加工工业；化学工业、造纸、纸浆业、制糖业和普通流程工业；供暖和空气调节系统、环境保护工程、船舶及海上工业；供水厂、海水淡化厂、发电厂。

● 参数范围

流量：2m3/h～2600m3/h

扬程：～250m

● 材质说明

泵体材质可分为球墨铸铁、铸钢、不锈钢等，叶轮材质为铸钢、铸铜、不锈钢等,主轴材质为合金钢、不锈钢等。

当泵采用球墨铸铁时，输送介质温度为－20℃～200℃；

当泵采用铸钢或不锈钢材质时，输送介质温度可大于200℃。

● 结构特点

ZAK、ZAOK、ZEK泵为单级、卧式悬臂式离心泵，轴向吸入，径向排出。ZAK型泵体为脚支撑，ZEK型泵体为中心支撑。

该泵叶轮采用平衡孔加耐磨环平衡轴向力，以平衡轴向力，出口直径80mm以上的泵体采用双涡壳来平衡径向力，保证了轴承的使用寿命及轴封处轴挠度。轴封可使用填料密封、也可使用单端面机械密封、双端面机械密封。并配有冷却、冲洗或密封液系统。

泵体和轴承架采用中间连接段连接，根据不同的工况条件，中间连接段可采用不同的材质，解决了输送高压、易燃、易爆或强腐蚀介质时，轴承架断裂或被严重腐蚀现象的发生。

该系列泵的水力模型是在国内外水力模型中筛选并改进的，增加了泵体叶轮的进口口径，使泵的进口流速较低，增加了泵的抗汽蚀性能，提高了泵的效率，该产品设计先进，结构合理，泵运行平稳，噪声低，维修方便，提高了泵的使用寿命和运行可靠性。

该系列泵可以根据具体工况要求配备不同的密封形式，轴承架设计有空冷的散热片和水冷两种结构，可以适用于不同温度的工况，所以该系列泵的适用范围比较广。
