一种新型超高压液压系统设计方案

超高压液压系统一般由超高压泵加各类超高压阀件组成，成本昂贵，选型不方便。

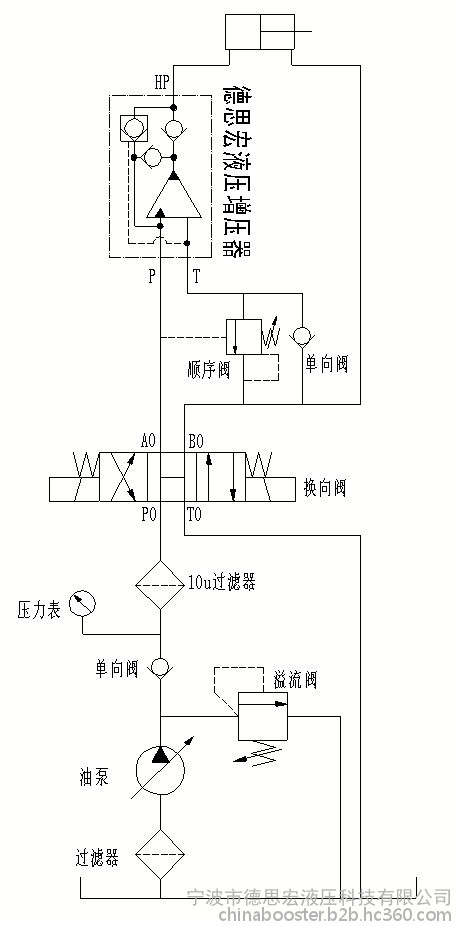

本文介绍一种无需任何高压液压元件的超高压液压系统。系统原理如图所示。

低压油泵可为变量泵或者定量泵，经过溢流阀，单向阀，过滤器，换向阀，到达德思宏液压增压器，再到油缸负载。德思宏液压增压器回油连接顺序阀和单向阀，再回到换向阀的BO口。

油泵启动后，换向阀换向到右位，液压油全部经过液压增压器到达油缸负载，实现快速动作。当油缸到位后，压力上升，顺序阀打开，德思宏液压增压器T口打开，开始回油，P和T口的压差产生增压动力，开始增压，流量减小，压力增大，这时候实现高压慢速锁紧。当换向阀换向到左位，BO口的压力油经过单向阀，到达德思宏液压增压器T口，顶开内部液压锁，实现卸荷，油缸快速退回。
