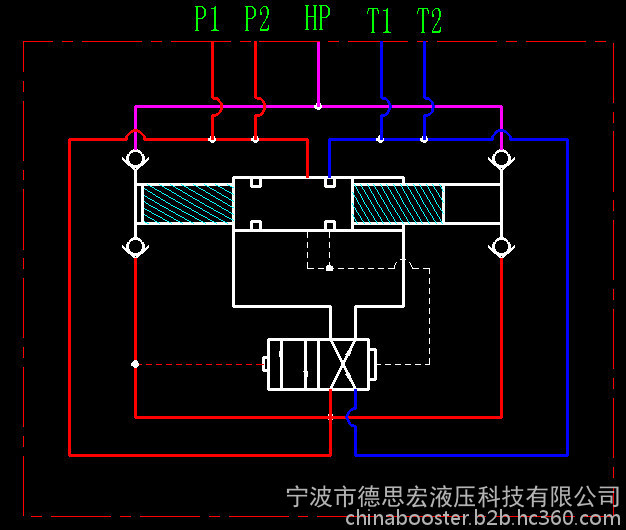

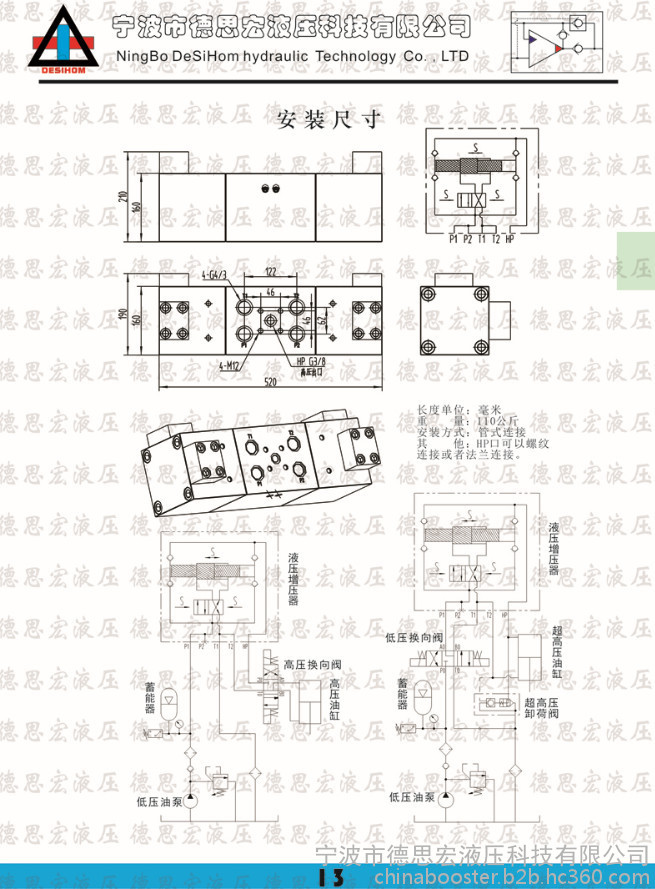

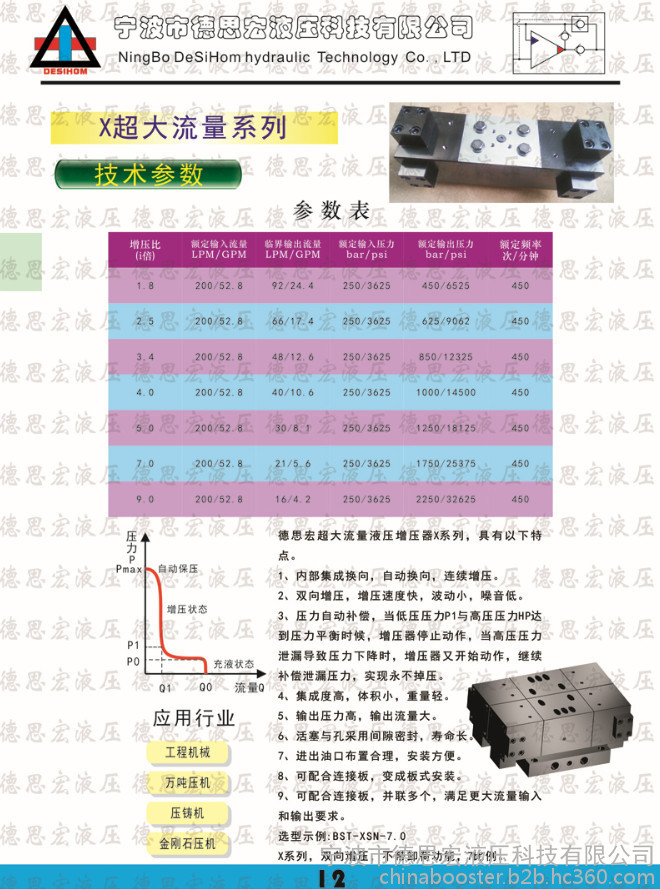

原理图如上图所示，这个状态下，液控换向阀左边反馈腔与P口接通，右边反馈腔经过增压大活塞与T口相通，这时候，液控换向阀将往右边移动。

液控换向阀往右移动换向后，P口液压油经过液控换向阀，达到增压大活塞左腔，推动增压大活塞往右边移动，增压大活塞右腔则经过换向阀后回到T口。增压大活塞往右边移动的同时，推动增压小活塞压缩右边高压腔，提高压力，再从HP口输出。

当增压大活塞移动到右边后，液控换向阀右边反馈腔将经过增压大活塞左边油槽，与P口接通，由于液控换向阀右边反馈面积大于左边反馈面积，这时候将推动液控换向阀往左边移动。

液控换向阀往左边移动到位后，增压大活塞又开始往左边运动，原理和之前一样，使左边输出高压。

如此往复左右运动，实现连续增压。
