| 材质 | 铸铁 |
|---|---|
| 驱动方式 | 电动 |
| 输送介质 | 清水泵 |
| 性能 | 自动 |
| 用途 | 自吸 |
| 原理 | 自吸 |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 单级 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 自吸 |
| 品牌 | 上海邦瀑 |
| 型号 | ZX25-3.2-20 |

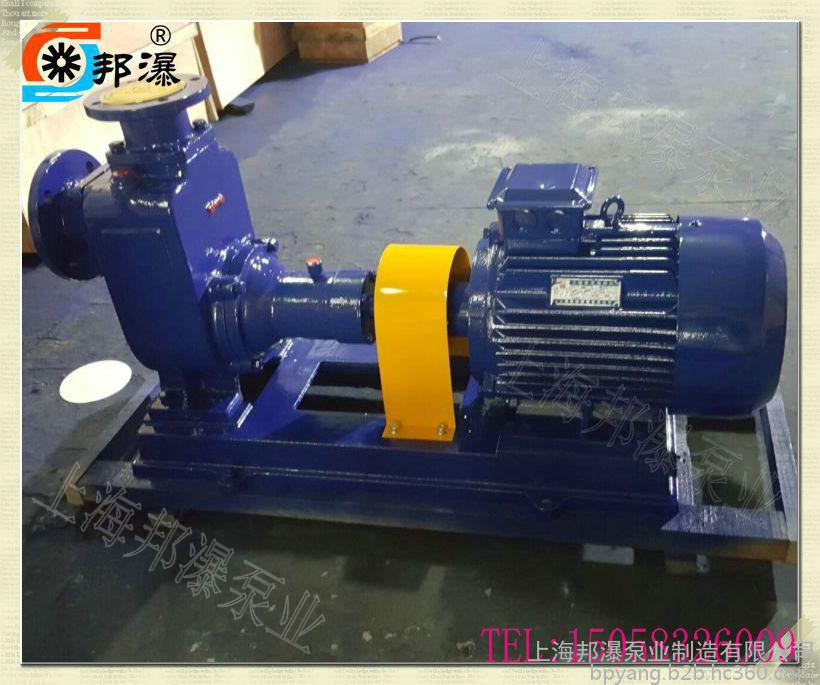

卧式自吸泵 ZX自吸泵型号 自吸泵参数 ZX25-25-125
ZX自吸泵产品用途
1、适用于城市环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、工矿冲洗、设备冷却等。
2、装上摇臂式喷头、又可将水冲到空中后，散成细小雨滴进行喷雾，是农场、苗圃、果园、茶园的良好机具。
3、适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料(介质粘度≤100厘珀、含固量可达30％以下)。
4、可和任何型号、规格的压滤机配套使用，将浆料送给压滤机进行压滤的最理想配套泵种。
ZX自吸泵工作原理
ZX自吸泵采用轴向回液的泵体结构。泵体由吸人室、储液室、涡卷室、回液孔、气液分离室等组成，泵正常起动后，叶轮将吸人室所存的液体及吸人管路中的空气一起吸人，并在叶轮内得以完全混合，在离心力的作用下，液体夹带着气体向涡卷室外缘流动，在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进人气液分离室。此时，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室，并由回流孔再次进入叶轮，与叶轮内部从吸人管路中吸人的气体再次混合，在高速旋转叶轮作用下，又流向管道泵叶轮外缘，按道这样的循环周期反复运作直到进口端和泵腔内所有空气被吸尽排空形成真空状态，以此完成自吸过程进入最佳工作状态。
ZX自吸泵产品概述
ZX自吸泵是大西洋泵业结合大量技术资料实浅、吸收、消化、改进后研制而成的节能泵类产品。该泵属自吸式离心泵，它具有结构紧凑、操作方便、运行平稳、维护容易、效率高、寿命长，并有较强的自吸能力等优点。管路中不需安装底阀，工作前只需保证泵体内储有定量引液即可。因此简化了管路系统，又改善了劳动条件。
ZX自吸泵型号定义
ZX自吸泵结构图
序号 部件名称 序号 部件名称
1 进口接管 5 叶轮 2 进口单向阀 6 机械密封 3 出水接管 7 轴承座 4 泵体 8 泵轴
ZX自吸泵性能参数表
ZX自吸泵性能参数 型号 流量Q 扬程
m吸程
m转速
r/min自吸性能
min/5m功率Kw m 3 /h L/s 轴功率 电机功率 ZX25-3.2-20 3.2 0.9 20 6.5 2900 1.9 0.46 1.1 ZX25-3.2-32 3.2 0.9 32 6.5 2900 1.8 0.8 1.5 ZX40-6.3-20 6.3 1.8 20 6.5 2900 1.9 0.87 1.5 ZX40-10-40 10 2.8 40 6.5 2900 1.5 2.7 4 ZX50-15-12 15 4.2 12 6.5 2900 2.4 1.1 1.5 ZX50-18-20 18 5 20 6.5 2900 1.9 1.8 2.2 ZX50-12.5-32 12.5 3.5 32 6.5 2900 1.5 2.1 3 ZX50-20-30 20 5.6 30 6.5 2900 1.5 2.6 4 ZX50-14-35 14 3.9 35 6.5 2900 1.5 2.7 4 ZX50-10-40 10 2.8 40 6.5 2900 1.5 2.7 4 ZX50-12.5-50 12.5 3.5 50 6.5 2900 1.4 4.3 5.5 ZX50-15-60 15 4.2 60 6.5 2900 1.3 6.2 7.5 ZX50-20-7.5 20 5.6 7.5 6.5 2900 1.3 9.8 11 ZX65-30-15 30 8.3 15 6.5 2900 2 1.9 3 ZX65-25-32 25 6.9 32 6 2900 1.5 4.4 5.5 ZX80-35-13 35 9.7 13 6 2900 3.4 1.9 3 ZX80-43-17 43 12 17 6 2900 1.8 3.1 4 ZX80-40-22 40 11.1 22 6 2900 1.9 4.4 5.5 ZX80-50-25 50 13.9 25 6 2900 1.5 5.2 7.5 ZX80-50-32 50 13.9 32 6 2900 1.5 6.8 7.5 ZX80-60-55 60 16.7 55 6 2900 1.5 15 18.5 ZX80-60-70 60 16.7 70 6 2900 1.2 20.1 22 ZX100-100-20 100 27.8 20 6 2900 1.8 7.8 11 ZX100-100-40 100 27.8 40 6 2900 1.8 16.3 22 ZX100-100-65 100 27.8 65 6 2900 1.8 27.7 30 ZX100-70-75 70 19.4 75 6 2900 1.8 24.3 30 ZX150-170-55 170 47.2 55 5 2900 1.8 39.2 45 ZX150-170-65 170 47.2 65 5 2900 1.3 46.3 55 ZX150-160-80 160 44.4 80 5 2900 1.2 53.6 55 ZX200-400-32 400 111.1 32 5 1450 2 52.1 55 ZX200-280-63 280 77.8 63 5 1450 1.5 73.9 90 ZX200-350-65 350 97.2 65 5 1450 1.5 97.2 110 ZX250-550-32 550 152.8 32 5 1450 2 72.3 75 ZX250-400-50 400 111.1 50 5 1450 2 80 90 ZX250-450-55 450 125 55 5 1450 2 102.1 110 ZX250-400-75 400 111.1 75 5 1450 1.5 125.6 132 ZX300-600-32 600 166.7 32 5 1450 2 79.2 90 ZX300-500-50 500 138.9 50 5 1450 2 104.6 110 ZX300-550-55 550 152.8 55 5 1450 2 117.6 132
