| 材质 | 铸铁 |
|---|---|
| 电压 | 380V |
| 工作温度 | 常温 |
| 功率 | 2.2（kw） |
| 规格 | CYZ |
| 级数 | 单级 |
| 流量 | 12.5（m3/h） |
| 排出口径 | 25mm |
| 驱动方式 | 电动 |
| 输送介质 | 油泵 |
| 吸程 | 5 |
| 吸入口径 | 25 |
| 性能 | 自动 |
| 扬程 | 55 |
| 用途 | 流程泵 |
| 执行标准 | 国标 |
| 转速 | 2900 |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 2 |
| 叶轮结构 | 敞开式叶轮 |
| 叶轮吸入方式 | 2 |
| 品牌 | 泰盛 |
| 型号 | CYZ |
| 质量认证 | ISO9001 |

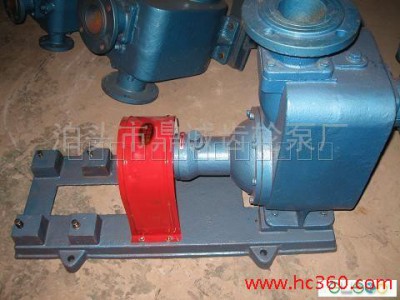

CYZ自吸式离心油泵
安装尺寸图
使用说明
500)this.width=500" border=undefined>
?? CYZ自吸式离心油泵用来输送汽油、煤油、柴油，航空煤油等石油产品。介质温度在-20℃～+80℃，是一种优良的船用装卸油泵。并适用于陆地油库、油罐车等储油装置的油料输送。也可以用来输送海水、淡水等。
500)this.width=500" border=undefined>
?? 该泵属自吸式离心泵，具有结构简单、操作维护方便、运行平稳、排量大、郊率高、便于调节、使用范围广等特点。
500)this.width=500" border=undefined>
?? 采用轴向回液的泵体结构，泵体由吸入室、储液室、涡旋室、回液孔、气液分离室等组成。泵的轴承采用单列向心球轴承。在泵的轴承体底部设有冷却室，泵内部高、低压区间有密封环。轴端采用机械密封。
| 型号 | 流量 | 扬程 m | 泵汽蚀 余量 m | 自吸性能 min/5m | 转速 r/min | 进出口径 mm | 电机 | ||
| m3/h | L/min | 型号 | 功率kw | ||||||
| 25CYZ-27 | 3 | 50 | 27 | 3 | 3 | 2900 | 25 | YB801-2 | 0.75 |
| 40CYZ-20 | 6.3 | 105 | 20 | 3.5 | 2 | 2900 | 40×32 | YB802-2 | 1.1 |
| 40CYZ-40 (50CYZ-40) | 10 | 167 | 40 | 3.5 | 1.5 | 2900 | 50×40 (50) | YB112M-2 | 4 |
| 50CYZ-12 | 15 | 250 | 12 | 3.5 | 2.5 | 2900 | 50 | YB90S-2 | 1.5 |
| 50CYZ-20 | 18 | 300 | 20 | 3.5 | 2 | 2900 | 50 | YB90L-2 | 2.2 |
| 50CYZ-35 | 14 | 233 | 35 | 3.5 | 1.5 | 2900 | 50 | YB112M-2 | 4 |
| 50CYZ-50 | 12.5 | 208 | 50 | 3.5 | 1.5 | 2900 | 50 | YB132S1-2 | 5.5 |
| 50CYZ-60 | 15 | 250 | 60 | 3.5 | 1.5 | 2900 | 50 | YB132S2-2 | 7.5 |
| 50CYZ-75 | 20 | 333 | 75 | 3.5 | 1.5 | 2900 | 50 | YB160M1-2 | 11 |
| 65CYZ-15 | 30 | 500 | 15 | 4 | 2 | 2900 | 65 | YB100L-2 | 3 |
| 65CYZ-30 | 25 | 416 | 30 | 4 | 2 | 2900 | 65 | YB112M-2 | 4 |
| 80CYZ-13 | 35 | 583 | 13 | 4 | 3.5 | 2900 | 80 | YB100L-2 | 3 |
| 80CYZ-17 | 43 | 716 | 17 | 4 | 2 | 2900 | 80 | YB112M-2 | 4 |
| 80CYZ-25 | 50 | 833 | 25 | 4 | 1.5 | 2900 | 80 | YB132S2-2 | 7.5 |
| 80CYZ-32 | 50 | 833 | 32 | 4 | 1.5 | 2900 | 80 | YB132S2-2 | 7.5 |
| 80CYZ-55 | 60 | 1000 | 55 | 4 | 1.5 | 2900 | 80 | YB160L-2 | 18.5 |
| 80CYZ-70 | 60 | 1000 | 70 | 4 | 1.2 | 2900 | 80 | YB180M-2 | 22 |
| 100CYZ-40 | 100 | 1667 | 40 | 4 | 2 | 2900 | 100 | YB180M-2 | 22 |
| 100CYZ-40A | 100 | 1667 | 40 | 4 | 1.5 | 1470 | 100 | YB180L-4 | 22 |
| 100CYZ-65 | 100 | 1667 | 65 | 4 | 2 | 2900 | 100 | YB200L1-2 | 30 |
| 100CYZ-75 | 70 | 1167 | 75 | 4 | 2 | 2900 | 100 | YB200L1-2 | 30 |
| 150CYZ-55 | 160 | 2667 | 55 | 5 | 2 | 2900 | 150 | YB225M-2 | 45 |
| 150CYZ-65 | 170 | 2833 | 65 | 5 | 1.3 | 1470 | 150 | YB250M-4 | 55 |
| 200CYZ-63 | 280 | 4667 | 63 | 5 | 1.5 | 1480 | 200 | YB280M-4 | 90 |
| 80CYZ-125 | 50 | 833 | 125 | 4 | 1.5 | 2900 | 80 | YB250M-2 | 55 |
| 100CYZ-125 | 100 | 1667 | 125 | 4 | 1.5 | 2900 | 100 | YB280S-2 | 75 |
| 150CYZ-125 | 150 | 2500 | 125 | 5 | 1.5 | 2900 | 150 | YB315S-2 | 110 |
| 200CYZ-125 | 200 | 3333 | 125 | 5 | 1.5 | 2900 | 200 | YB315M-2 | 132 |
| 250CYZ-50 | 400 | 6666 | 50 | 6 | 1.5 | 1480 | 250 | YB280M-4 | 90 |
