| 材质 | 铸铁 |
|---|---|
| 电压 | 380V |
| 工作温度 | 常温 |
| 功率 | 22kw |
| 规格 | 台 |
| 级数 | 2级 |
| 流量 | 60（m3/h） |
| 排出口径 | 80mm |
| 驱动方式 | 电动 |
| 输送介质 | 适用于输送易燃易爆易漏易挥发的液体输送 |
| 吸程 | 6m |
| 吸入口径 | 80mm |
| 性能 | 不阻塞,耐腐蚀,无泄露 |
| 扬程 | 60m |
| 用途 | 管道泵 |
| 执行标准 | 国标 |
| 转速 | 2900 |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 单级 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 宇硕 |
| 型号 | 80CYZ-70 |
| 质量认证 | ISO9001 |

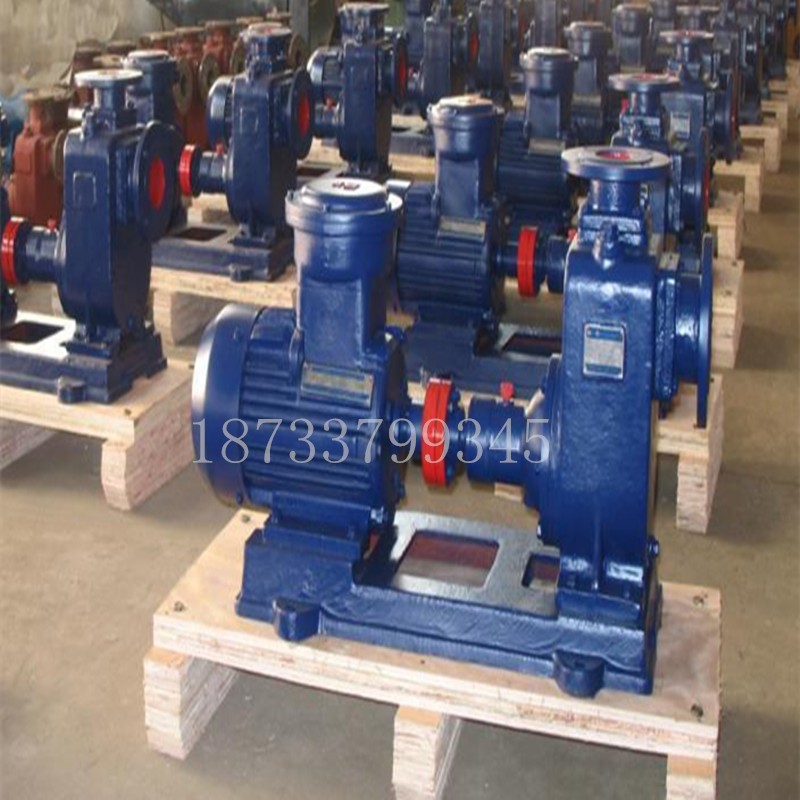

CYZ系列自吸式离心油泵属自吸式离心泵。具有结构简单，操作维护方便，运行平稳，排量大，效率高，便于调节，有较强的自吸能力，使用范围广等特点。
用途：
CYZ系列自吸式离心油泵，主要用来输送汽油，煤油，柴油，航空煤油等石油产品。介质温度在-20℃-+80℃，是一种优良的船用装卸油泵，可兼作扫舱水泵，并适用于陆地油库，油罐车等储油装置的油料输送，也可以用来输送海水，淡水等。
结构形式：
CYZ系列自吸式离心油泵，采用轴向回液的泵体结构，泵体由吸入室，储液室，涡旋室，回液孔，气液分离室等组成，泵的轴承采用单列向心球轴承，在一些泵的轴承体底部设有冷却室，泵内部高，低压区间有密封环，轴端采用机械密封。
工作原理
叶轮安装在泵壳内，并紧固在泵轴上，泵轴由电机直接带动。泵壳中央有一液体吸入与吸入管连接。液体经底阀6和吸入管进入泵内。泵壳上的液体排出口与排出管连接。在离心泵启动前，泵壳内灌满被输送的液体；启动后，启动后，叶轮由轴带动高速转动，叶片间的液体也必须随着转动。在离心力的作用下，液体从叶轮中心被抛向外缘并获得能量，以高速离开叶轮外缘进入蜗形泵壳。
CYZ型自吸式离心油泵的主要过流部件有吸水室、叶轮和压水室。吸水室位于叶轮的进水口前面，起到把液体引向叶轮的作用；压水室主要有螺旋形压水室(蜗壳式)、导叶和空间导叶三种形式；叶轮是泵的最重要的工作元件，是过流部件的心脏，叶轮由盖板和中间的叶片组成。
离作前，先将泵内充满液体，然后启动离心泵，叶轮快速转动，叶轮的叶片驱使液体转动，液体转动时依靠惯性向叶轮外缘流去，同时叶轮从吸入室吸进液体，在这一过程中，叶轮中的液体绕流叶片，在绕流运动中液体作用一升力于叶片，反过来叶片以一个与此升力大小相等、方向相反的力作用于液体，这个力对液体做功，使液体得到能量而流出叶轮，这时液体的动能与压能均增大。
在蜗壳中，液体由于流道的逐渐扩大而减速，又将部分动能转变为静压能，最后以较高的压力流入排出管道，送至需要场所。液体由叶轮中心流向外缘时，在叶轮中心形成了一定的真空，由于贮槽液面上方的压力大于泵入口处的压力，液体便被连续压入叶轮中。可见，只要叶轮不断地转动，液体便会不断地被吸入和排出。
当泵壳内存有空气，因空气的密度比液体的密度小得多而产生较小的离心力。从而，贮槽液面上方与泵吸入口处之压力差不足以将贮槽内液体压入泵内，即离心泵无自吸能力，使离心泵不能输送液体，此种现象称为“气缚现象”。为了使泵内充满液体，通常在吸入管底部安装一带滤网的底阀，该底阀为止逆阀，滤网的作用是防止固体物质进入泵内损坏叶轮或妨碍泵的正常操作。
CYZ型自吸式离心泵的用途：
用来输送汽油、煤油、柴油，航空煤油等石油产品。介质温度在-20℃～+80℃，是一种优良的船用装卸油泵。并适用于陆地油库、油罐车等储油装置的油料输送。也可以用来输送海水、淡水等。
技术参数表：
| 序号 | 型号 | 流量 | 扬程 m | 泵汽蚀 余量 m | 自吸性能 min/5m | 转速 r/min | 轴功率 kw | 进出口径 mm | 电机 | ||
| m3/h | L/min | 型号 | 功率kw | ||||||||
| 1 | 25CYZ-27 | 3 | 50 | 27 | 3 | 3 | 2900 | 0.6 | 25 | YB801-2 | 0.75 |
| 2 | 40CYZ-20 | 6.3 | 105 | 20 | 3.5 | 2 | 2900 | 0.88 | 40×32 | YB802-2 | 1.1 |
| 3 | 40CYZ-40 (50CYZ-40) | 10 | 167 | 40 | 3.5 | 1.5 | 2900 | 2.8 | 50×40 (50) | YB112M-2 | 4 |
| 4 | 50CYZ-12 | 15 | 250 | 12 | 3.5 | 2.5 | 2900 | 1.1 | 50 | YB90S-2 | 1.5 |
| 5 | 50CYZ-20 | 18 | 300 | 20 | 3.5 | 2 | 2900 | 1.8 | 50 | YB90L-2 | 2.2 |
| 6 | 50CYZ-35 | 14 | 233 | 35 | 3.5 | 1.5 | 2900 | 2.7 | 50 | YB112M-2 | 4 |
| 7 | 50CYZ-50 | 12.5 | 208 | 50 | 3.5 | 1.5 | 2900 | 4.3 | 50 | YB132S1-2 | 5.5 |
| 8 | 50CYZ-60 | 15 | 250 | 60 | 3.5 | 1.5 | 2900 | 6.3 | 50 | YB132S2-2 | 7.5 |
| 9 | 50CYZ-75 | 20 | 333 | 75 | 3.5 | 1.5 | 2900 | 9.9 | 50 | YB160M1-2 | 11 |
| 10 | 65CYZ-15 | 30 | 500 | 15 | 4 | 2 | 2900 | 1.92 | 65 | YB100L-2 | 3 |
| 11 | 65CYZ-30 | 25 | 416 | 30 | 4 | 2 | 2900 | 3.2 | 65 | YB112M-2 | 4 |
| 12 | 80CYZ-13 | 35 | 583 | 13 | 4 | 3.5 | 2900 | 1.9 | 80 | YB100L-2 | 3 |
| 13 | 80CYZ-17 | 43 | 716 | 17 | 4 | 2 | 2900 | 3.1 | 80 | YB112M-2 | 4 |
| 14 | 80CYZ-25 | 50 | 833 | 25 | 4 | 1.5 | 2900 | 5.2 | 80 | YB132S2-2 | 7.5 |
| 15 | 80CYZ-32 | 50 | 833 | 32 | 4 | 1.5 | 2900 | 6.8 | 80 | YB132S2-2 | 7.5 |
| 16 | 80CYZ-55 | 60 | 1000 | 55 | 4 | 1.5 | 2900 | 15.0 | 80 | YB160L-2 | 18.5 |
| 17 | 80CYZ-70 | 60 | 1000 | 70 | 4 | 1.2 | 2900 | 20.1 | 80 | YB180M-2 | 22 |
| 18 | 100CYZ-40 | 100 | 1667 | 40 | 4 | 2 | 2900 | 18.3 | 100 | YB180M-2 | 22 |
| 19 | 100CYZ-40A | 100 | 1667 | 40 | 4 | 1.5 | 1470 | 18.5 | 100 | YB180L-4 | 22 |
| 20 | 100CYZ-65 | 100 | 1667 | 65 | 4 | 2 | 2900 | 27.7 | 100 | YB200L1-2 | 30 |
| 21 | 100CYZ-75 | 70 | 1167 | 75 | 4 | 2 | 2900 | 24.2 | 100 | YB200L1-2 | 30 |
| 22 | 150CYZ-55 | 160 | 2667 | 55 | 5 | 2 | 2900 | 38.1 | 150 | YB225M-2 | 45 |
| 23 | 150CYZ-65 | 170 | 2833 | 65 | 5 | 1.3 | 1470 | 51.0 | 150 | YB250M-4 | 55 |
| 24 | 200CYZ-63 | 280 | 4667 | 63 | 5 | 1.5 | 1480 | 75.1 | 200 | YB280M-4 | 90 |
| 25 | 80CYZ-125 | 50 | 833 | 125 | 4 | 1.5 | 2900 | 41.3 | 80 | YB250M-2 | 55 |
| 26 | 100CYZ-125 | 100 | 1667 | 125 | 4 | 1.5 | 2900 | 69.4 | 100 | YB280S-2 | 75 |
| 27 | 150CYZ-125 | 150 | 2500 | 125 | 5 | 1.5 | 2900 | 93 | 150 | YB315S-2 | 110 |
| 28 | 200CYZ-125 | 200 | 3333 | 125 | 5 | 1.5 | 2900 | 119.7 | 200 | YB315M-2 | 132 |
| 29 | 250CYZ-50 | 400 | 6666 | 50 | 6 | 1.5 | 1480 | 77.2 | 250 | YB280M-4 | 90 |
