| 外螺纹插入接口口径 | DN20 DN25 |
|---|---|
| 使用介质温度范围 | -20~90℃ |
| 工作介质 | 空气、水和油 |
| 平均压力损失 | 最大流量时0.01bar |
| 输出形式 | 单刀双掷微动开关输出 |
| 微动开关参数 | 5A(max.)、250VAC/DC |
| 电缆 | 标准配置1 m，2X0.75mm2 |
| 最大承压 | 25bar |
| 外壳防护等级 | IP65 |
| 材质 | 接液壳体:黄铜镀镍 挡板:不锈钢，铍铜挡片 电气外壳:ABS |
| 防护等级 | 高 |
| 工作电压 | 220（V） |
| 过载电流 | 4-20（A） |
| 类型 | 来电确认 |
| 品牌 | 鑫佰奥 |
| 型号 | DN20 |
| 加工定制 | 是 |

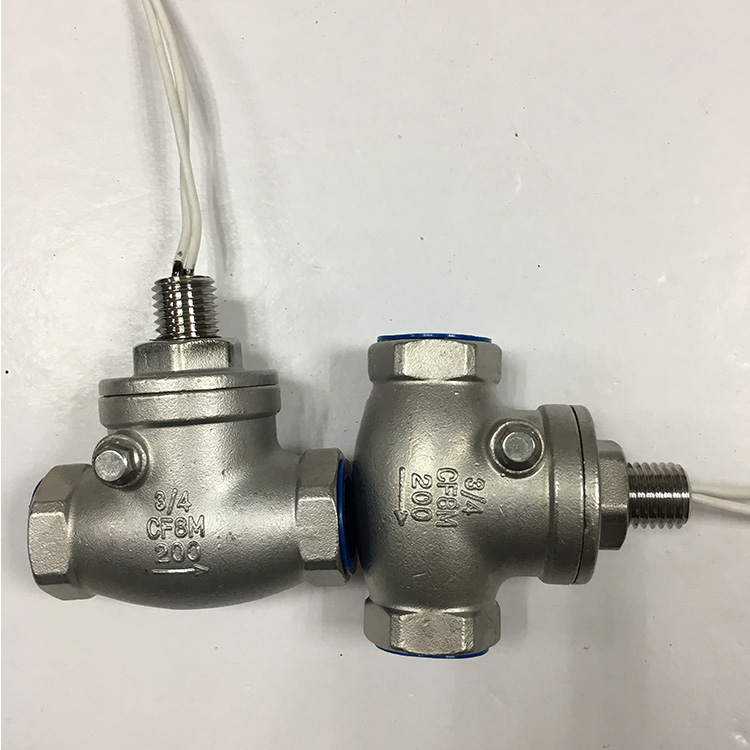

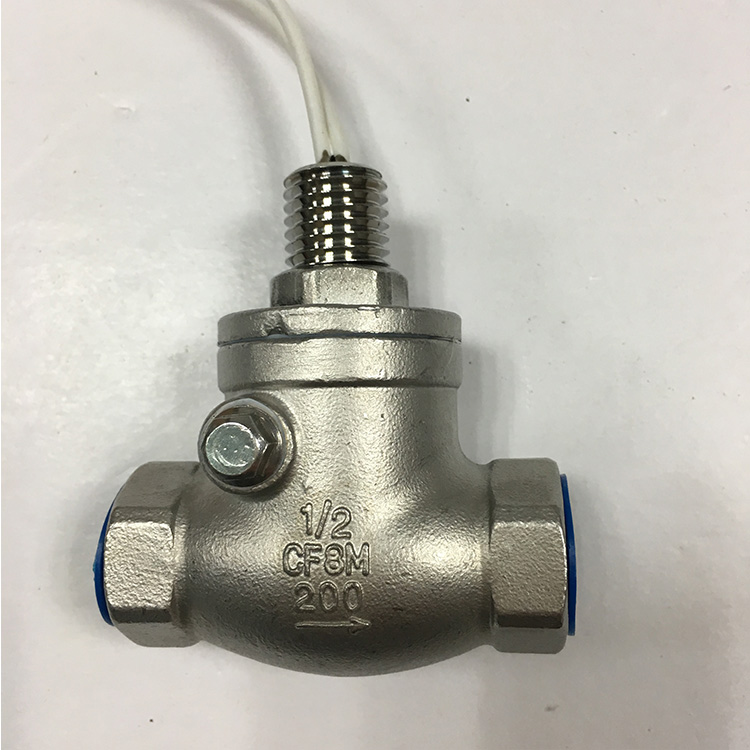

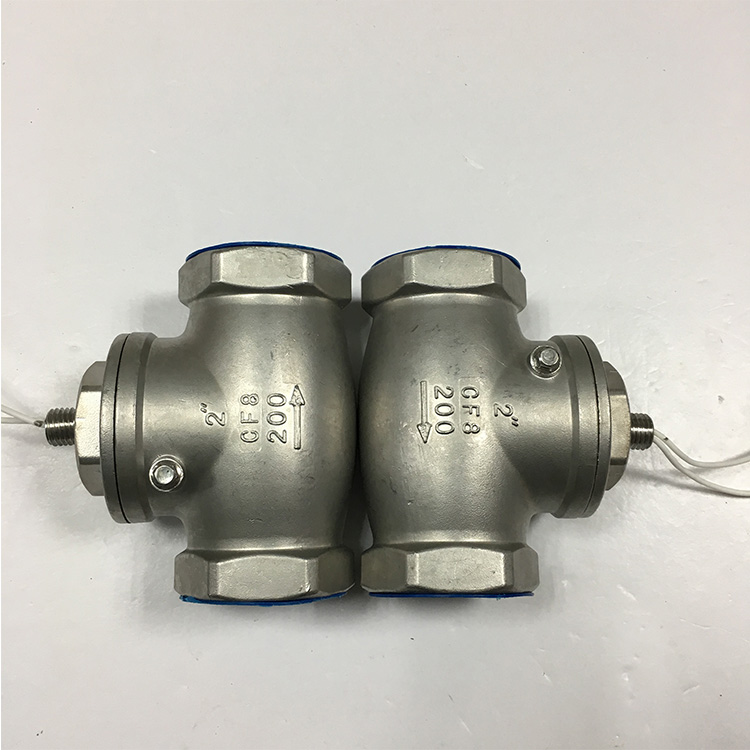

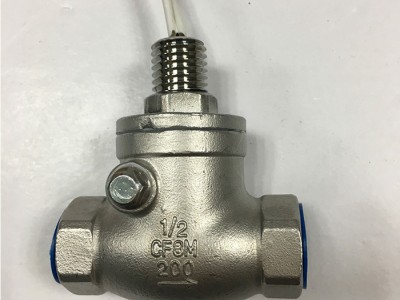

| 【水流开关】产品说明： |
| 水流开关是用于电热水器、太阳能热水器、空调器以及其他水系统的水循环控制、进出水控制、水加热控制、水泵开关控制、电磁阀通断控制或出水断电、出水通电控制等过程，当达到一定流量后将水流转换为开关式电信号的传感器件。 |
| 【水流开关】工作原理： |
| 当管路中的水流量大于0.75L/min流量时，磁芯在水流作用下产生位移并带动磁源产生磁控作用使传感器输出"1"开关信号,该信号输入到设备控制系统，经功率扩放大后实现以水流量控制的目的。当管路中的水流量小于0.75L/min流量后，磁芯在复位弹簧推力作用下带动磁源回位，使传感器输出 "0"开关信号,停止系统的工作。 流量开关主要是在水、气、油等介质管路中在线或者插入式安装监控水系统中水流量的大小。在水流量高于或者低于某一个设定点时候触发输出报警信号传递给机组，系统获取信号后即可作出相应的指示动作。避免或减少主机"干烧"。 |
| 【水流开关】应用领域： |
| 水流开关属于气液两用型，可广泛应用于工业自动化，机械设备，空气压缩工业，制冷暖通领域等。水流开关磁体不在流动的水道中，可正常用于污水系统管道中。 |
| 【水流开关】适应范围： |
| (1)环境温度不低于0℃。不可敲打壳体。远离磁性物体。 (2)信号的输出是开关量，因此控制对象的连接方式必须也是开关控制关系。 (3)控制对象的功率不得大于信号负载能力。 (4)本器件是水介质控制器件，不可用于其他介质控制。多种规格尺寸 |
| 【水流开关】安装方法： |
| 1、水平安装 当安装在水平管道的上端时，应保证介质是满管，以防探头只接触到空气而未接触到介质。 2、倒装 当安装在水平管道的下端时，应保证管道底部没有沉淀物，以免探头被沉淀物覆盖而无法与探头充分接触。 3、垂直安装 当垂直安装时，应装在由下至上的流动管段上。 |
| 【水流开关】安装位置： |
| 1、安装位置一般安装在水泵出水口到设备出水口的这段管路中，不能安装在水泵的吸入口的管路 上，这样容易使水泵无法正常吸水，水流开关也无法打开。 2、允许水平〔塑料部分在上)和垂直安装 3、安装挡板式流量开关时需要注意管道中的水流方向一定要和水流开关接 线盒上的箭头方向一致，否则水流开关无法工作。另外切勿用手扳动黑色塑料壳，否则水流开关将无法工作。 |
| 【水流开关】产品特点： |
| 流量开关具有灵敏度高、耐久性强等优点。 1、检测管路中液体是否流动和流动的量(流量，也**是液体流动压力)是否达到要求，同时靠开关电接点输出(提供)一个信号的通断的状态。 2、设备系统靠检测有无信号或控制电流从此开关上通过(水流开关电接点的通、断状态)，来判断管路系统的工作状况，给出相应的控制或运行方式或措施; 3、举例说明，在中央空调的水循环管网系统、消防系统的自动喷淋灭火系统，某类液体循环冷却系统管路中，都很普遍地用到了水流开关，用来检测液体的流动情况。 4、可对管道中的液体流动情况进行实时监控，提供开关量输出，并采用6个LED实时显示流体流速状态，实现下列监控功能:介质流动，降低/提高流速;介质存在/不存在;介质流动/静止;监控管道内流体流速大小、断流监测或防止泵的空转。被广泛应用于石油化工、电力、冶金、钢厂、造纸、食口品加工、水处理、电池厂等行业。 |
| 挡板式流量开关的特点: |
| 1、极小的压力损失，良好的重复性，通过旋钮实现准确的开关设定。 2、机械部分与电子部分安全隔离。产品不含容易导致故障发生的波纹管，电器部件不直接与温差大的金属部件接触，不存在电器部件产生冷凝水导致锈蚀的问题，它具有多种类型可供客户选择以适应不同的应用场合。 3、使用进口微动开关作为电气动作部件，通过的电流大，彻底避免了磁敏开关使用不当易损坏的问题，是中央 空调和工业流体控制的流量保护产品。 |
