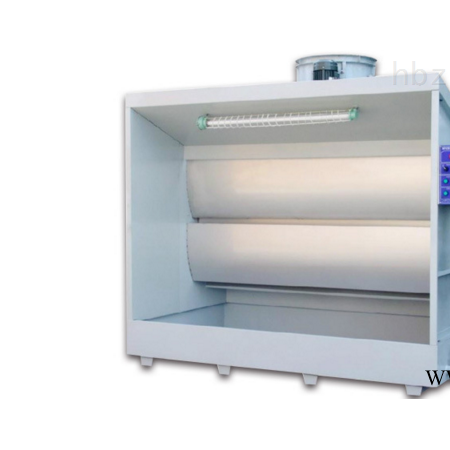

涂料在施工中产生的漆雾及溶剂蒸汽在排风的作用下，被迅速吸入水帘喷漆室内，在喷漆室的侧墙设有水帘，水帘是由水泵将水池的水强力吸到喷漆室上部的水槽内，溢流而下，形成水帘。排风在风机高速吸引之下穿过水帘，在穿过水帘的过程中漆雾和溶剂蒸汽与水形成的水膜、水滴充分混合、碰撞。在此阶段将漆雾捕捉下来。在排风的继续作用下使水与气分离。空气被排出，水被留下继续参与下一阶段的运转。
2、特点：
1）漆雾去除率可达90%以上，漆雾去除率不及无泵喷漆室和无泵水幕喷漆室。
2）喷漆室的选型极为容易。
3）由于漆雾去除率较低，室体设备的清理和保养工作量较大。
4）生产运行中水的损失小。
5）生产运行费用较其他种类喷漆室相差不大。
6) 风压较底，噪声比无泵喷漆柜较小。
