| 水泵型号 | IS(R)125-100-400B |
|---|---|
| 进出口径 | 125/100mm |
| 必需汽蚀余量 | 2.5m |
| 轴功率 | 14.6KW |
| 重量 | 570KG |
| 材质 | 铸铁 |
| 功率 | 18.5 |
| 流量 | 88 |
| 驱动方式 | 电动 |
| 适用温度 | 45 |
| 性能 | 无泄漏、低噪音 |
| 扬程 | 38.4 |
| 用途 | 增压泵 |
| 转速 | 1450 |
| 泵轴位置 | 卧式 |

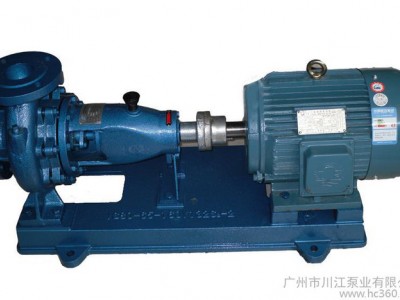

IS(R)125-100-400B循环泵|离心式循环泵|东莞水泵
水泵型号 PUMP TYPE | 转速 n r/min | 流量 Q T/h | 扬程 H m | 效率 η % | 轴功率 P KW | 电机 功率 P KW | 必需 汽蚀 余量 （NPSH） r(m) | 进口 口径 mm | 出口 口径 mm | 重量 KG |
IS125-100-400B | 1450 | 52.2 88 105 | 40 38.4 37.2 | 51 62.8 65 | 11.2 14.6 16.4 | 18.5 | 2.5 2.5 3.0 | 125 | 100 | 570 |
IS(R)型单级单吸清水离心泵
一、结构说明：
1、泵的结构如图所示，采用国际上通用的后开门结构，在维修时只需拧下泵盖的泵体联接螺栓**可以取下整个转子部件，而泵体与管路之间不需拆卸。ISR型泵泵盖外围有冷却水接管，工作时通入自来水冷却即可。
2、泵的泵体，泵盖均装有密封环，与叶轮密封面形成较小的间隙；填料菡体内中间部位有填料环通过中孔与压力水相通，其两边有软填料密封；轴套用来护轴，表面磨损后要进行更换，与轴的配合面上有O型密封圈密封。
3、泵与电机之间通过爪型弹性联轴联结；泵出口可装变径管，变径后排出口管径及法兰联结尺寸与吸入口相同。
二、设计特点：IS型泵是靠国际标准设计的节能产品。ISR型是IS型变型产品。通过在填料槽体外围加冷却水提高了输送介质温度。两个系列泵具有相同的水力性能和安装尺寸。
三、应用范围：1、IS型单级单吸离心泵：适用于工业和城市给水、排水，亦可用于农业排灌。供输送清水或物理及化学性质类似清水的温度不高于80℃的液体。2、ISR型单级单吸离心泵：供输送120℃以下的热水，以及物理、化学性质类似于热水的、温度在120℃以下的其它液体。
四、技术数据:流量：6.3～400m3/h 扬程：5～125m 转速：2900r.p.m和1450r.p.m 温度：IS型泵80℃以下（ISR型泵120℃以下） 轴封：软填料密封或机械密封,法兰标准：JB78 转向：从泵入方向看为逆时针旋转.
