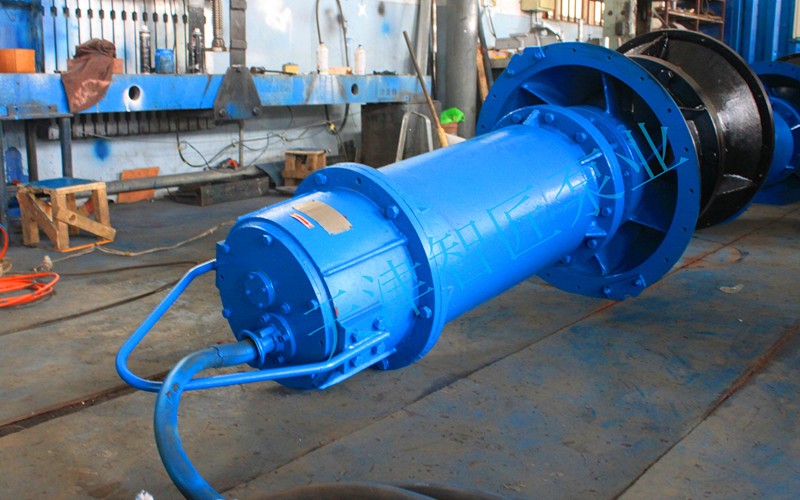

天津智匠泵业潜水轴流泵概述：

智匠泵业QZB型轴流泵潜水泵和QHB混流潜水泵是传统的水泵电动机组的更新换代产品，驱动水泵的电动机是干式全封闭潜水三相异步电动机，该型潜水电泵可长期浸入水中运行。具有传统机组一系列无可比拟的优点。

（1）由于电机与水泵构成一体，现场安装方便快捷，同传统机组相比可节约95%安装时间。

（2）由于电机潜入水中运行，电机冷却条件好，泵站内无高温，噪音低，可建成地下泵站，保持地面环境风貌，大大简化泵站的土工及建筑结构工程，减少安装面积，节约工程造价30-40%

（3）潜水电机采用双重、三重机械密封及辅助密封结构，F级耐温155℃绝缘，防护等级为IP68。且在电机内设置密封泄露、绕组和轴承温升检测装置。

（4）检测信号集中反馈于电控柜的控制器内，操作方便，易于实现自动控制及远传控制。

潜水轴流泵主要用途、使用环境：

QZB、QHB两种潜水泵可广泛用于工矿船、城市给排水、农田排灌、电站给排水之用。QZB轴流潜水电泵用于低扬程、大流量场合，QHB混流潜水电泵效率高、汽蚀性好，适用于水位变化较大及扬程相对较高的场合。上述产品输送介质为原水或轻度污水，其高输送液体温度为50℃，输送介质的PH值为4—10，输送的介质容积比在2%以下，介质的密度小于1.2×103kg/m3。采用该产品是解决水位涨落较大的沿江、湖泊地区建站电机防洪问题**彻底的办法。

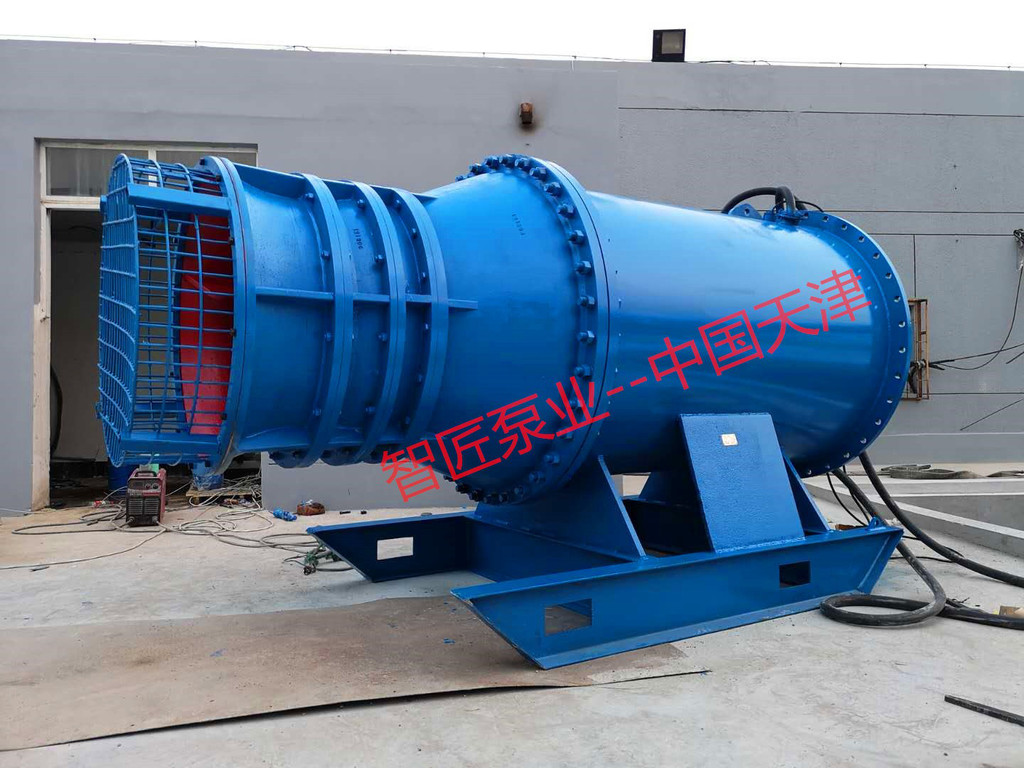

潜水轴流泵的结构说明：

潜水轴流泵的潜水电机置于泵的上方，潜水电机为干式结构，采用F级绝缘，可靠的机械密封及辅助密封，并设有泄漏和内部绕组、轴承温升保护装置，配备控制柜、运行安全可靠，运载水质和环境适应广、叶片可调、工况范围大。

从进水口方向看，叶轮为逆时针方向旋转。

当电机功率在315KW以下时，电压采用380V或600V，当电机功率在315KW以上时，电压采用6KV或10KV。

潜水轴流泵的运行特例：

(1)在井中含砂量大的情况下，应特别注意在水泵运行中，一直运行到井中的水没有混浊现象为止，这样才能停泵。否则的话，砂粒停集在叶轮的后盖板上，再次启动时，水泵启动不起来。进一步运行的话，会烧毁电机。这种现象，往往发生在市场中水井洗井不彻底的情况，这时，一定要让电机一直运行到井中的水没有混浊现象为止，才能停机。

(2)潜水电机定子绕组的绝缘电阻为零，但电泵仍能正常运转。这种现象只能出现在星形联接的潜水电机上。因电机星形点包扎不好时，定子绕组对地绝缘为零，所以虽然电动机表现为接地状态，也不会出现电动机电流增大等一些异常现象，电泵仍能正常运转，但不能满足电气安全操作规程的要求。遇到这种情况，也应将电泵提出井外拆机检查，将星形点重新包扎好，使电动机定子绕组的绝缘电阻轴流泵的工作是以空气动力学中机翼的升力理论为基础的。其叶片与机翼具有相似形状的截面，一般称这类形状的叶片为翼型。在风洞中对翼型进行绕流试验表明，当流体绕过翼型时，在翼型的首端A点处分离成为两股流，它们分别经过翼型的上表面(即轴流泵叶片工作面)和下表面(轴流泵叶片背面)，然后，同时在翼型的尾端曰点汇合。由于沿翼型下表面的路程要比翼型上表面路程长一些，因此，流体沿翼型下表面的流速要比沿翼型E表面流涑大．相应地，翼型下表面的压力将上表面，流体对翼型将有一个由上向下的作用力P。同样翼型对于流体也将产生一个反作用力P7，此P’力的大小与P相等，方向由下向上，作用在流体上。具有翼型断面的叶片，在水中作高速旋转时，水流相对于叶片**产生了急速的绕流，如上所述，叶片对水将施以力P，在此力作用下，水**被压升到一定的高度上去。从离心泵基本方程的推导过程可知，不论叶片形状如何，方程的形式仅与进出口动量矩有关，也即不管叶轮内部的水流情况怎样，能量的传递都决定于进出口速度四边形，因此，此基本方程不仅适用于离心泵，同样也适用于轴流泵、混流泵等一切叶片泵，故也称叶片泵基本方程。
