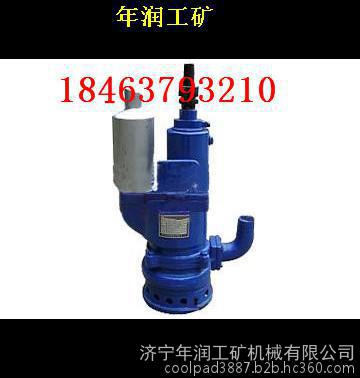

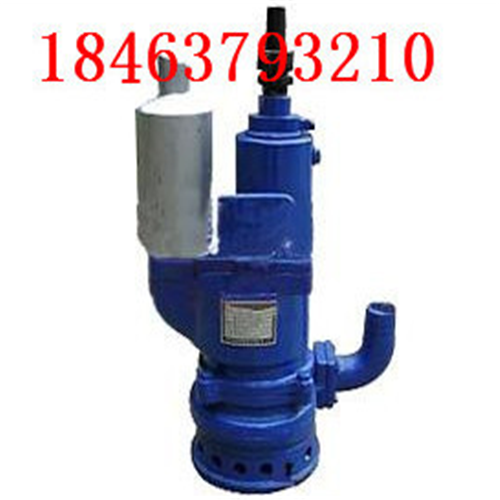

QYW25-45型风动污水潜水泵

一、          产品介绍
在新的QYQ-17-70型风泵基础上设计了QYW-25-45型风动污水潜水泵。该泵外形美观，体积小，重量轻，流量大，过流部分采用下吸式结构，叶轮为半开式改用HT200材质，可通过≤14MM颗粒，排污能力强，不会因为小固体颗粒或纤维物的吸入而堵塞，也不会因磨粒性介质的吸入而过早损坏。
该泵总体结构简单，装拆及维护保养移动方便，在含有瓦斯与煤尘的作业面使用**安全可靠，并在排气口配有先进新颖的消声器，大大降低了噪音量实测≤85DB(A)，大大改善了井下使用的工况条件。
二、型号表示法
QY---叶片式气马达
W---污水潜水泵
25---额定流量Q=25立方米/小时
45---额定扬程H=45米
三、主要技术参数
扬 程：45-10米
流 量：25-38立方米/小时
转 速：3500-4000转/分
使用风压：0.4-0.7兆帕
耗 气 量：5-6立方米/分
耗 油 量：50亳升/小时
总 重 量：31公斤
外形尺寸：(长宽高)350 200 500 毫米 (不包括接头和消声器)
QYW-25-45型风动污水潜水泵结构和工作原理、使用与维护保养均可参照 QYQ-17-70型风动潜水泵。
四、结构与工作原理
该泵由气马达、水泵、油雾器、管接头和消声器等五部分组成。
1．气动马达部分：由转子、叶片、气缸、壳体、上、下气缸盖、顶盖等组成。转子上有五条均布的径向槽，槽内配用叶片，上、下气缸盖上各有一只吹气眼，风泵启动时，高压气从吹气眼将槽内叶片吹开，同时大量高压气从主风道进入气缸，推动叶片，驱使转子旋转作功。在壳体下方留有密封腔，腔内用密封圈将气、水隔开。密封圏采用弹簧密封，并利用气、水的压力，使密封圈内涨，增强密封效果。
2．泵体部分：由泵体、叶轮、泵盖、泵座等组成。叶轮装在转子轴上，拧紧叶轮螺母，装上泵体、泵座，放入水中，转子带动叶轮旋转，在离心力的作用下，水流压入泵体的涡道内，并顺着出水管排出。
3．油雾器部分：由油雾器壳、油雾器芯、调油阀等组成。油雾器装在顶盖上，壳内装满润滑油。
4．管接头部分：由快速组合接头和快换管接头两部分组成。快速组合接头装在出水口处，而快换管接头则装在进气口处。
5．消声器部分：消声器是由钢板冲压焊接而成，装在排出气口处。
五、使用和维护保养
1．新泵在使用之前，须在地面试运转一次。气压在0.4-0.5兆帕时，开泵十分钟左右，检查运转是否正常，上水量是否符合要求，启动是否灵活。
2．进气橡胶夹布胶管内径不得小于25毫米，工作气压不得低于0.4兆帕，否则会影响正常工作。
3．在安装快换管接头时，要先将管内和接头处的杂质吹净，保证进气的干燥清洁，以免杂质进入壳体内，造成零部件磨损或将转子卡住不能运转。
4．开泵前，油雾器内要装满润滑油，并按要求调好油阀。工作过程中，应按规定每班向油雾器内注入HJ10-HJ20机械油一次。不得在无润滑油情况下作业，也不得以润滑脂代用。
5．叶轮螺母一定要加垫止退垫圈，以防止转子倒转时回松，造成叶轮下沉和泵体磨擦。
6．在更换叶片和密封圈等易损件的装拆过程中，不能用重锤敲击，以免损害内部零件的配合精度。一般在连续使用十五天左右后，应将风泵打开清洗一次，进行维护保养。
7．风泵转速较高，靠气、水冷却，切勿长时间地空载运转，以免内部零件部发热烧损。
8．污水风泵可在含岩粉泥沙较多的浊水中使用，可通过≤14MM颗粒，不会因小固体颗粒或纤维的吸入而堵塞，也不会因磨粒性介质的吸入而过早损坏。
9．排气管应露出水面，不能从排气管进水和其它杂质，以免气缸内部零件锈蚀或将叶片、转子卡住。
10．风泵如须长期存放，应拆卸洗清，涂油封存，以防内部零件锈蚀。
