材质	铸铁
额定功率	80
额定流量	120
功率	1500w
级数	单级
介质温度范围	35
类型	无堵塞型潜水泵
流量	110（m3/h）
排出口径	80
驱动方式	电动
吸入口径	150（mm）
效率	48
性能	不阻塞
扬程	100（m）
用途	排污泵
原理	离心泵
噪声	40-60db
转速	2800
分类	自吸式排污泵
泵轴位置	卧式
叶轮数目	单级
叶轮结构	封闭式叶轮
叶轮吸入方式	单吸式
品牌	嘉禾泵业
型号	ZW
加工定制	是

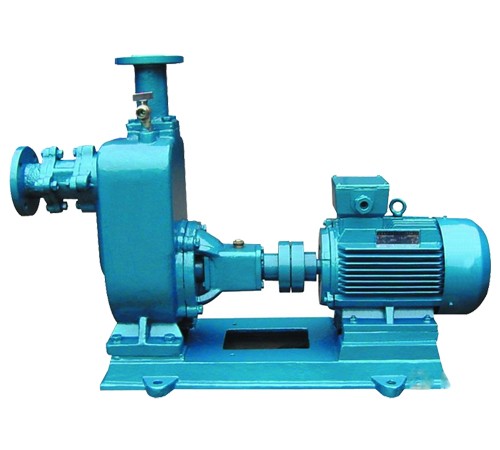

 ZW型自吸式无堵塞排污泵概述
    ZW型自吸式无堵塞排污泵，是我公司根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能，借鉴国外同类产品之优点，研制而成的集自吸及排污于一身的新型泵种。
    ZW型自吸式无堵塞排污泵不需安装底阀，不需灌引水，又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体，完全减轻人力的劳动强度，而且安装使用方便，极少维修，性能达到国际先进水平。
ZW型无堵塞自吸排污泵与国内同类产品相比，具有结构简单，自吸性能好，（自吸高度可达5m），排污能力强，高效节能，维修方便（完全可替代WQ、QW潜污泵）等特点。
产品用途
ZW型卧式无堵塞自吸泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水，污物，也可用于清水及带弱腐蚀性介质。
产品特点
1、ZW型无堵塞自吸排污泵采用双叶片叶轮结构，大大提高了污物的通过能力
2、ZW型无堵塞自吸排污泵机械密封采用新型磨檫副，并长期处入油室内运行；
3、整体结构紧凑、体积小、燥声小、节能效果显著，检修方便，方便用户更换；
4、自动控制柜可以根据所需液化变化，自动控制泵的超动与停止，不需专人看管，使用极为方便；
5、可根据用户需要配备安装方式，它给安装、维修到来极大的方便，人可不必此为而进入污水坑
6、能够在设计范围内使用，而保证电机不会过载；
7、ZW型无堵塞自吸排污泵配上户外性电机，则无须建泵房，可直接安装与户外使用节省开支。
工作原理
ZW型自吸式无堵塞排污泵,主要由泵体, 叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。泵的结构见图。
ZW型无堵塞自吸排污泵的工作原理：泵体内设有储液腔，并通过上方的回流孔和下方的循环孔与泵工作腔相通，构成泵的轴向加流外混式系统。泵停止工作后，泵内腔已储有一定容积的液体。当泵起动时，有关当局内的储液在叶轮的作用下，夹带着空气被向上抛出，液体通过气液分离管的网格回流到工作腔，气体被排出泵外，使泵内形成一定的真空度，达到自吸的作用。
型号说明
50ZW15-30-PB
50-泵的进口直径为50mm
ZW-自吸式无堵塞排污泵
15-泵的额定流量为15m3/h
30-泵的额定扬程为30m
P-不锈钢材质（无P则表示材质为铸铁）
B-防爆电机（无B则表示为普通电机）
使用条件
1、环境温度≤50℃，介质温度≤80℃特殊要求可达200℃
2、介质PH值铸铁材质为6--9级，不锈钢为2-13。
3、介质重度不超过1240千克/m3.
4、ZW型无堵塞自吸排污泵自吸高度不能超过规定值4.5-5.5米，吸入管长度为≤10米。
5、ZW型无堵塞自吸排污泵通过能力悬浮颗粒直径为泵口径的60%,纤维长度为泵口径的5倍
