材质	铸铁
电压	380V
工作温度	常温
功率	5kw
级数	多级
流量	100m3/h
排出口径	100mm
驱动方式	电动
输送介质	清水
性能	自动,耐磨
扬程	50
用途	流程泵
执行标准	国标
转速	60
叶轮结构	半开式叶轮
品牌	嘉禾泵业
型号	D
质量认证	ISO9001-2000

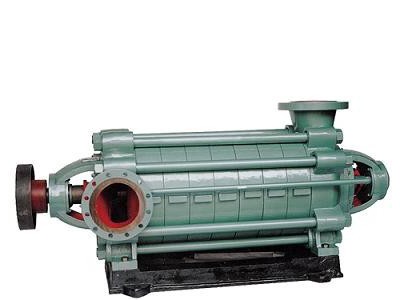

D12-25X5型卧式多级离心泵
概   述
该系列泵系卧式单吸多级分段式离心泵，采用了**推荐使用的高效节能产品的水力模型，在行业内居于技术**地位。具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长：安装维修方便等优点。
可供输送不含固体颗粒(磨料)、不含悬浮物的清水或物理化学性质类似于清水的其它液体之用。我公司已通过IS09001∶2000质量体系认证，产品的设计、生产与服务具有严格规范的控制体系，产品质量有充分保障。

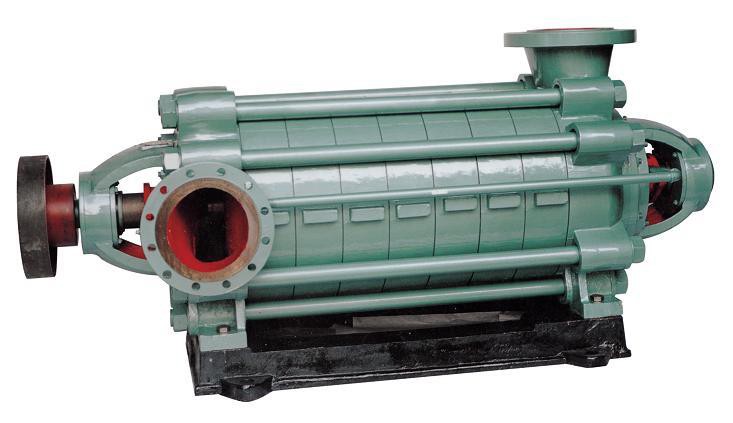

D12-25X5型卧式多级离心泵
供输送不含固体颗粒、温度低于80℃的清水或物理化学性质类似于清水的液体。适合于矿山工厂和城市给排水工程之用。
另外，本公司能根据用户需求实现该系列泵多出口的结构及功能。

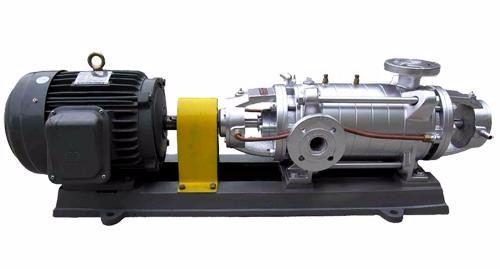

D12-25X5型卧式多级离心泵
结构特点
本型泵是单壳体、单吸、多级臣式节段式离心泵结构，泵的进口水平，出口垂直向上具体结构如下：
2.1定子部分
主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上
2.2转子部件
主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧，固定在轴上采用平键防转。整个转子支承在两端的轴承上。转子用弹性柱销联轴器与电动机直接联接。
为了补偿膨胀在**一级和平衡挡套之间装了齿形垫，泵检修时应更换此件。
2.3平衡机构
本泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。
型号说明
例：D12-25×5
D—多级离心清水泵
12—设计点流量为12.5m3/h
25—设计点单级扬程为25m
5—级数为5级
例：100D16×3
100—泵吸入口直径为100mm
D—多级离心清水泵
16—泵设计点单级扬程为16m
3—级数为3级
D12-25X5型卧式多级离心泵
性能范围
流量：Q=3.75～840m3/h
扬程：H=19～680m
