材质	铸铁
电压	380V
工作温度	常温
功率	50
级数	多级
流量	100m3/h
排出口径	50mm
驱动方式	电动
输送介质	油泵
性能	不阻塞
扬程	50
用途	增压泵
执行标准	国标
转速	2800
泵轴位置	卧式
叶轮结构	封闭式叶轮
品牌	嘉和泵业
型号	DY
质量认证	ISO9001-2000

DY型多级离心油泵概述
DY型多级离心油泵系单吸式、分段式、多级离心泵，是在D型多级离心泵基础上转为输送油类介质研发一款多级泵产品，其主要性能与D型多级泵一致，采用了**推荐使用的高效节能产品的水力模型。用于输送不含固体颗粒、温度为一20℃～105℃、粘度小于120厘沲的油类和石油产品。
DY型多级离心油泵的性能参数
流量Qmax=850m3/h
扬程Hmax=1800m
运行转速nmax=1450-2950rpm
运行温度t≤102-150℃
DY型多级离心油泵型号说明
例如：
DY 25 - 50 X 8
DY分段式、单吸式、多级离心油泵
25-泵的设计点流量是25m3/h
50-泵的设计点扬程是50m
8-泵的级数为8级
200 DY 43 X 5
200-泵的进出口径为200mm
DY-分段式、单吸式、多级离心油泵
43-泵的单机扬程设计点为43m
5-泵的级数为5级
DY型多级离心油泵适用范围
1、石油石化、炼油、原油输送。
2、可用于输送同等介质条件下的任何油类。（订货时请注明具体油类属性）
DY型多级离心油泵结构说明
1、DY型多级离心油泵主体结构与D型卧式多级泵一致，均由定子部分、转子部分、轴承部分、轴封部分组成，但在轴封和密封方面又有所区别。
2、定子部分由进水段、中段、出水段、导叶组成，由拉杆串联各部分固定，形成工作腔。DY型的出口方向向上，进口在水平侧面，可以根据用具体实际情况改变泵的进出口方向。
3、转子部分由轴、叶轮、平衡盘、轴套组成。传动机通过轴将叶轮带动工作，平衡盘平衡运转中产生的轴向力，轴套用于保护轴免受磨损。
4、轴承部分由轴承体、轴承、轴承压盖等组成，轴承支撑轴的正常运转，其中DY85-67、DY155-67、DY600-60三种型号采用滑动轴承、稀油润滑。其余型号均采用滚动轴承、油脂润滑。
5、轴封部分分为填料密封和机械密封。填料密封由进水段和尾盖上的密封函体、填料、挡水圈等组成。密封腔内通入有一定压力的水，起到水封、水冷和水润滑的作用，但在DY型多级离心油泵中较少采用此种密封，而是采用机械密封，机械密封主要由东环、静环、橡胶圈、弹簧座、弹簧、推环构成，机械密封是靠一对或数对垂直于轴作相对滑动的端面在流体压力和补偿机构的弹力作用下保持贴合并配以辅助密封而达到阻漏的轴封装置。机械密封具有零泄漏或微量泄漏的作用，十分适用于各种化工、石化行业。
6、泵从传动端方向为顺时针旋转。
DY型多级离心油泵性能参数
流量：6.3-300m3/h;
扬程：13-650m;
功率：2.2-400KW;
转速：1450-2950r/min;
口径：φ50-φ300;
温度范围：≤80℃;
工作压力：≤3.0Mpa。
DY型多级离心油泵成套范围
泵、电机、联轴器、防护罩、地脚螺栓、底座。

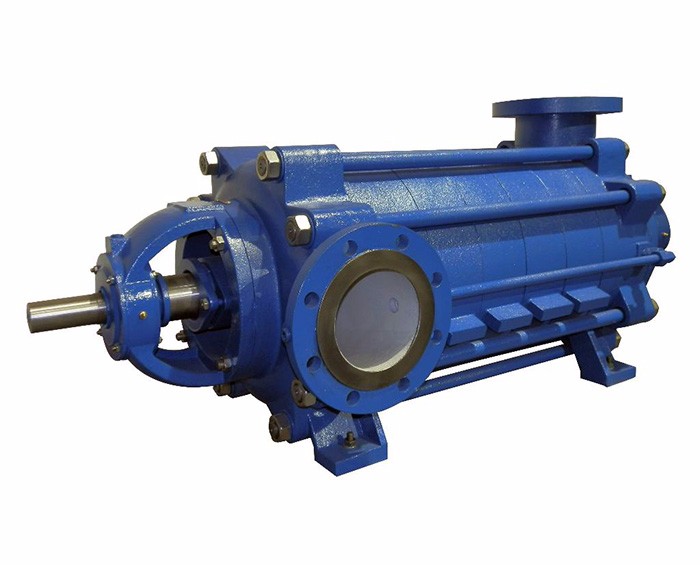

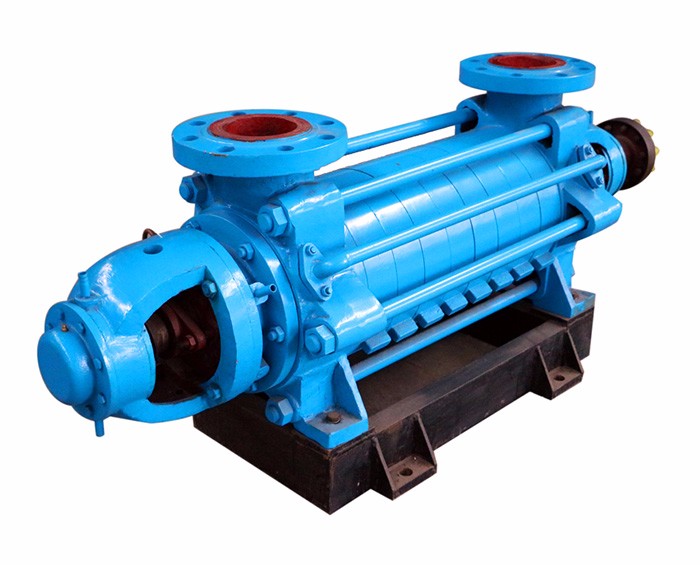

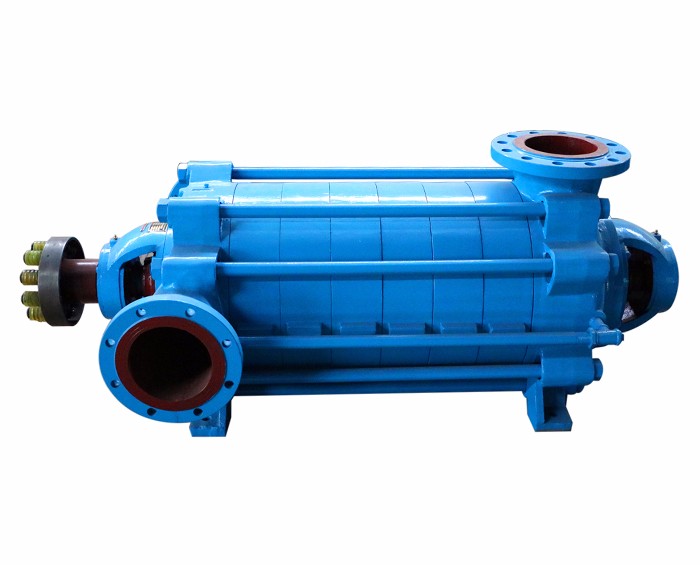

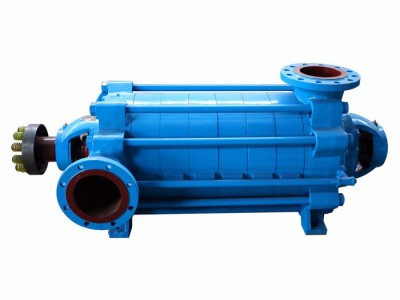

DY型多级离心油泵使用现场图片
