材质	铸铁
功率	0.6
级数	多级
性能	耐腐蚀,防爆,耐磨
扬程	50
转速	2950
品牌	三昌泵业
型号	ISW

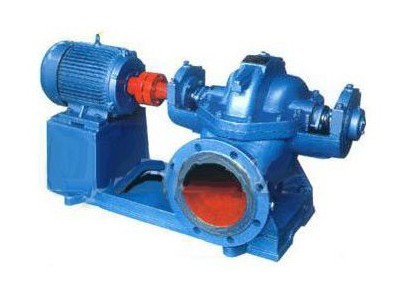

SM型耐磨双吸泵概述：
        SM型耐磨双吸泵为单级、双吸水平中开式离心清水泵，SM型耐磨双吸泵适应于工业和城市给排水泵，可作为工厂、城市、电站、水利工程等排水或给水用泵，亦可用于农田灌溉。“S”系列型泵是高效节能产品，SM型耐磨双吸泵具有结构简单，性能优良的特点。供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。
      SM型耐磨双吸泵参数范围：
        流量Q 88~1400m3/s；
        扬程H 12~100m；
      SM型耐磨双吸泵型号说明：
        例：350SM26；
        350－泵进口直径为350mm；
        SM---耐磨卧式双吸中开泵 ；
        26－设计点扬程为26m；
       SM型耐磨双吸泵结构型式：
        “SM”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。轴封为软填料密封；亦可改为机械密封。
      SM型耐磨双吸泵旋转方向：
       从电机端向泵看，“SM”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。
      SM型耐磨双吸泵主要零件材质：
       SM型耐磨双吸泵的过流部件材质均为铸铁。
      SM型耐磨双吸泵成套范围：
       成套供应泵，电动机、底板、联轴器、进出口短管等。


       SM型耐磨双吸泵结构说明：
        1、SM型耐磨双吸泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。检修时无需拆卸进出口水管及电动机。从传动方向看去，水泵为顺时针方向旋转（根据用户需要亦可改为逆时针方向旋转）；
        2、SM型耐磨双吸泵的主要零件有；泵体、泵盖、叶轮、轴、双吸密封环、轴套等。除轴的材料为**碳钢外，其余主零件由铸铁、铸钢、不锈钢制成；
        3、SM型耐磨双吸泵泵体与泵盖构成叶轮的工作室，在进出法兰上，装有安装真空表和压力表的管螺孔。进出水法兰的下部，装有放水的管螺纹孔；
        4、经过静平衡检验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。叶轮的轴向力利用其叶片对称布置、两面进水达到平衡；
        5、SM型耐磨双吸泵轴承为向心球轴承。轴承装在轴承体内、安装在泵体两端，用黄油润滑；
        6、双吸密封环用以减少水泵压力室的水漏回吸水室；
        7、SM型耐磨双吸泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动；
        8、轴封为软填料密封（根据需要也可装机密封），为了防止空气进入泵内和冷却润滑密封腔，在填料之间装填料环，水泵工作时少量高压水，通过泵盖中开面上的梯形凹槽流入填料腔，起水封作用；
