材质	不锈钢
产地	长沙
流量	400m3/h
驱动方式	气动
扬程	50m
泵轴位置	卧式
品牌	三昌
型号	IH200-150-400

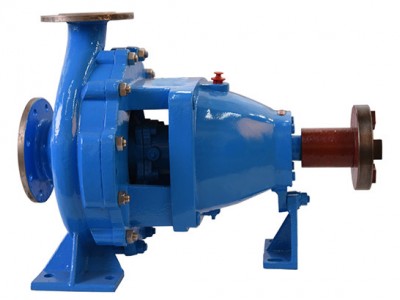

IH型不锈钢化工离心泵概述        IH型单级单吸悬臂式化工离心泵是取代F型耐腐蚀离心泵的节能、换代产品，该产品广泛用于化工、石油、冶金、造纸、食品、制药、合成纤维等工业部门，用来输送腐蚀性的或不允许污染的粘度类似水的液体。泵的进口压力不允许超过0.3MPa。        IH型不锈钢化工离心泵输送介质的温度一般为－20℃～105℃，必要时采取适当的冷却措施，可输送更高温度的液体。        IH型不锈钢化工离心泵结构说明        IH型不锈钢化工离心泵主要零件有泵体、叶轮、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴和悬架等。        IH型不锈钢化工离心泵结构特点        泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接，把泵盖夹紧在中间。泵体是轴向吸入、径向排出、底脚支承式，可直接固定在底座上。悬架部件通过止口固定在中间支架上，并用悬架支架支撑在底座上。检修时可以不拆卸进出口联接管路、泵体和电机，只需拆下加长联轴器的中间联接件，即可退出转子部件进行检修。        轴封有填料和机械密封等9种形式，可根据输送介质的性质和生产工艺的要求进行选定。        泵通过加长联轴器与电机联接，从驱动端看，泵为顺时针方向旋转。
IH型不锈钢化工离心泵结构图        IH型不锈钢化工离心泵型号说明        例：IH80-65-160A-304        IH——国际标准化工泵        80——泵吸入口直径为80mm        65——泵排出口直径为65mm        160——叶轮的名义直径为160mm        A——叶轮外径切割代号        304——泵触液零件的材料代号：ZG0Cr18Ni9
