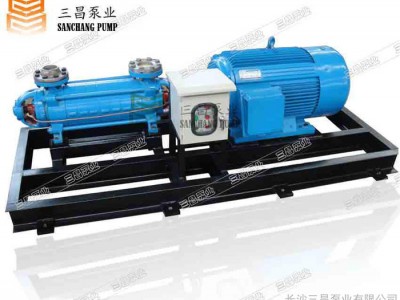

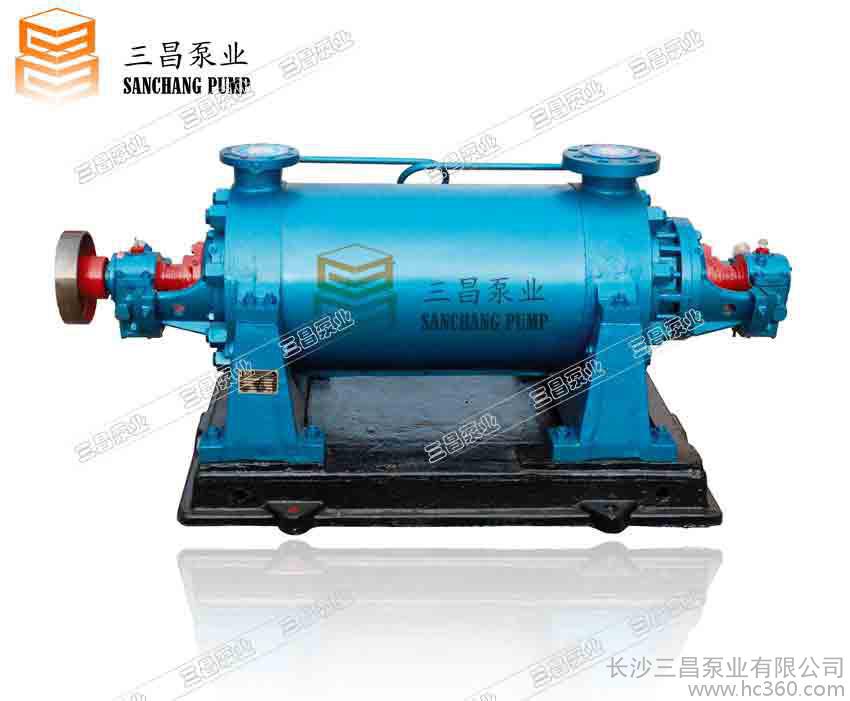

DG型高压、次高压锅炉给水泵

概   述

DG型单级多级离心泵作为高压锅炉给水泵或其它高压给水用，输送介质温度不超过160℃（中压不超过105℃），适用于电厂各种容量机组的单元制及母管道制给水系统。

结构特点说明

本型泵是单壳体节段式多级离心泵。其吸入口和吐出口均垂直向上。前段、中段和后段用穿杠联接成一体，各段之间静止结合面主要靠金属面密封外，并没有O型胶圈作为辅助密封。DGB型高压泵的吸入段、中段、吐出段采用锻件。

轴封：

本系列泵轴封采用软填料密封，用冷却水冷却，也可根据用户要要采用机械密封。

轴承和平衡装置

DG型中压型泵转子由泵轴两端的滚动轴承来支承。稀油润滑，且用循环水冷却，转子的轴向推力采用平衡盘自动平衡。均衡回水经过均衡回水管返回到泵吸入段。

DG型次高压型泵转子由泵轴两端的滑动轴承来支承。稀油润滑，且用循环水冷却，转子的轴向推力采用平衡盘平衡。在平衡室和前段之间装有回水管。

DG型高压型泵转子由泵两端的滑动轴承来支承。轴承用强制润滑，泵本身配带油系统，转子的轴向推力用平衡盘来平衡。且带有止推轴承，用于承受由于工况变化而产生的残余轴向力，在平衡室体和吸水管之间装有回水管。

传  动

中压、次高压型泵通过弹性联轴器由电动机驱动。从传动方向看，泵为顺时针方向旋转。

高压型泵通过弹性联轴器由电动机驱动，也可根据用户需要配带齿型联轴器，膜片联轴器，液力偶合器，原动机可采小汽轮机或电动机驱动，从传动方向看，泵为顺时针方向旋转

性能范围(设计点)

流量：Q=100~580m3/h（DG高压）

Q=36~180m3/h（中压、次高压）

扬程：H=740～2150m（高压）

H=409~1056m（次高压）

H=270~672m（中压）

型号说明

例：DG45-80×6

DG——单吸多级锅炉给水泵

45——泵设计点流量

80——泵单级扬程

6——泵级数

材  料

中压：

吸入段、吐出段、中段 **钢

导叶、叶轮  铬钢

平衡盘、平衡套 铬钢

密封环、导叶套 铬钼钢

次高压：

轴 铬钼钢

前段、中段、后段  **碳素钢

导叶、叶轮、轴套  **碳素钢

叶轮挡套、密封环、导叶套  不锈钢

平衡板、平衡盘、平衡套  不锈钢

高压：

吸入段、吐出段、中段、导叶、叶轮 碳素或铬钢

轴、密封环、导叶套   铬钒钢或铬钢
