| 材质 | 铸铁 |
|---|---|
| 额定流量 | 10~25 |
| 介质温度范围 | 40 |
| 排出口径 | 20 |
| 驱动方式 | 气动 |
| 输送介质 | 污水泵、杂质泵 |
| 性能 | 耐腐蚀 |
| 扬程 | 20 |
| 用途 | 排污泵 |
| 分类 | 其他 |
| 泵轴位置 | 边立式 |
| 叶轮吸入方式 | 其他 |
| 品牌 | 岽矿安 |
| 型号 | QYF气动清淤排污泵 |
| 加工定制 | 是 |

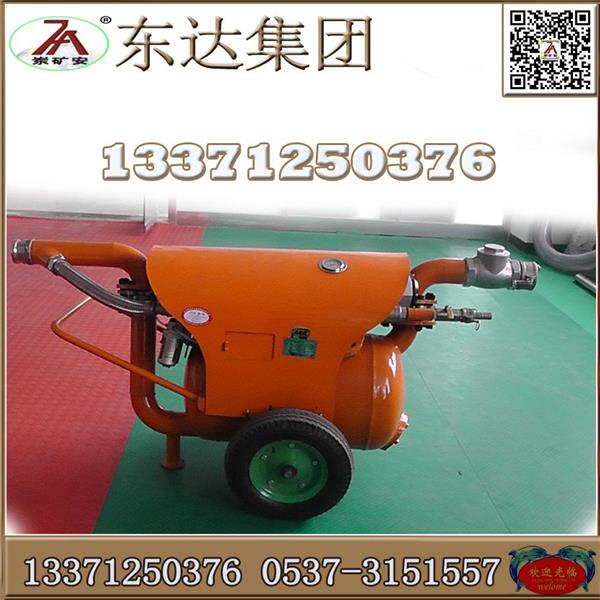

气动清淤排污泵&欢迎光临本店：13371250376马瑞&忙忙碌碌，祈求舒舒服服，黑暗中前行惟盼自我点盏灯，别人的光难以长久照耀我路，还幸想起气动清淤排污泵是结构先进、移动方便、工作稳定等的优点。使我一路前行
气动清淤排污泵配件产品说明
QYF系列矿用气动清淤排污泵配件智能化高效节能，是我公司自主创新、自主研发、拥有自主知识产权的系列排污设备，产品技术处于国际**水平。
QYF系列矿用气动清淤排污泵配件以压缩空气为动力，适用于含有甲烷煤尘**危险的煤矿井下采掘工作面、巷道、井底污水窝及污水坑（井）、水仓等排水排污作业。
我们研制的QYF系列矿用气动清淤排污泵配件实现了煤矿井下水仓煤泥、水混合物的高效快捷处理，彻底解除了人工清挖水仓的繁重劳动，同时减少了新建井下水仓数量，不仅提高了矿井水仓清挖的综合经济效益，而且实现了环境的治理和保护，省时省力，具有广泛的实用性。
气动清淤排污泵配件技术特点
1、该系列清淤泵结构先进、移动方便、工作稳定，工作周期由气动计时器控制，泵体无任何运动部件。可根据经验自行调整计时器以提高泵送效率。
2、控制系统采用先进的气控阀来实现对执行机构的控制与切换，安全性能高、动作灵敏可靠。
气动清淤排污泵配件技术参数
清淤排污泵型号 | 流量 m3/h | 扬程 m | 耗气量 m3/min | 工作气压 MPa | 安装外形尺寸 （长×宽×高）mm |
QYF25-15 | 25 | 15 | 10.5 | 0.55 | 1830×885×965 |
QYF20-20 | 20 | 20 | 9.5 | 0.55 | 1830×834×915 |
QYF17-20 | 17 | 20 | 7.5 | 0.55 | 1830×782×890 |
QYF14-20 | 14 | 20 | 5.5 | 0.55 | 1830×782×890 |
QYF10-20 | 10 | 20 | 5.0 | 0.55 | 1830×782×890 |
手机快捷访问
轻轻一扫，随时随地浏览山东东达集团产品信息！
方法：只要您在手机上安装二维码客户端，将此二维码拍摄下来**可快速访问山东东达集团网站。
气动清淤排污泵配件产品结构与工作原理
QYF系列矿用气动清淤排污泵配件主要组成部分包括主体部分、控制系统及真空抽吸组件等。
1、主体部分：由泵体、进料管道、排料管道组成，其担当的工作是吸料和排料。
2、控制系统：控制系统主要是利用气控换向阀、梭阀、球阀以及时间逻辑换向阀等阀体的有机结合，实现对执行机构的控制与切换，达到机组工作时吸料与排料有序转换。
3、真空抽吸组件：它是根据文丘里效应的原理设计而成，包括供气口、排气口和真空口。当供气口的供气压力高于一定值后，喷管射出超声速射流，由于气体的粘性，高速射流卷吸走负压腔内的气体，使该腔形成较高的真空度。真空发生器的性能与喷管的**小直径、收缩和扩散管的形状、通径及其相对位置和气源压力大小等诸多因素有关。该真空抽吸组件通过泵体与吸料口相通，当控制系统循环切换控制气缸工作时，即可完成机组的吸料与排料过程。
