| 工作气压MPa | 0.55 |
|---|---|
| 用途 | 排水排污作业 |
| 品牌 | 东达 |
| 型号 | QYF14-20 |
| 加工定制 | 是 |

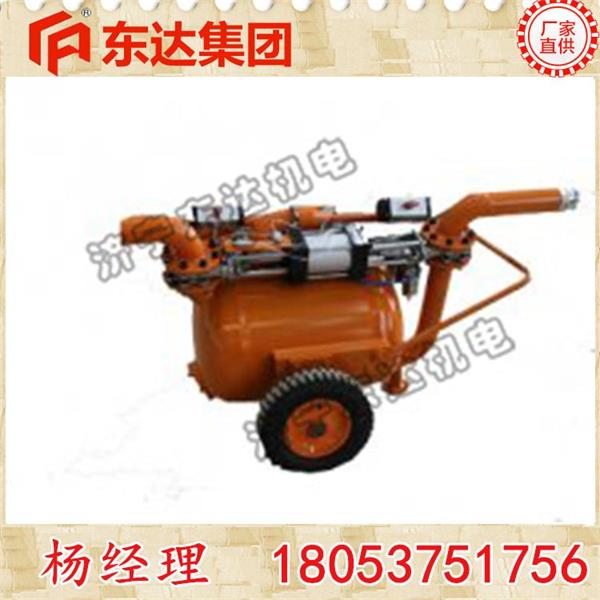

QYF17-20气动清淤排污泵 气动清淤排污泵图片 QYF30-20气动清淤排污泵厂家
气动清淤排污泵适用广 气动清淤排污泵的**厂家 一、QYF17-20气动清淤排污泵概述 智能化高效节能矿用气动清淤排污泵是山东矿安公司自主创新、自主研发、拥有自主的系列排污设备，产品技术处于国际**水平。
QYF系列矿用气动清淤排污泵由压缩空气驱动，主要组成部分包括主体部分、控制系统及真空抽吸组件等。QYF系列矿用气动清淤排污泵适用于煤矿井下水仓沉淀的大量的清理，由于没有可靠的设备来清理，不仅给煤矿的正常生产带来很多不便，同时造成很大的资源浪费。而我们研制的排污泵实现了煤矿井下水仓混合物的高效快捷处理，解除了人工清挖水仓的繁重劳动，同时减少了新建井下水仓数量，不仅提高了矿井水仓清挖的综合经济效益，而且实现了环境的治理和保护，省时省力，具有广泛的实用性。本产品执行标准：MT/T315 -92、Q/KA002-2013。 QYF系列矿用气动清淤排污泵以压缩空气为动力，适用于含有甲烷煤尘危险的煤矿井下采掘工作面、巷道、井底污水窝及污水坑（井）、水仓等排水排污作业。
1、清淤排污泵在下列环境条件下应能正常工作：a) 清淤排污泵吸料管潜入水下，长度不超过8m。b) 输送介质温度不超过40℃。c) 工作环境温度（0～40）℃。d) 输送介质的PH在6～8范围内。e) 含固体颗粒的**大直径不超过20mm。e) 适用气压范围0.40MPa～0.70MPa。
2、QYF系列矿用气动清淤排污泵含义Q Y —清淤排污泵F —气动□--□— 流量m3/h --扬程m
型号示例：QYF20-20 代表输送介质为污水、污物的矿用气动清淤排污泵； 额定流量20m3/h，额定扬程20m
二、QYF17-20气动清淤排污泵基本参数
| 清淤排污泵型号 | 流量m3/h | 扬程m | 耗气量m3/min | 工作气压MPa | 安装外形尺寸（长×宽×高）mm |
| QYF25-15 | 25 | 20 | 10.5 | 0.55 | 1830×885×965 |
| QYF20-20 | 20 | 20 | 9.5 | 0.55 | 1830×834×915 |
| QYF17-20 | 17 | 20 | 7.5 | 0.55 | 1830×782×890 |
| QYF14-20 | 14 | 20 | 5.5 | 0.55 | 1830×782×890 |
| QYF10-20 | 10 | 20 | 5.0 | 0.55 | 1830×782×890 |
QYF系列矿用气动清淤排污泵主要组成部分包括主体部分、控制系统及真空抽吸组件等，见结构图。1、主体部分：由泵体、进料管道、排料管道组成，其担当的工作是吸料和排料。2、控制系统：控制系统主要是利用气控换向阀、行程开关、梭阀、球阀以及时间逻辑换向阀等阀体的有机结合，实现对执行机构的控制与切换，达到机组工作时吸料与排料有序转换；3、真空抽吸组件：真空抽吸组件主要由先收缩后扩张的拉瓦尔喷管、负压腔和扩张管等组成。它是根据文丘里效应的原理设计而成，包括供气口、排气口和真空口。当供气口的供气压力高于一定值后，喷管射出超声速射流，由于气体的粘性，高速射流卷吸走负压腔内的气体，使该腔形成较高的真空度。真空发生器的性能与喷管的**小直径、收缩和扩散管的形状、通径及其相对位置和气源压力大小等诸多因素有关。该真空抽吸组件通过泵体与吸料口相通，当控制系统循环切换控制气缸工作时，即可完成机组的吸料与排料过程。
