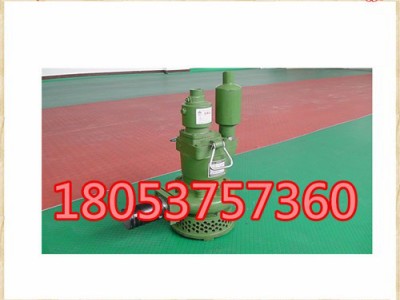

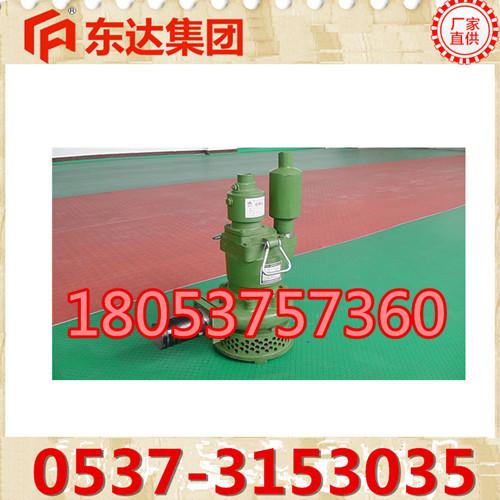

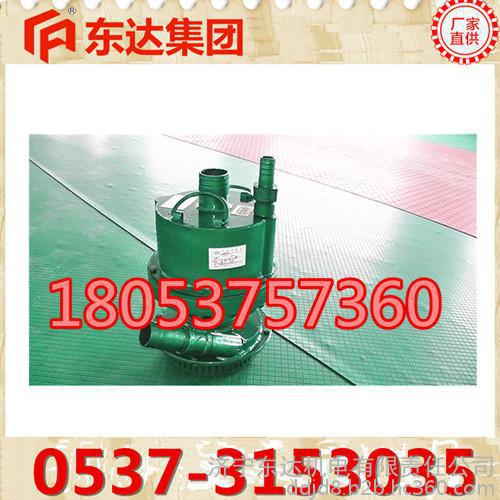

FQW40-20风动潜水泵BQF矿用风动潜水泵FQW/W矿用风动潜水泵

FQW型矿用风动潜水泵（原BQF、FWQB型）是我公司自行研制开发的一种新产品，本产品采用转子与泵体同轴联结的机械产品，采用立式机构、下泵式。执行标准：Q/JNAT001-2010。煤矿用风动潜水泵结构紧凑，移动、装拆、维修方便。泵体涡道采用高效节能水力模型，叶轮特殊设计。该水泵具有排污水能力强，流量大，扬程高等优点。FQW型系列水泵适用于含有瓦斯与煤尘**危险场所排水作业，可广泛用于煤矿井下任何作业面，输送含有煤粉，泥沙颗粒的地下水，使用安全、可靠，并有效地改善现场空气质量。

产品结构与工作原理：

矿用风动潜水泵主要是泵体，气马达和过流等三部分组成。

1、 泵体部分：分上、下两腔，中间用密封圈将气、水隔开。密封圈采用弹簧密封，并利用气、水的压力，使高压气、水分别进入上、下两只密封圈内壁，使其内涨，增强密封效果。

2、气马达部分：由转子，涡轮，上下气缸，轴承等组成。以压缩空气为动力，冲击涡轮推动转子高速运转作功。

3、过流部分：由水轮，泵盖吸口，泵座等组成。水轮装在壳体下腔转子轴上，压缩空气从进气口送入，转子运转带动水轮，水轮里的水在离心力的作用下，压入壳体出水涡道，顺出水管排出。

特点：FQW/W型（原FWQB型）矿用风动潜水泵土突破了以往旧的设计思想，采用风动涡轮传动，压缩空气为动力的新型潜水泵，克服了老式风泵噪音大、耗风量大、效率低的特点。广泛适用于矿山的井巷开拓、竖井井筒施工和地下峒室的排水施工，其特点：

1、 噪音小，保持在40分贝以内；

2、耗风量小，效率高；

3、体积小。重量轻，机构紧凑，便于移动；

4、使用寿命长，易损件少，便于维修。

型号额定流量(m3/h) 额定扬程(m) 工作气压(mpa) 耗气量(m3/min) 质量(kg) 外形尺寸（mm）

FQW20-25/W20250.54.5-530347*274*462

FQW70-30/W70300.54.5-532347*274*462

FQW20-40/W20400.54.5-534329*274*495

FQW40-20/W40200.54.5-531347*274*462

FQW25-50/W25500.54.5-535329*274*495

FQW30-18/W30180.54.5-535329*274*495

FQW50-25/W50250.54.5-532347*274*462

FQW48-12/W48120.54.5-531347*274*462
