驱动方式	气动
性能	卫生
用途	管道泵
输送介质	清水泵
泵轴位置	边立式
材质	铸铁
流量	4m3/h～750m3/h（m3/h）
扬程	4.5-108（m）
转速	50Hz/60Hz（rpm）
工作温度	-15℃～+110℃（℃）
电压	220（V）
电动功率	1.1-132
品牌	管道泵
型号	TD

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

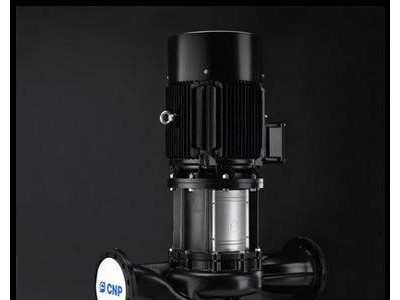

产品说明单级立式管道循环泵，泵进出水口在泵底同一直线上，产品设计为顶部可拉出的拆装形式，其可以在不影响管路系统的情况下对泵进行维修。性能及优点结构紧凑
维护方便
低噪音
可选配铸铁或不锈钢叶轮应用范围工业系统
供水系统
冷却和空调系统
系统增压技术参数流量：4m3/h～750m3/h
扬程：4.5m～108m
功率：1.1kW～132kW
液体温度：-15℃～+110℃
频率：50Hz/60Hz应用增压
工业应用
空调
供暖
消防系统材质铸铁

泵型号	Q[m3/h]	H[m]	n[r/min]	标准电机电压[V]
				1×220V	3×380V
				P2[kW]	P2[kW]
TD32-18/2	8	18	2900	1.1	1.1
TD32-21/2	12.5	21	2900	1.5	1.5
TD32-25/2	12.5	25	2900	2.2	2.2
TD32-32/2	12.5	32	2900		3
TD32-38/2	12.5	38	2900		4
TD32-50/2	12.5	50	2900		5.5
TD40-16/2	12.5	16	2900	1.1	1.1
TD40-20/2	12.5	20	2900	1.5	1.5
TD40-18/2	20	18	2900	2.2	2.2
TD40-25/2	20	25	2900		3
TD40-30/2	25	30	2900		4
TD40-36/2	25	36	2900		5.5
TD40-48/2	25	48	2900		7.5
TD50-32/2	12.5	32	2900		3
TD50-38/2	12.5	38	2900		4
TD50-48/2	12.5	48	2900		5.5
TD50-58/2	12.5	58	2900		7.5
TD50-80/2	12.5	80	2900		11
TD50-12/2	16	12	2900	1.1	1.1
TD50-15/2	20	15	2900	1.5	1.5
TD50-18/2	25	18	2900	2.2	2.2
TD50-24/2	25	24	2900		3
TD50-28/2	30	28	2900		4
TD50-35/2	30	35	2900		5.5
TD50-40/2	35	40	2900		7.5
TD50-50/2	40	50	2900		11
TD50-60/2	50	60	2900		15
TD50-70/2	50	70	2900		18.5
TD50-81/2	50	81	2900		22
TD65-36/2	25	36	2900		5.5
TD65-48/2	25	48	2900		7.5
TD65-15/2	30	15	2900	2.2	2.2
TD65-19/2	30	19	2900		3
TD65-22/2	40	22	2900		4
TD65-30/2	40	30	2900		5.5
TD65-34/2	50	34	2900		7.5
TD65-40/2	50	40	2900		11
TD65-50/2	50	50	2900		15
TD65-61/2	50	61	2900		18.5
TD65-67/2	50	67	2900		22
TD65-83/2	50	83	2900		30
TD80-13/2	50	13	2900		3
TD80-18/2	50	18	2900		4
TD80-22/2	50	22	2900		5.5
TD80-28/2	50	28	2900		7.5
TD80-40/2	50	40	2900		11
TD80-48/2	50	48	2900		15
TD80-30/2	80	30	2900		11
TD80-38/2	80	38	2900		15
TD80-47/2	80	47	2900		18.5
TD80-54/2	80	54	2900		22
TD80-67/2	80	67	2900		30
TD100-9/2	50	9	2900	2.2	2.2
TD100-15/2	60	15	2900		4
TD100-17/2	80	17	2900		5.5
TD100-22/2	80	22	2900		7.5
TD100-27/2	100	27	2900		11
TD100-33/2	100	33	2900		15
TD100-40/2	100	40	2900		18.5
TD100-48/2	100	48	2900		22
TD100-52/2	130	52	2900		30
TD125-11/4	120	11	1450		5.5
TD125-14/4	120	14	1450		7.5
TD125-18/4	160	18	1480		11
TD125-22/4	160	22	1480		15
TD125-28/4	160	28	1480		18.5
TD125-32/4	160	32	1480		22
TD125-40/4	160	40	1480		30
TD125-48/4	160	48	1480		37
TD150-12.5/4	200	12.5	1480		11
TD150-17/4	200	17	1480		15
TD150-21/4	200	21	1480		18.5
TD150-25/4	200	25	1480		22
TD150-33/4	200	33	1480		30
TD150-40/4	200	40	1480		37
TD150-50/4	200	50	1480		45
TD200-15/4	300	15	1480		18.5
TD200-18/4	300	18	1480		22
TD200-24/4	300	24	1480		30
TD200-30/4	300	30	1480		37
TD200-35/4	300	35	1480		45
TD200-44/4	300	44	1480		55
TD200-53/4	300	53	1480		75
TD200-12.5/4	400	12.5	1480		22
TD200-20/4	400	20	1480		30
TD200-23/4	400	23	1480		37
TD200-27/4	400	27	1480		45
TD200-32/4	400	32	1480		55
TD200-43/4	400	43	1480		75
TD200-50/4	400	50	1480		90
TD250-15/4	500	15	1480		30
TD250-18/4	500	18	1480		37
TD250-21/4	500	21	1480		45
TD250-27/4	500	27	1480		55
TD250-36/4	500	36	1480		75
TD250-44/4	500	44	1480		90
TD250-53/4	500	53	1480		110
TD250-12.5/4	630	12.5	1480		30
TD250-14/4	630	14	1480		37
TD250-17/4	630	17	1480		45
TD250-20/4	630	20	1480		55
TD250-26/4	630	26	1480		75
TD250-32/4	630	32	1480		90
TD250-40/4	630	40	1480		110
TD250-50/4	630	50	1480		132
