在线监测PH/ORP多参数水质检测仪

在线监测PH/ORP多参数水质检测仪

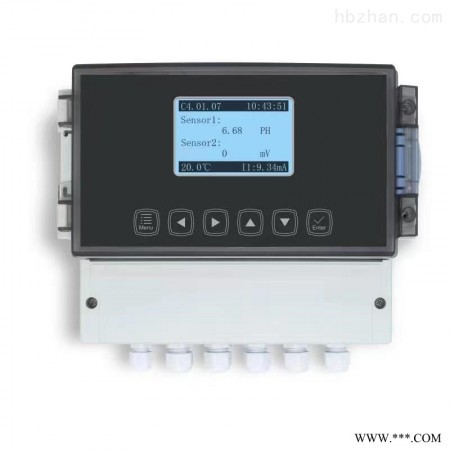

双参数监测仪（以下简称仪表）是带微处理器的水质在线监测仪。双参数在线监测仪是为测量市政污水、工业废水处理过程、自来水厂等进水PH值的工业在线监测仪表。

整套测量系统主要由显示仪表（二次仪表）和PH电极（一次表）组成，传感器接触被测水溶液，仪表显示水溶液的PH值、温度值以及及工作状态。

PH监测仪部分由信号测量、运算、显示及面板指令等组成。pH和温度的变送阻抗变换，将pH变为59.16mV/pH（25℃）低阻信号；将NTC变换为电压信号。

仪表与pH（或ORP）电极配套，实现对溶液酸碱度的pH（或ORP）值监测，传感器是由pH（或ORP）玻璃电极和甘汞（或Ag/AgCl）参比电极组成的电池，依据能斯特方程产生与溶液pH值相关的电位差：Ex=Eo＋SpH。

该电位差经具有高输入阻抗的前置放大器放大，热敏元件送出对应温度值的信号，两组信号被放大后经A/D转换，通过I/O接口芯片，经单片微处理器运算后在显示屏上醒目显示。

广泛应用于自来水厂、发电厂、污水处理厂、制药厂、医院，对各种水样的PH值作精确测量。

（1）测量范围：pH：-2.000～16.000pH； ORP：－1999～＋1999mV；

  温度：-5～150.0℃；

（2）分 辨 率：pH：0.001pH； ORP：1mV；

（3）基本误差：pH：±0.02pH；ORP：±5mV；温度：±0.3℃；

（4）自动或手动温度补偿范围：0～150℃；

（5）稳定性： pH:≤0.02pH/24h；ORP:≤2mV/24h；

（6）信号输出：

        0～20mA(负载电阻＜750Ω)；

        4～20mA(负载电阻＜750Ω)；

        20～4mA(负载电阻＜750Ω)；

（7）三组继电器控制触点：3A 250VAC，3A 28VDC或120VAC；

（8）供电电源(选配)：85～265VAC±10%,50±1Hz，功率≤3W；

                    9～36VDC，功率：≤3W；

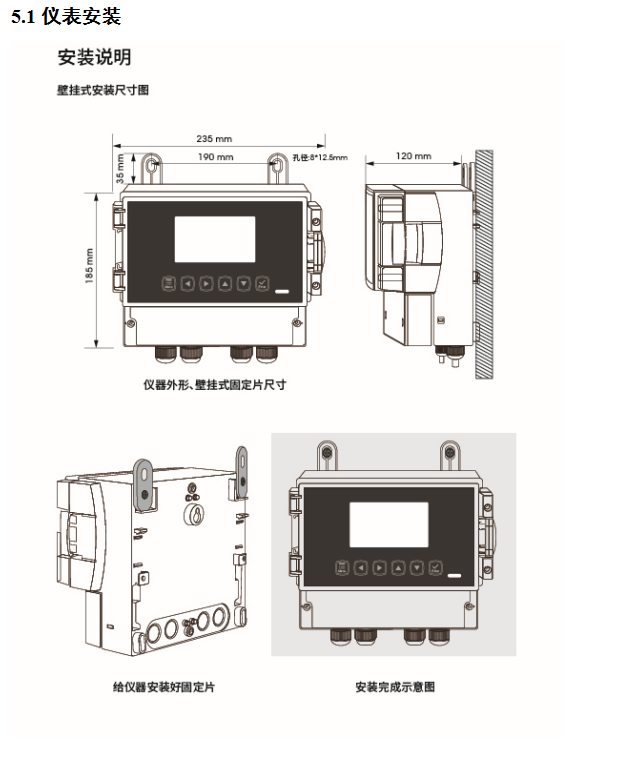

（9）外型尺寸：235×185×120mm；

（10）安装方式：墙挂；

（11）工作环境：

     环境温度：-10～60℃；

     相对湿度：不大于90%；

     除地球磁场外周围无强磁场干扰。

² 全智能、多功能、测量性能高，环境适应性强；

² 多参数同时显示，浓度值、输出电流、时间、继电器状态；

² 双路4-20mA变送输出、继电器高、低报警控制输出、RS485通信输出

等多种变量输出；

² RS232上传功能；

² 清洗维护简单，理论上三个月仅需校正一次；

² 双高阻前置放大器：输入阻抗高，防噪音，抗干扰能力强；

² 采用多点校正法，保证测量准确度；

² 中英文菜单可选，方便各地区人员使用；

² 测量范围和报警上、下限自由设定；上、下限超限报警提示；

² 自设密码：用户可以自设或修改密码，以免无关人员进入造成误操作；

仪表应选择安装在室内或有防护装置的位置，周围不得放置易燃易爆物品。仪表安装位置应选择便于用户及安装维护人员阅读仪器铭牌、屏幕信息，便于使用、维护及检修的地方。

所有电力和管道连接必须符合国家和地方标准。仪表电源前端必须安装绝缘开关或者电路切断开关。

为了安全和避免外部信号对仪器造成干扰，仪表电源线应接在相应规格、带有地线标志、符合电器标准的插座内，且地线须确保良好接地。
