　　潜水轴流泵简介：

　　靠旋转叶轮的叶片对液体产生的作用力使液体沿轴线方向输送的泵被称为轴流泵，与其他泵相比流量更大，所以它适用于水利工程、城市排水等需要大排量的场合。而潜水轴流泵与传统ZLB轴流泵不同，轴短增加了泵的使用寿命、潜与水下工作，对环境要求大大降低，减少了土建的成本。QZ型潜水轴流泵被称为是传统的分体式机组的更新换代产品。

　　潜水轴流泵优点： 1、潜水轴流泵：驱动水泵的电动机是干式全封闭潜水三相异步电动机，可以长期浸入水中运行，具有传统机组一系列没有的优点。 2、由于电机与水泵构成一体，无须在安装现场进行耗工、耗时的电机、传动机构、水泵轴线对中的装配工序，现场安装方便、快速。

　　3、由于潜入水中运行，可以大大简化泵站的土建及建筑结构工程，减少安装面积，节约工程造价30~40%。

　　4、噪声低，泵站内无高温，改善操作环境，可按要求建成全地下泵站，保持地面的环境风貌。

　　5、潜水电机采用双重或三重机械密封，F级（耐温155。C）绝缘，防护等级为IP68（IEC）。在水力模型方面，我们吸收了国内外同类产品的优点，采用国际上的变环量、变轴面速度升力法，

　　独立设计的高效节能、抗汽蚀性能好的新型水力发电模型。可靠性高，且与传统水泵具有互换性，便于用户选型、使用。

　　6、操作方便，易于实现和自动控制。

　　采用该型潜水电泵是解决水位涨落大的沿江、湖泊地区建泵站来防洪好的办法，且省去机泵间的长轴和中间轴承，使机组运行更为可靠。

　　型号意义：

　　例如： 500QZB-70*-A

　　500：泵出口名义直径； QZB:潜水轴流泵； 70：泵比转数的1/10 A：其他性能

　　比转速50 70 85 其扬程＞6米

　　100 125 160 其扬程＜6米

　　安装方式：

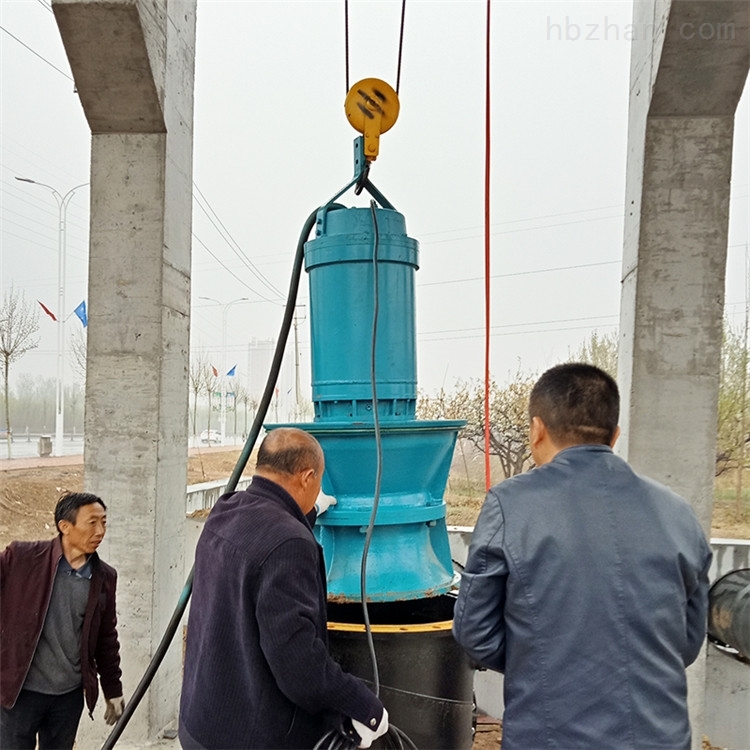

　　井筒式安装：以专门制作的井筒为支撑，井泵拖住泵体且使泵潜在水下，通过穿墙管或扬水管到出水点。使用于水利工程、水站。

　　井筒落地式安装：泵及井筒配以底座，放置于底面。该方式要求底面平稳坚固。

　　敞开式安装：潜水轴流泵配“V”型井筒，适用于水池等地，通过泵的工作使水位到达要求。

　　水泥井筒式安装：与井筒式安装相同，只是前者用井筒后者用水泥。

　　卧式安装：潜水轴流泵+支架潜于水下，支架起固定作用。适用于水池。鱼塘等场合。

　　斜拉式安装：潜水轴流泵+支架+井筒。适用于水池、河道等地方。

　　配用井筒 QZB 适用井筒

　　350 DN600

　　500 DN800

　　600 DN1000

　　700 DN1100

　　800 DN1200

　　900 DN1400

　　1000 DN1400

　　1200 DN1600

　　出水三通、穿墙管、法兰、卡板、盲板、浮箱拍门

　　潜水轴流泵参数：

　　流量：800m3/h-15000m3/h

　　扬程：1-10m

　　功率：37-450kw

　　出口直径：350mm-1600mm
