| 材质 | 铸铁 |
|---|---|
| 流量 | 12 |
| 排出口径 | 50 |
| 效率 | 48 |
| 性能 | 卫生 |
| 扬程 | 15 |
| 原理 | 离心泵 |
| 转速 | 2900 |
| 泵轴位置 | 边立式 |
| 叶轮结构 | 单双道式 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | JYWQ系列自动搅匀潜水排污泵 |
| 型号 | 50JYWQ12-15-1.5 |

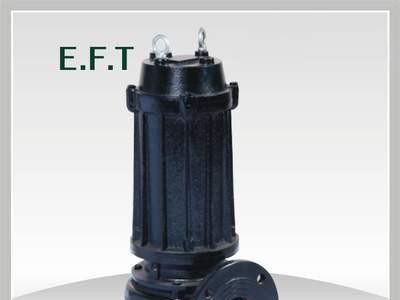

1．产品概述
艾夫特JYWQ系列自动搅匀潜水排污泵，是在本企业生产的WQ系列污水污污潜水排污泵的基础上，加装自动搅匀装置，该装置随电机轴旋转，能产生极强的搅拌力，将污水池内沉积物搅拌成悬浮物，以便叶轮将其吸入泵内并顺利排出，使泵具有清淤的功能。
2.产品特点
艾夫特JYWQ系列自动搅匀潜水排污泵采用独特的单、双流道式叶轮结构，大大提高了污物通过能力，能有效地通过泵口径的5倍纤维物质及直径约为泵口径50%的固体颗粒；
机械密封采用双端面密封或双层型式，并使其长期处于油室内运行，材质采用新型硬质耐腐的碳化钨材料，可使泵安全连续运行；
泵整体结构紧凑，体积小、噪音低、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价；
电泵内设有过热或过电流保护装置，防止电机过载发热，可根据用户要求设置漏电保护装置，对于功率7.5kW及以上的泵设有高精度、抗干扰的密封泄露监控装置（根据用户需求配置）；
可根据用户需要，配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行监控，保证泵运行的安全性和可靠性；
浮球开关可根据所需的液位变化，自动控制泵的起动和停止，无需专人看管，使用极为方便；
安装方式有固定式自动耦合安装和移动自由安装，可满足不同使用场合的需求。
3．主要用途
广泛应用于工厂、矿山严重污染废水的排放，住宅区的污水排污站，城市污水处理厂排水系统，人防系统排水站，自来水厂的给排水装置，医院、宾馆、酒店的污水排放，市政工程、建筑工地，养殖场、池塘清淤、排污，农村沼气池、农业灌溉等
4．使用条件
泵送介质：含纤维及固体颗粒物的污水或清水；
PH值：4-10；
温度：不超过60℃；
重度：≤1200kg/dm3；
粘度：1000CP。
介质中的固体颗粒含量容积比在4%以下；
无内自流循环冷却系统的泵，电机部份露出液面不超过1/2。本泵主要零件材料为铸铁，所以不能应用于抽送高度腐蚀液体；
泵不可在易燃、易爆的环境中运行。否则，需在订货时提出；
泵主要零件的材质为耐磨铸铁，所以不能用于抽送强腐蚀性介质，如需抽送强腐蚀性介质，需在订货时提出；
电源要求：频率为50Hz，额定电压380V±5%的三相交流电。
5．型号说明
6．产品参数
型号 | 排出 | 额定 | 额定 | 搅拌 | 转速 | 效率 | 自动 |
50JYWQ12-15-1.5 | 50 | 12 | 15 | 1200 | 2900 | 48 | CAK-50 |
50JYWQ20-7-1.1 | 50 | 20 | 7 | 1200 | 2900 | 62 | CAK-50 |
50JYWQ10-10-1.1 | 50 | 10 | 10 | 1200 | 2900 | 56 | CAK-50 |
50JYWQ15-15-2.2 | 50 | 15 | 15 | 1200 | 2900 | 51 | CAK-50 |
50JYWQ25-10-2.2 | 50 | 25 | 10 | 1200 | 2900 | 65 | CAK-50 |
50JYWQ15-20-2.2 | 50 | 15 | 20 | 1200 | 2900 | 56 | CAK-50 |
50JYWQ20-15-2.2 | 50 | 20 | 15 | 1200 | 2900 | 56 | CAK-50 |
50JYWQ42-9-3 | 50 | 42 | 9 | 1200 | 2900 | 56 | CAK-50 |
50JYWQ17-25-3 | 50 | 17 | 25 | 1200 | 2900 | 56 | CAK-50 |
50JYWQ25-22-4 | 50 | 25 | 22 | 1200 | 2900 | 62 | CAK-50 |
50JYWQ40-15-4 | 50 | 40 | 15 | 1400 | 2900 | 70 | CAK-50 |
50JYWQ25-32-5.5 | 50 | 25 | 32 | 1600 | 2900 | 52 | CAK-50 |
50JYWQ40-30-7.5 | 50 | 40 | 30 | 1600 | 2900 | 68 | CAK-50 |
65JYWQ25-15-3 | 65 | 25 | 150 | 1400 | 2900 | 65 | CAK-65 |
65JYWQ37-13-3 | 65 | 37 | 13 | 1400 | 2900 | 62 | CAK-65 |
65JYWQ25-28-4 | 65 | 25 | 28 | 1400 | 2900 | 60 | CAK-65 |
80JYWQ40-7-2.2 | 80 | 40 | 7 | 1600 | 2900 | 54 | CAK-80 |
80JYWQ29-8-2.2 | 80 | 29 | 8 | 1600 | 2900 | 54 | CAK-80 |
80JYWQ43-13-4 | 80 | 43 | 13 | 1600 | 2900 | 63 | CAK-80 |
80JYWQ50-10-3 | 80 | 50 | 10 | 1600 | 1450 | 76 | CAK-80 |
80JYWQ40-15-4 | 80 | 40 | 15 | 1600 | 2900 | 70 | CAK-80 |
80JYWQ60-13-4 | 80 | 60 | 13 | 1600 | 2900 | 70 | CAK-80 |
80JYWQ35-25-5.5 | 80 | 35 | 25 | 1600 | 2900 | 64 | CAK-80 |
80JYWQ50-25-7.5 | 80 | 50 | 25 | 1600 | 2900 | 70 | CAK-80 |
80JYWQ50-30-7.5 | 80 | 50 | 30 | 1600 | 2900 | 70 | CAK-80 |
100JYWQ80-9-4 | 100 | 80 | 9 | 2000 | 1450 | 62 | CAK-100 |
100JYWQ110-10-5.5 | 100 | 110 | 10 | 2000 | 1450 | 71 | CAK-100 |
100JYWQ70-15-5.5 | 100 | 70 | 15 | 2000 | 1450 | 71 | CAK-100 |
100JYWQ100-15-7.5 | 100 | 100 | 15 | 2000 | 1450 | 73 | CAK-100 |
100JYWQ80-20-7.5 | 100 | 70 | 20 | 2000 | 2900 | 71 | CAK-100 |
100JYWQ50-35-11 | 100 | 100 | 35 | 2000 | 2900 | 68 | CAK-100 |
100JYWQ70-22-7.5 | 100 | 80 | 22 | 2000 | 2900 | 70 | CAK-100 |
100JYWQ100-22-15 | 100 | 150 | 22 | 2000 | 1450 | 61 | CAK-100 |
100JYWQ80-30-15 | 100 | 210 | 30 | 2000 | 1450 | 67 | CAK-100 |
150JYWQ150-10-7.5 | 150 | 250 | 10 | 2000 | 1450 | 75 | CAK-150 |
150JYWQ210-7-7.5 | 150 | 150 | 7 | 2500 | 1450 | 78 | CAK-150 |
150JYWQ250-6-7.5 | 150 | 200 | 6 | 2500 | 1450 | 79 | CAK-150 |
150JYWQ150-15-11 | 150 | 65 | 15 | 2500 | 1450 | 79 | CAK-150 |
150200JYWQ10-15 | 150 | 180 | 10 | 2500 | 1450 | 73 | CAK-150 |
150JYWQ65-40-18.5 | 150 | 150 | 40 | 3200 | 1450 | 58 | CAK-150 |
150JYWQ180-22-18.5 | 150 | 110 | 22 | 2600 | 1450 | 75 | CAK-150 |
150JYWQ150-26-18.5 | 150 | 300 | 26 | 2600 | 1450 | 72 | CAK-150 |
150JYWQ110-30-18.5 | 150 | 130 | 30 | 2600 | 1450 | 72 | CAK-150 |
150JYWQ300-15-22 | 150 | 100 | 15 | 2600 | 1450 | 76 | CAK-150 |
150JYWQ130-30-22 | 150 | 300 | 30 | 2600 | 1450 | 70 | CAK-150 |
150JYWQ100-40-30 | 150 | 250 | 40 | 3000 | 1450 | 64 | CAK-150 |
200JYWQ300-7-11 | 200 | 300 | 7 | 3000 | 1450 | 75 | CAK-200 |
200JYWQ250-11-15 | 200 | 250 | 11 | 3000 | 1450 | 72 | CAK-200 |
200JYWQ300-10-15 | 200 | 300 | 10 | 3000 | 1450 | 75 | CAK-200 |
200JYWQ250-15-18.5 | 200 | 250 | 15 | 3000 | 1450 | 72 | CAK-200 |
200JYWQ400-10-22 | 200 | 400 | 10 | 3000 | 1450 | 75 | CAK-200 |
200JYWQ200-20-22 | 200 | 200 | 20 | 3000 | 1450 | 73 | CAK-200 |
200JYWQ250-22-30 | 200 | 250 | 22 | 3000 | 1450 | 73 | CAK-200 |
250JYWQ600-7-22 | 250 | 600 | 7 | 3000 | 1450 | 78 | CAK-250 |
250JYWQ600-9-30 | 250 | 600 | 9 | 3000 | 1450 | 78 | CAK-250 |
