品牌 | 恩德氏 |
---|---|
型号 | P0ENT |
材质 | 陶瓷 |
驱动方式 | 电动 |
用途 | 柱塞泵 计量泵 |
柱塞直径 | 6.35-15mm |
类型 | 陶瓷柱塞泵 |
泵轴位置 | 卧式 |
叶轮数目 | 单级 |
叶轮结构 | 封闭式叶轮 |
流量 | 0-2.0ml/r |

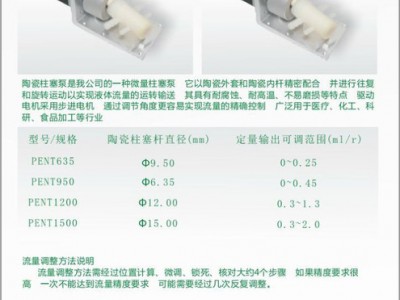

陶瓷柱塞泵是我公司的一种微量柱塞泵,它以陶瓷外套和陶瓷内杆精密配合,并进行往复和旋转运动以实
现液体流量的运转输送;其具有耐腐蚀、耐高温、不易磨损等特点,驱动电机采用步进电机,通过调节角度更
容易实现流量的精确控制,广泛用于医疗、化工、科研、食品加工等行业。
陶瓷柱塞杆尺寸:
公司现有4中尺寸供选择,分别635,950,1200,1500
635标示陶瓷柱塞杆直径为Φ6.35mm
950标示陶瓷柱塞杆直径为Φ9.50mm
1200标示陶瓷柱塞杆直径为Φ12.00mm
1500标示陶瓷柱塞杆直径为Φ15.00mm
型号/规格 | 陶瓷柱塞杆直径(mm) | 定量输出可调范围(ml/r) |
PENT635 | Φ6.35 | 0~0.25 |
PENT950 | Φ9.50 | 0~0.45 |
PENT1200 | Φ12.00 | 0.3~1.3 |
PENT1500 | Φ15.00 | 0.3~2.0 |
流量调整方法说明
流量调整方法需经过位置计算、微调、锁死、核对大约4个步骤,如果精度要求很高,一次不能达到流量精度要求,
可能需要经过几次反复调整。
调节方法分为:固定式和可调式
固定式支架部分有调节片,流量固定,由于受机加工误差影响,流量和理论值总有些差别,所以适用于应用场合
固定流量固定但精度要求不高的场合。
可调式的支架部分有调节片,流量在一定范围内连续可调。所以可以满足高精度要求和不同流量的要求。尤其是
产品实验阶段可以利用调节片调出不同流量,确定最终流量后再选择固定式方式。
主要材料说明:
泵头部分 | 陶瓷泵 | 氧化铝 |
陶瓷柱塞杆 | 氧化铝 | |
外壳 | PVDF | |
支架部分 | 支架 | 铝合金 |
转体 | 铝合金 | |
调节片 | 铝合金 | |
电机 | 日本信浓步进电机 | Y07-43D1-4271(YQ-635-可调式和YQ-950-可调式) |
Y07-59D1-1300(YQ-1200-可调式和YQ-1500-可调式) | ||
其他 |
不锈钢
|
