首页 > 供应产品 > A2FO125/61R-PBB05 力士乐A2FO125/61R-PBB05 定量柱塞泵

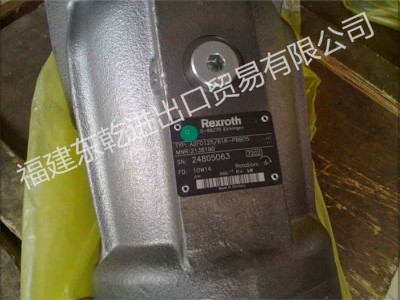

A2FO125/61R-PBB05 力士乐A2FO125/61R-PBB05 定量柱塞泵
产品: 浏览次数:794A2FO125/61R-PBB05 力士乐A2FO125/61R-PBB05 定量柱塞泵
材质: 铸铁
产地: 德国
单价: 电议
最小起订量: 1 个
供货总量:
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2022-02-16 12:17

详细信息
材质 铸铁
产地 德国
电压 380(V)
级数 单级
类型 轴向柱塞泵
流量 见样本
排出口径 见样本
驱动方式 液压
适用范围 工业
输送介质 油泵
吸入口径 见样本
性能 高压
压力 40.0
扬程 见样本
用途 化工泵
原理 柱塞泵
转速 5600~8000rpm
泵轴位置 卧式
叶轮数目 多级
叶轮结构 见样本
叶轮吸入方式 见样本
品牌 A2FO125/61R-PBB05 力士乐
型号 A2FO125/61R-PBB05

特性

 – 定量泵配有采用斜轴式设计的轴向锥形柱塞转子组,用于
在开式回路中进行静液压传动-
 – 用于行走机械和固定应用
 – 流量与驱动转速和排量成比例
 – 驱动轴轴承设计用于在这些区域经常遇到的轴承使用寿命
要求
 – 具有高功率密度
 – 具有小尺寸
 – 具有高的总效率
 – 具有经济的设计
 – 带密封柱塞环的一件式锥形柱塞



性能及特点:
(1)A2FO系列斜轴式轴向定量泵,适用于开式回路的静液压驱动;

(2)适用于行走机械或工业领域;【用途】

(3)输出流量与驱动转速和排量成正比;

(4)多种规格可与每个实际驱动相匹配;

(5)很好的功率/重量比;

(6)结构紧凑、经济;

(7)容积效率;

(8)带柱塞环的一体柱塞设计。


例子:型号说明:A2FO107 / 61R - PBB05

1)A2F----斜轴式结构,定量轴向柱塞泵。

2)O------泵,用于开式回路。

3)107---排量,单位(ml/r)。

4)6------系列。

5)1------标号。

6)R------旋转方R为向顺时针(从轴端看)。

7)P------密封为丁晴橡胶密封(NBR)。

8)B------轴伸为平键轴DIN6885。

9)B------安装法兰为ISO 4孔。

10)05---工作油口位置A(B)SSE,在侧面SSAE,在后面。




(三)技术参数:

(1)排量----106.7ml/r。

(2)转速----1600rpm。

(3)提高进口压力时的允许转速Pabs----3000rpm。

(4)允许流量在Nnax时----167L/min。

(5)功率在qvmax时----P=35MPa时100KW,P=40MPa时114KW。

(6)扭矩常数----17 Nm/MPa。

(7)允许扭矩----在P=35MPa为595Nm,在P=40MPa为680Nm。

(8)注油量----0.8L。

(9)绕驱动轴的惯性矩----0.0116Kgm2。

(10)重量----32Kg。


(四)安装位置:

(1)低于油箱液面安装----泵应低于油箱中油液的液位(标准)

a)在泵启动前通过壳体上位置的泄油口将轴向柱塞泵注满油(注意,如果泵的安装位置是“主轴朝上”:注油直至油从通气口R或U口溢出为止);

(b)推荐:将吸油管道灌满;

(c)低速运行泵直至泵的系统全部充满;

(d)吸油管或泄漏油管在油箱中的淹没深度:200mm(相对于油箱的液面)。

(2)在油箱液面之上的安装----泵在油箱的液面之上

(a)和低于油箱液面安装一样操作;

(b)安装位置1和2:如果泵长期停机,泵体中的油液可能通过工作管道漏掉(通过轴封处空气进入泵体)。因此再起动时轴承的润滑油不充分。因而再启动前你通过壳体上位置的泄油口向轴向柱塞泵灌油(安装位置2:空气通过R或U口排出);

(c)安装位置2(主轴在上):在这种安装位置即使泵体部分地泄漏也会造成轴承润滑不充分。为了防止壳体中油液通过泄油口漏走,在泄油管中设置一个单向阀(开启压力为0.05MPa);

(d)注意:在吸油口S口的允许压力(吸入压力)

【A2FO系列定量柱塞泵的用途】

A2FO的排量如下;10/12/16/28/45/63....

A2FO基本是用在小型液压系统
10和12排量的大多数是用在试验台和测试台上面的
16、28和45主要是用在行走机械的,例如泵车,水泵车,等能在陆地行走的机械**是叫做行走机械。
125和250用在陶瓷机器上面的,【用于生产陶器的机械】125、250和A7VO的250和125现在都淘汰了,现在陶瓷上用的都是用新款的是A15VSO的排量一般如下三个175、210、280。供应挤压机,属于工业上的。




几何排量:125cm3(ml/r)
**速度:1600rpm--3000rpm( 这些值适用于:在**压力下,吸油口 S 处 pabs = 1 bar; 在**粘度范围 nopt = 16 至 36 mm2/s内; 使用基于矿物油的液压油)
转动刚度:11.9kNm/rad
**角加速度:4500rad/s2
转子组的转动惯量:0.0116R kgm2
壳体容量:0.8L
质量 (近似值):32Kg

驱动轴许用径向力和轴向力:(花键轴和平键轴)
传动轴:45mm
允许扭矩:796Nm
?允许压力 Δp:400bar
每 bar 工作压力允许的轴向力:12.9N/bar

D.工作压力范围:(当使用矿物油时)
工作管路油口 A 或 B 处的压力
公称压力 pnom _________________________ 400 bar **压力
**压力 pmax __________________________________ 450 bar
单次工作时间____________________________________ 10 秒
总工作时间___________________________________ 300 小时



有需要,请电话联系:18050988930(微信同号)
