首页 > 供应产品 > 力士乐柱塞泵A7V系列,A7V107HD2,柱塞泵**

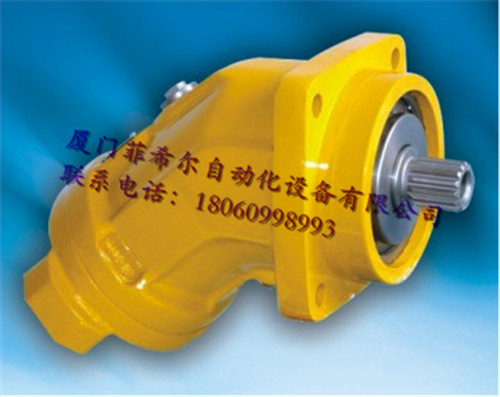

力士乐柱塞泵A7V系列,A7V107HD2,柱塞泵**
产品: 浏览次数:1002力士乐柱塞泵A7V系列,A7V107HD2,柱塞泵**
材质: 铸铁
类型: 变量柱塞泵
单价: 1500.00元/台
最小起订量: 1 台
供货总量: 50 台
发货期限: 自买家付款之日起 5 天内发货
有效期至: 长期有效
最后更新: 2022-02-16 10:58

详细信息
材质 铸铁
类型 变量柱塞泵
流量 100m3/h
排出口径 107
驱动方式 电动
用途 油泵
原理 柱塞泵
重量 71KG
品牌 力士乐

产品名称:A7V柱塞泵 公司代理销售德国力士乐Rexroth液压元件,包括各类泵阀。如下:Rexroth比例阀,Rexroth导轨,Rexroth电磁阀,Rexroth单向阀,Rexroth滑块,Rexroth马达,Rexroth齿轮泵,Rexroth柱塞泵,Rexroth溢流阀,Rexroth油泵,Rexroth减速机,Rexroth液压马达,Rexroth节流阀。现有力士乐大部分型号液压阀,另有威格士叶片泵,威格士齿轮泵,威格士柱塞泵,威格士液压阀大量现货,欢迎各位新老客户咨询。 轴向柱塞泵/马达系列 1.A2FO型斜轴式柱塞泵/定量泵 2.A4VSO型轴向柱塞变量泵 3.A10VSO型轴向柱塞变量泵 4.A7VO型轴向柱塞变量泵 5.A11VO型轴向柱塞变量泵 6.PR4-1X、PR4-3X型径向柱塞泵 7.A2FM、A4FM、A10FM、A10FE型轴向柱塞泵/固定排量马达 8.A6VM、A6VE、A10VM, A10VE型轴向柱塞可变量马达 9.MKM、MRM型劲向柱塞马达 外齿合齿轮泵系列 1.AZPB、AZPF、AZPN、AZPG、AZPS、AZPT、AZPU、AZPJ型外齿合齿轮泵 2.AZMF、AZMN、AZMG型外齿合齿轮马达 内齿合齿轮泵系列 1.PGF型内齿合齿轮泵 2.PGH-2X、PGH-3X型内齿合齿轮泵 3.PGM-4X型内齿合齿轮泵 4.PGZ型摆线齿轮泵 叶片泵系列 1.PV7型变量叶片泵 2.PVV、PVQ型定量叶片泵 A7V系列柱塞泵/柱塞马达 A7V20LV2-0LZF00 A7V20LV2-0RZF00 A7V28LV2-0LZF00 A7V28LV2-0RZF00 A7V40LV2-0LZF00 A7V40LV2-0RZF00 A7V55LV2-0LZF00 A7V55LV2-0RZF00 A7V58LV2-0LZF00 A7V58LV2-0RZF00 A7V80LV2-0LZF00 A7V80LV2-0RZF00 A7V78LV2-0LZF00 A7V78LV2-0RZF00 A7V107LV2-0LZF00 A7V107LV2-0RZF00 A7V117LV2-0LZF00 A7V117LV2-0RZF00 A7V160LV2-0LZF00 A7V160LV2-0RZF00 A7V250LV2-0LZF00

A7V250LV2-0RZF00

结构原理简述
??该种变量形式的轴向柱塞泵是靠泵本身压力自动控制,如上图高压油流通过通道(a)、(b)、(c),进入变量壳体(302)的下腔(d),由此经过通道(e)分别进入通道(f)和(h),当弹簧的作用力大于由通道(f)进入伺服活塞(309)下端环形面积的液压推力时,则油液经(h)进入上腔(g),推动变量活塞(301)向下移动,使泵的流量增加。
??反之,当泵的压力克服弹簧力使伺服活塞向上动时,堵塞通道(h),使(g)腔油通过(i)而卸压,此时变量活塞上移,泵的流量减小。
??下图表示YCY14-1B泵的变量特性曲线,其阴影表示特性调节范围。AB的斜率是由外弹簧(307)刚度决定的,BC的斜率是由外弹簧(307)和内弹簧(306)的合成刚度决定的,CD的长短取决于限位螺钉的位置(限制变量头的倾斜角)。
??调节变量特性时,如需按A1B1C1D1规律变化,可先将限位螺钉拧至上端,然后调节弹簧套(305)使其流量刚发生变化时的压力与A1点的压力相符,再调节限位螺钉,使流量不再变化时的高压流量与D1点的流量相符,其中间压力与流量的变化关系是预先设计好的,不需要调整,只要A1和D1两点的流量、压力调好了,该泵**自动地按A1B1C1特性曲线变化。
这种变量型式的特性曲线是近似地按恒功率变化。上述特性的转换点A1和D1的参数可按以下方法计算:
例如:已知某一机器的工艺特性要求泵的**大压力为Pmax,在Pmax时D1点的流量为Q1,泵在低压时的流量为Qmax,则泵在A1点的压力为:
其中:ηP1—泵在P1的总效率
ηPmax—泵在Pmax的总效率
在本系列泵中,可取ηP1/ηPmax≈1
原动机的功率选择可以按下式:NH=Pmax·Q1/60η
其中η可取0.8-0.9(当Q1较小时取较小值,较大时取较大值。)
