驱动方式	电动
材质	不锈钢
品牌	上海高曼泵阀制造

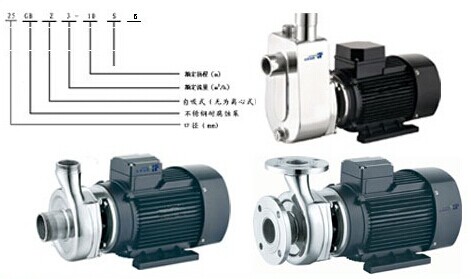

型号	25GBZ3-10S

产品概述:

GB-S/GBZ-S系列不锈钢耐腐蚀电泵适用于河水、湖水、井水等排水，如农业灌溉、养殖、园林、旅馆食堂及高层供水等。

其中耐腐蚀系列电泵是我公司自行研制的不锈钢耐腐蚀电泵，泵的叶轮采用半开式（或闭式）结构，泵与电机的联接采用直连式（或带轴承托架式），所有电泵的轴封均采用目前德国较先进的悬臂式技术的机械密封，过流零部件及连接架采用优质不锈钢材料制造；因此，本系列产品具有耐腐蚀性能可靠，使用、维护方便，结构紧凑，能耗低，密封性能优良等突出优点，可广泛应用于食品、饮料、医药、污水处理、化工、电镀、漂染、精细化工等行业。

使用条件：

输送介质为清水或物理化学性质类似的其他液体，PH值为6.5—8.5之间，固体杂质体积比不超过0.1%，粒度不大于0.2mm液体温度不得超过0--40℃，电压为单相交流220V(三相交流380V)，电压波动范围为额定电压的+-10%，电源频率为50HZ。



本产品材料耐腐蚀性能：



不锈钢材质	普通水	矿泉水	中性	酸性	碱性	海水	盐水	说明字母意义
S201	A	A	B	/	/	/	/	A:满足 B:使用 /：不适用
S304	A	A	A	A	A	B	A
S316	A	A	A	A	A	A	A



维护保养:

1、定期检查电泵绕组与机泵之间的绝缘电阻，应不低于50MΩ,否则必须采取相应措施，达到要求后，方可使用。

2、正常使用2000小时后，应按下列步骤对电泵进行维修保养：



拆机：检查各易损件，如滚动轴承、机械密封、叶轮、底阀等，如发生损坏应进行及时更换。



气密性检查：拆机修理或更换各类型密封件后，承压零件及整机应按最大工作压力作水（气）压试验，历时5分钟不得有泄漏及冒汗现象。



3、当气温低于4oC时，应做好防冻工作，以免冻裂泵体。



4、电泵若长期不用，应卸下管路，排尽泵内积水，将主要零部件擦洗干净，进行防锈处理。置于干燥通风处，并妥善保管。



六、使用安装和注意事项：



1.使用前，请先检查电泵在运输、贮存过程中有无造成损坏，如各处螺栓有无松动，电源线、插头是否完好，电机绝缘电阻必须≥50MΩ。



2、为防止触电事故，必须安装漏电保护或触电保安器等相应保安措施，每台水泵都接地线，并附有接地标志，必须可靠接地。



3、电泵的工资电压使用范围须在额定电压的±10%以内，否则会降低电泵的使用寿命；如必须远距离输电，则电源输送线应适当加粗，否则，电压过低将导致水泵无法正常工资或启动困难。



4、接上电源先空转数秒钟，但不得超过20秒，检查启动、运转情况，查看转向是否跟指示箭头相一致（三相电泵如出现反转，只需调整任意两相的接线位置即可）。



5、固定好泵体，用钢管或橡胶管（不得过软，以免吸扁）连接进水口与底阀，底阀放置必须垂直于水面，且离地30cm以上，以免吸入泥沙。



6、进水管路应另设支撑架，不得完全由泵体支撑；出水管应连接牢靠，以防输送液体喷溅到电机部位而导致电泵漏电。



7、离心式电泵使用前应先拧开空气旋塞，从水出口向泵体内灌满清水，待排净空气后，再拧紧空气旋塞，合上电源即可使用。



8、自吸式电泵仅需在首次使用时，将泵体内灌满清水，通电数分钟后便能自动出水，以后使用不再需要灌水。



9、使用时，电机应保持干燥，注意底阀不得露出水面，当气温低于4℃，应做好防冻措施，以免冻裂电泵和管路。



10、若长时间不用时，应排净泵内积水，将主要部件擦洗干净，涂上防锈植物油，并置于通风干燥处。



11、严禁将电泵卧水或潜水使用，防止电机淋水、溅水，更不准强流喷水，以防电机受潮破坏绕组绝缘。



12、电泵工作时，如想调整电泵位置或有触及电泵的动作时，必须先切断电源，以防意外事故发生。



13、离心式电泵应尽量 避免在接近最大流量范围使用；漩涡式电泵应尽量避免在接近最高扬程范围使用。



14、电泵应正确安装漏电保护装置，并应在电泵或电缆的接地标志进行可靠接地（除已配置三角插头的电泵外）及所连接的电源插座也应同时进行可靠接地。





GB-S不锈钢离心式耐腐蚀微型电泵<化工用>（丝口进出水节）

产品型号	最大流量 （m3/h）		最高扬程(m)	功率 (kW)	电压 (V)	口径 （inch）
25GB3-8S	4.5		10	0.25	220/380	1"×3/4"
40GB6-13S	8		15	0.55	220/380	1.5"×1"
40GB5-20S	10		22	0.75	220/380	1.5"×1"
50GB10-16S	19		20	1.1	220/380	2"×1.5"
50GB15-18S	22		26	1.5	220/380	2"×1.5"
50GB13.5-22S	22		31	2.2	220/380	2"×1.5"
50GBS15-22S	25		31	3	380	2"×1.5"

GB-S不锈钢离心式耐腐蚀微型电泵<化工用>（法兰）

产品型号	最大流量 （m3/h）		最高扬程(m)	功率 (kW)	电压 (V)	口径 （inch）
40GB6-13S	8		15	0.55	220/380	1.5"×1"
40GB5-20S	10		22	0.75	220/380	1.5"×1"
50GB10-16S	19		20	1.1	220/380	2"×1.5"
50GB15-18S	22		26	1.5	220/380	2"×1.5"
50GB13.5-22S	22		31	2.2	220/380	2"×1.5"
50GBS15-22S	25		31	3	380	2"×1.5"

GBZ-S不锈钢自吸耐腐蚀微型电泵<化工用>（丝口进出水节）

产品型号	最大吸程(m)	最大流量 （m3/h）	最高扬程(m)	功率(kW)	电压(V)	口径 （inch）
25GBZ3-10S	8	4	11	0.25	220/380	3/4"
25GBZ3-18S	8	6	20	0.55	220/380	1"
25GBZ6-18S	8	8	19	0.75	220/380	1"
40GBZ10-18S	8	18	23	1.1	220/380	1.5"
40GBZ13-18S	8	20	25	1.5	220/380	1.5"
50GBZ13.5-22S	8	22	31	2.2	220/380	2"
50GBZ15-22S	8	23	30	3	380	2"

GB-SB不锈钢离心式耐腐蚀微型电泵<防爆型化工用>（法兰）

产品型号	最大流量 （m3/h）		最高扬程(m)	功率 (kW)	电压 (V)	口径 （inch）
40GB5-20SB	10		22	0.75	220/380	1.5"×1"
50GB15-18SB	22		26	1.5	220/380	2"×1.5"
50GB13.5-22SB	22		31	2.2	220/380	2"×1.5"
50GBS15-22SB	25		31	3	380	2"×1.5"

GBZ-SB不锈钢自吸耐腐蚀微型电泵<防爆型化工用>（自吸）

产品型号	最大吸程(m)	最大流量 （m3/h）	最高扬程(m)	功率(kW)	电压(V)	口径 （inch）
25GBZ6-18SB	8	8	19	0.75	380	1"
40GBZ13-18SB	8	20	25	1.5	380	1.5"
50GBZ13.5-22SB	8	22	31	2.2	380	2"
50GBZ15-22SB	8	23	30	3	380	2"
