| 材质 | 铸铁 |
|---|---|
| 工作温度 | 常温 |
| 功率 | 240 |
| 规格 | 200D43*6多级泵 |
| 级数 | 6级 |
| 进出口径 | 200 |
| 排出口径 | 200 |
| 汽蚀余量 | 4.7 |
| 驱动方式 | 电动 |
| 输送介质 | 清水泵 |
| 吸入口径 | 200 |
| 性能 | 无泄露 |
| 扬程 | 244.8 |
| 用途 | 管道泵 |
| 转速 | 1480 |
| 泵轴位置 | 卧式 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单级多级离心泵 |
| 品牌 | 高泰泵业 |
| 型号 | 200D43*6多级泵 |
| 系列 | D 型多级泵 |
| 结构原理 | 单级多级离心泵 |
本公司供应离心泵高泰泵业200D43*6多级泵高泰泵业 200D43*6多级泵 D 型多级泵 244.8 1480 常温，质量保证，欢迎咨询洽谈。

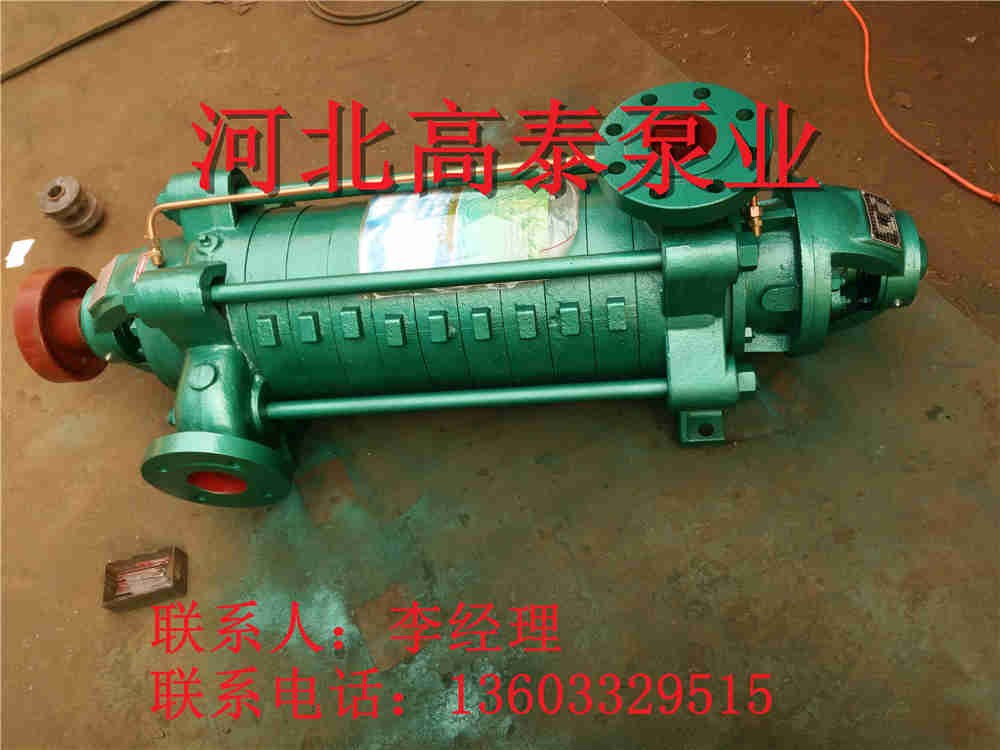

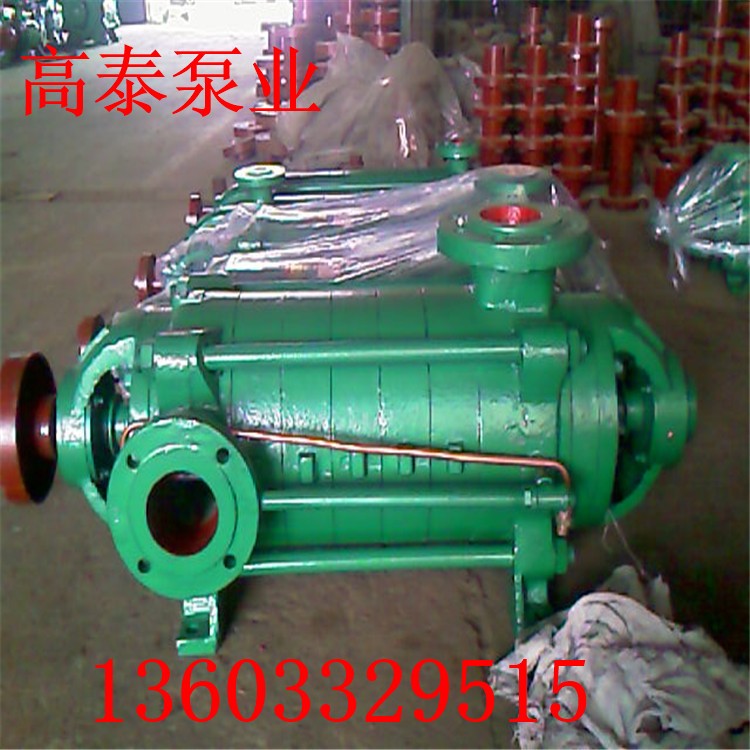

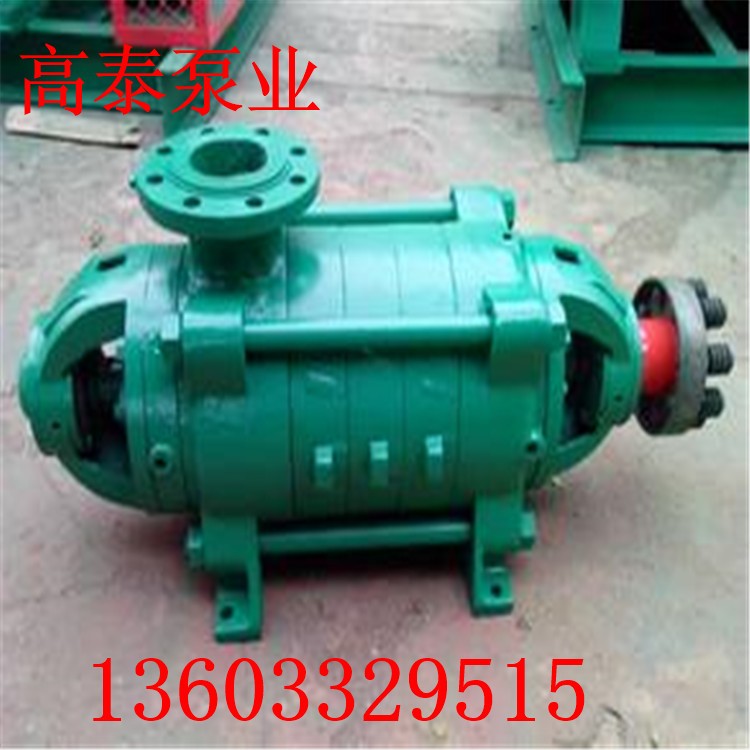

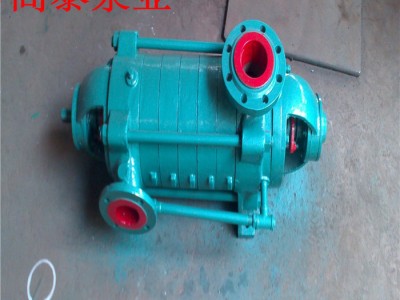

200D43*6多级泵------河北高泰泵业
产品概述
DG型泵系卧式、单吸多级、分段式离心泵。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体。也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。
本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
DG多级离心泵性能参数
结构图
??D型卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。水泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
??D型卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
??进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
??D型卧式多级离心泵叶轮为**铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为**炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。轴的一端装联轴器部件，与电机直接连接。
??D型卧式多级离心泵密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
??平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
?D型卧式多级离心泵平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
??轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
??轴承是单列向心球轴承，采用钙基润滑脂润滑。
??填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。如果填料太紧，轴套容易发热，同时耗费功率。填料太松，由于液体流失要降低水泵的效率。

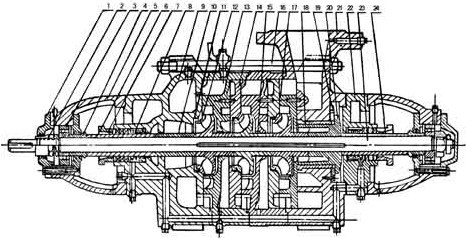

结构图
??1轴承盖、2螺母、3轴承、4挡水套、5轴套架、6轴套甲；
??7填料压盖、8填料环、9进水段、10中间套、11密封环、12叶轮；
??13中段、14导叶挡板、15导翼套、16拉紧螺栓、17出水段导翼、18平衡套；
??19平衡盘、20平衡环、21出水段、22尾盖、23轴、24轴套乙；
DG型卧式多级泵故障排除法:
故 障 | 原 因 | 解决方法 |
1、水泵不吸水.压力表及真空表的指针剧烈跳动.. | 注入水泵的水不够.不管与仪表漏气. | 再往水泵内注水.拧紧堵塞漏气处。 |
2、水泵不吸水.真空表表示高度真空。 | 底阀没有打开或已经堵基。吸水管阻力太大。吸水高度太高. | 校正或更改底阀情况.或更改吸入管。降低吸水高度。 |
3、压力表有压力.然水泵仍不出水. | 出水管阻力太大.旋转方向不对，叶轮堵塞.水泵转数不够 | 检査或缩短水管及检査电机。取下水管接头清洗叶轮。增加水泵轴转数. |
4、流置低于设计要求. | 水泵堵塞.密封环磨损过多.转数不足。 | 清洗水泵及管子.更換密封环.增加水泵轴的转数 |
5、水泵消耗的功率过大。 | 填料压盖太紧.墳料函发热叶轮磨损.水泵供水置增加.. | 放松填料压盖。更換叶轮.增加出水管阻力来降低流靈。 |
6、离心泵内部声音反 常、水水泵不上水。 | 流量太大.吸水管内阻力过大。在吸水处有空气;参入。所吸送液体溫度过离。 | 增加出水管内阻力以减少流靈。检査泵吸水管。检査底阀.减少吸水高度.堵塞漏气处.降低吸水高度。 |
7、水泵震动 | 泵轴与机电不在同一中心线上.或泵轴歪料. | 把水泵和电机的轴中心对准， |
8、轴承过热。 | 没有油。水泵与电机轴不在同一中心线上。 | 加油。把轴中心线对准，检査或清洗轴承体。 |
DG卧式多级泵订货须知：
1、①产品名称与多级泵型号②多级离心泵口径③多级泵扬程（m）④多级泵流量⑤多级增压泵电机功率（KW）⑥DG多级离心泵转速（r/min）⑦多级泵电压〔V〕⑧多级泵吸程（m）⑨多级离心泵是否带附件以便我们的为您正确选型。
